Підключення люстри до Двоклавішний вимикача за схемою

Заміна освітлювального обладнання в житлових приміщеннях може бути викликана як несправністю старих приладів, так і бажанням оновити інтер'єр. У просторих приміщеннях встановлюються прилади з великим числом ламп, що вимагає розподілу їх по групах. Для цього варто підключити люстру до Двоклавішний вимикача.

Інструменти для роботи

Перед початком монтажу потрібно підібрати необхідні інструменти. До них відносяться:

• Індикатор напруги для визначення фази.
• Викрутки хрестова і шлицевая.
• Мультиметр для прозвонки ланцюгів.
• З'єднання проводів між собою краще виконувати за допомогою клемних колодок. Підійдуть вироби Wago, якими зручно зрощувати жили з різних металів (в більшості старих будівель електропроводка виконана алюмінієвої «локшиною», а контакти люстр мідні).
• Розподільчих коробка.
• Ніж, ізоляційна стрічка, маркер є практично в кожному будинку. Стане в нагоді невелика драбина або стілець, в залежності від висоти стелі.

Провід в люстрі

Прилад, куплений в магазині, забезпечується інструкцією. Правила вимагають, щоб вона була російською мовою. Однак якщо пам'ятка відсутня або вітчизняного перекладу немає, варто знати такі правила:

• Сполучені в одній групі або клемнику дроти з виходять назовні контактом – це фаза, яка позначається буквою L. В багаторіжкові люстрах така схема дозволяє застосовувати вимикач з двома і більше клавішами, забезпечуючи групове, економічне використання ламп.
• Якщо в житловому приміщенні є центральна заземлювальна жила, то до неї приєднується провід, пофарбований в жовто-зелений колір, PE. У будівлях раніше 2000 р зустрічається нечасто.
• До одинарної жилі, маркованої N, приєднуються нульові дроти.

При відсутності маркування продзвонити схему можна за допомогою приладу. У будь-якому випадку додаткова перевірка якості і правильності складання не завадить.

Загальний опис

Коли світильник оснащений декількома лампами, а проводка дозволяє використовувати схему підключення Двоклавішний вимикача до люстри, є багато варіантів розподілу світлового потоку. Можна вибрати будь-який з наступних:

• Загоряння всіх плафонів одночасно (для цього підійде електроарматура з одним чинним контактом). Якщо в схемі використано тільки два дроти, то це єдино можливий варіант без проведення додаткових монтажних робіт.
• Почергове запалювання ріжків. Потрібен багатокнопковий вимикач і трижильний проводка (не рахуючи заземлення). Кількість загорающихся ламп при натисканні однієї клавіші залежить від схеми розводки в люстрі.
• Найбільш складним буде спосіб почергового, групового або одночасного запуску освітлення в світильнику з великою кількістю ламп.

монтажні заходи

Якщо в кімнаті вже є влаштовує господаря і підходить до освітлювального приладу електрична мережа, то це скоротить тимчасові і матеріальні витрати на установку. Однак приєднання з нуля також зустрічається нерідко.

Для цього необхідно вибрати місце майбутнього знаходження люстри. Як правило, це середина стелі, хоча сучасні дизайнерські рішення можуть запропонувати її установку практично в будь-якому місці. Кріплення здійснюється на спеціальні кронштейни.

Прокладка кабелю

Вибравши точку для розміщення освітлювального приладу, потрібно визначити, де буде встановлений подвійний вимикач для підключення люстри. Буде потрібно також розподільчих коробка, яку кріплять трохи нижче стелі на стіні. Форма її може бути будь-хто.

Разметив установчі місця, необхідно підготувати трасу для укладання дроти. Це трижильний (для мереж із заземленням число жив буде 4) кабель відповідного перерізу, яке залежить від потужності і кількості ламп.Розрахувати його можна за спеціальною таблицею. Канал штробі від передбачуваного місця установки світильника до розгалуджувача і далі до коробки, де буде стояти вимикач.

Якщо в кімнату не заведено напруга, то від центрального щита прокладається канал з розміщенням кабелю, аналогічного кімнатному – до з'єднувального боксу. Від нього загальний нуль і земля (якщо є) відходять навпростець до люстри, а фазний провід подається до місця передбачуваного вимикача. Від нього ж необхідно прокласти двожильний кабель, по якому буде подаватися фаза спершу до распредкоробкі, а потім до світильника.

Після того як проброска проводів завершена, потрібно їх скоммутіровать. Фаза, що подається з коробки, кріпиться до загального контакту роз'єднувального пристрою. Кінці, що йдуть до люстри, – до відходить клем. Подібна арматура виконує функцію розриву фази. З метою безпеки прокладати через неї нульовий провід не можна.

розпаювання світильника

Перш ніж підключити подвійний вимикач на люстру, необхідно всі наявні в приладі лампи розбити на необхідні групи. Це дроблення виконується в залежності від необхідних умов освітленості. Варіантів може бути декілька, вибір робиться довільно. При підключенні патронів слід враховувати правило: фаза підходить до центрального контакту, нуль – до бічного. Всі нульові дроти поєднуються з відповідною жилою, що йде від сполучної коробки.

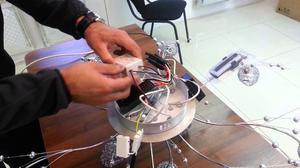

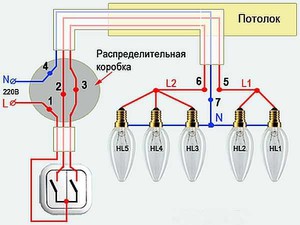

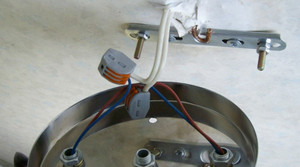

Після розподілу такі кінці замикаються між собою окремо: перша і друга групи приєднуються до подвійного кабелю, що йде від вимикача через сполучний бокс. При передбаченої заземляющей жилі її слід поєднати з контактом, позначеним PE або спеціальним значком.

розподільчий бокс

Поєднавши дроти в освітлювальному приладі і в вимикачі, потрібно зібрати схему в розподільчих коробі. Це можна зробити декількома способами:

• Найпростішим і поширеним методом є звичайна скручування. Потрібно лише зачистити кінчики, скрутити їх і заізолювати. Подібний варіант підходить для провідників, виготовлених з однакового металу.
• Більш надійний контакт забезпечить пайка. Вона застосовується в приміщеннях, де пред'являються підвищені вимоги до безпеки (школи, дитсадки, лікарні). Вживається виключно в мережах освітлення. При великих навантаженнях використання такого варіанту заборонено.
• Для створення ідеального контакту вживається зварювання. Цей тип з'єднання буде найбезпечнішим, але потребують певних навичок роботи з обладнанням.
• Перевірений десятиліттями застосування, службовець понад 20 років спосіб гільзової опресування.
• Використання клемних затискачів також надійно. Це наймолодший і швидкий варіант монтажу.

Визначившись з методикою суміщення проводів, слід з'єднати їх між собою. Порядок такий:

• Загальна нульова жила від головного щитка підключається до подібного проводу люстри.
• Фаза від джерела живлення – з відповідним кінцем, що йде до вимикача.
• Групові шнури зі світильника – відходять від комутаційного пристрою.
• Контакт PE – з землею від приладу освітлення.

Останнім етапом буде включення схеми в розподільному щитку. Провести це нескладно, так як всі кінці приєднуються на певні місця: фаза до автоматичного вимикача, нуль до нульової клеми, а PE-провідник до заземлювальної шини. Після візуального обстеження правильності зібраної схеми її необхідно перевірити за допомогою мультиметра при включеному і неробочому положенні вимикача. Переконавшись в тому, що схема робоча, можна подавати напругу.

У разі установки нової люстри на старе місце вся електроарматура вже встановлена, є кронштейн і дроти. Необхідно визначити їх фазировку. Це можна зробити так:

• Розвести кінці в сторони і включити клавіші вимикача. Індикатором визначити наявність напруги.Де воно відсутнє, буде нуль або загальний провід. Два інших контакту – фазні.
• Для прозвонки з використанням приладу потрібно розібрати вимикач і розпаєчних коробку.

При проведенні подібних заходів варто пам'ятати, що робота з електричним струмом є небезпечною. Тому перед монтажем слід відключити напругу і перевірити його відсутність справним пристосуванням. Якщо навички виробництва електротехнічних робіт відсутні, рекомендується звернутися до фахівців.
