Схеми як правильно підключити діфавтомат

Використання диференціального приладу дозволяє замінити собою відразу 2 електричних модуля – пакетний автомат і пристрій захисного відключення, тому, якщо правильно підключити діфавтомат, можна одночасно захистити електропроводку від загоряння і живий організм від ураження електричним струмом. Для комутації і расключеніе обладнання запрошують електрика, але можна зробити все самостійно.

Конструкція і особливості

При побудові електричних систем для їх захисту, а також забезпечення безпечного використання, застосовуються різні модулі. Одним з них є диференційний автомат. Це комбінований пристрій, що об'єднує в одному корпусі автоматичний вимикач і пристрій захисного відключення (УЗО).

Його використання дозволяє одночасно захищати електричні кабелі та обладнання від аварійних стрибків споживання потужності системи і відключати подачу струму при виникненні його витоку. За зовнішнім виглядом він нагадує диференціальне реле (інша назва УЗО), але при цьому існує ряд відмінностей.

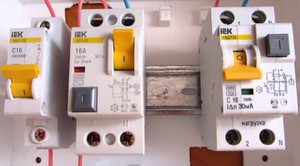

З'ясувати, де діфавтомат, а де реле насправді нескладно. Якщо порівняти маркування виробів, то можна помітити, що на УЗО немає позначення буквеної характеристики расцепителей, тобто, коли на модулі написано C10 – це диференціальне пристрій, а якщо 10А – це реле.

Крім того, на зображеної схемою корпусу дифавтомати малюється електромеханічне реле.

склад дифавтомати

Конструкцію захисного вироби можна розділити на 2 частини – механічну і електронну. Перша складається з механізмів комутаційного типу і контактної групи, призначеної для підключення вхідних та вихідних кабелів, а друга містить трансформатор диференціального струму.

Можна виділити наступні основні елементи конструкції модуля:

• гвинтові клеми;
• контактні групи;
• електромагнітний расцепитель;
• теплової расцепитель;
• дугогасильні камери;
• канал відводу газів;
• важіль включення і відключення;
• контрольну схему;
• трансформатор струму;
• регулювальний гвинт.

Важіль включення призначений для підключення навантаження до лінії електропередачі. Тепловий расцепитель збирається на пластині, одержуваної методом спрессовки двох металів з різною теплопровідністю, що при нагріванні дозволяє їй згинатися. Електромагнітний переривник – це котушка з сердечником, утримуваним пружиною. При виникненні короткого замикання в ній виникає магнітний потік, сила якого перевищує зусилля пружини.

Таким чином, комбінований пристрій, як і пакетний вимикач в своєму складі має 2 расцепителя – електромагнітне і теплове. Вони відключають електричну лінію в разі виникнення на ній струму короткого замикання, або якщо підключений до неї обладнання починає споживати неприпустимо високу потужність. Це може відбуватися через пошкодження ізоляції кабелю або несправності техніки.

При цьому за допомогою диференціального трансформатора модуль може стежити за виникненням струму витоку, при появі якого спрацьовує механізм, що припиняє подачу струму в сторону навантаження.

Принцип дії

В автоматі комплексного захисту використовується трансформатор. В основі його роботи лежить принцип зміни рівноваги магнітного потоку. Трансформатор являє собою тороидальний ферромагнетик, на якому намотано 2 обмотки, фактично утворюють 2 котушки.

До першої підключається фазовий провід електричної лінії, а до другої – нульовий. Проходячи через витки в прямому і зворотному напрямку, струм створює в кожній обмотці магнітне поле. Ці потоки дорівнюють один одному по величині і протилежні за напрямком. В результаті створюється збалансована ситуація, так як ці поля взаємно знищуються.

Якщо ж в підключеної лінії відбувається пробій ізоляції або виникає контур на землю, то баланс магнітних потоків порушується. У трансформаторі виникає напруга, що прикладається до керуючих висновків реле. Воно спрацьовує і розриває цілісність електролінії, знеструмлюючи ділянку ланцюга, підключений до неї.

Робота трифазного дифавтомати відбувається аналогічним чином, але при намотуванні трансформатора використовується 4 обмотки, 3 з них є фазовими і 1 нульова. Якщо струм витоку відсутня, сумарний магнітний потік також буде дорівнює 0. У разі виникнення втрат струму хоча б на одному з фазових проводів, з'являється магнітне поле, що викликає спрацьовування реле.

Щоб пристрій зреагувало на велике значення струму, використовується соленоїд (Котушка з сердечником) і теплової расцепитель. При виникненні короткого замикання струм на лінії миттєво зростає, що призводить до втягування сердечника соленоїда. Його переміщення пускає в хід механізм розчеплювача, розмикає силові контакти. При миттєвому розриві контактів утворюється дуга, для гасіння якої використовується дугогасильні камери, що складається їх набору пластин. Утворилися гази виводяться через вентиляційний отвір.

Тепловий захист спрацьовує за рахунок властивості біметалічної пластини деформуватися при нагріванні. Коли починається надмірне споживання енергії, платівка нагрівається і через якийсь час згинається, розмикаючи захищається ланцюг.

характеристики пристрою

Перед тим як підключити диференційний автомат, необхідно його правильно підібрати. Так як виріб об'єднує в собі 2 інших пристрої, то і характеризується воно параметрами обох модулів. Найбільш важливі з них:

1. Максимальний струм. Позначає найбільше значення, яке може пропускати через себе автомат без погіршення характеристик. Його величина підбирається в залежності від потужності і підключається навантаження. На розеткові групи зазвичай встановлюються модулі на 16А, а на освітлювальні 10А.
2. Тип розчеплювача. Позначається латинськими буквами і характеризується времятоковой характеристикою, тобто у скільки разів повинен бути перевищений номінал струму.
3. Робоча напруга. Здійснити підключення диференціального автомата можливо в однофазної і трифазної мережі. Для мережі 220 В призначені пристрої з 3 гвинтовими клемами, а 380 В – чотирма.
4. Струм уставки. Визначається мінімальним значенням струму витоку. У побутових приміщеннях використовуються номінали на 10 і 30 мА.
5. Клас диференціального реле. Показує, на яку форму сигналу реагує модуль. Це може бути змінний, постійний або пульсуючий струм з різним часом витримки відключення. Вибір потрібного класу відбувається за типом навантаження. У приватних будинках і квартирах використовуються автомати A класу, для освітлювальних приладів AC.
6. Струм відключення. Характеризується величиною, при досягненні якої відбувається спрацьовування пристрою. Найбільш поширеними є автомати, розраховані на 6000 А.
7. Ступінь струмообмеження. Існують 3 класу, що позначають час знеструмлення навантаження пристрою при виникненні аварійної величини струму. Найшвидшим є третій клас.
8. Температурний режим використання. Зазвичай він знаходиться в інтервалі від -5 С до +40 С.
9. Вид виконання. При виробництві діфавтомат використовуються 2 типи пристроїв – електромеханічні і електронні. Принципова різниця між ними полягає в тому, що перші можуть відключати нульовий провід, а другі – вимагають для своєї роботи джерело живлення, але мають менші габарити.

Монтаж і підключення

Перед тим як безпосередньо приступити до підключення дифавтомати в однофазну мережу або трифазну, його встановлюють в електричний щиток. Монтаж не пов'язаний з якимись складними діями і під силу навіть не дуже досвідченому людині.

За рекомендаціями електриків пристрій перед установкою необхідно уважно перевірити на відсутність тріщин і сколів. Далі, слід знеструмити вхідні лінію. Для цього зазвичай вимикається вступний автомат, розташований перед лічильником.

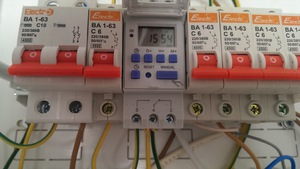

Сам модуль диференціального захисту закріплюється на дин-рейку, заздалегідь встановлену в щитку. Ця планка має виступи з верхньої та нижньої сторони, а встановлюється виріб засувку на тильній стороні.

Для зчеплення їх між собою на рейку надаватися верхнє кріплення, а потім з невеликим зусиллям притискається низ пристрою до клацання. Після чого в горизонтальній площині автомат можна переміщати в будь-яке місце по всій довжині дин-рейки. З потрібних проводів знімається ізоляція – близько 10 мм – після чого вони вводяться в гнізда автомата і притискаються гвинтовими зажимами. Існує правило, що вступні проводи заводяться зверху, а що йдуть до навантаження знизу. Також витримується кольорове маркування дроти: фазові виконуються коричневим кольором, нейтральні – синім, а заземлення – зеленим.

Як тільки пристрій буде встановлено на своє місце, переходять до його підключення. При цьому відмінність однофазної мережі від трифазної полягає в кількості струмових дротів: 1 або 3, а принцип расключеніе однаковий. Існують три види з'єднання:

Типове коммутірованіе

Найбільш поширеним варіантом є схема підключення дифавтомати як ввідного пристрою. Таке розташування має на увазі його установку відразу ж в лінії після лічильника або вступного окремого автомата. Тут принципової різниці, де встановлювати пристрій: до або після вступного пакетного вимикача, немає.

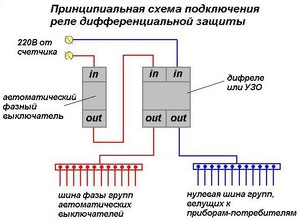

Расключеніе відбувається наступним чином: фазовий провід, що йде від лічильника, заводиться в верхню клему пристрої, що позначається на корпусі латинською буквою L, нейтральний фіксується в клеми, підписаної буквою N. З нижніх контактів дифавтомати нейтральний провід заводиться на нульову колодку, а фазовий підключається до пакетним вимикачів. Потім з кожного вимикача він направляється в сторону захищається їм навантаження, туди ж простягається нейтральний провід з клемою колодки.

Таке підключення дозволяє захистити всі дроти і обладнання від пошкодження, а людський організм від струму витоку в разі виникнення аварії на будь-який розподільної лінії. Але при цьому знеструмлено буде весь будинок, причому це стосується як розеточной групи, так і освітлення.

селективна схема

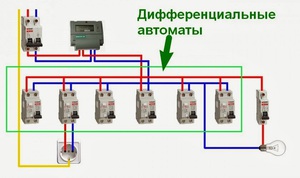

Тут використовується як вступний діфавтомат, так і окремі модулі на різні навантажувальні лінії. Початок коммутирования збігається з попереднім способом. Але перед расключеніе пакетних автоматів дроти підключаються до групових комбінованим пристроям. Для цього фазовий провідник приєднують до стоїть відразу за ним диференціального модулю, а від нього вже ставлять перемичку до другого, і так проходять всі пристрої. Нейтральний же провідник від нульової шини підводять до кожного автомата своїм відрізком проводу. З виходу модулів провідники заводять на пакетні вимикачі, а потім до навантаження.

Перевагою такого варіанту є здатність системи знеструмлювати частина схеми, де сталася аварія, при цьому залишилася буде повноцінно працювати. Селективність схеми має на увазі використання пристроїв від більшого до меншого, тобто ввідний пристрій має мати великі електричні характеристики спрацьовування, ніж групові. Наприклад, встановлюється модуль на групу вибирається з струмом витоку 30 мА, а вступний 100 мА.

У приватному секторі електрокабель складається з 3 проводів для однофазної мережі і 5 для трифазної. Додатковим провідником є ​​заземлення. В цьому випадку заземлення елемент підключається на окрему колодку і з неї безпосередньо проводиться до навантаження.

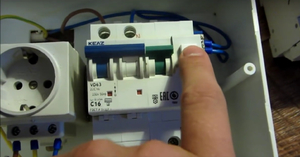

Як тільки расключеніе буде закінчено, за допомогою мультиметра слід перевірити, чи немає на лініях короткого замикання. Якщо все в порядку включається вступний автомат. Працездатність диференціальних модулів перевіряється за допомогою кнопки «тест», передбаченої в їх конструкції.
