Популярні флюси для пайки радіодеталей

Пайка – процес з'єднання елементів електричної схеми між собою, що вимагає використання спеціальних інструментів і присадних матеріалів, одним з них є флюс. Відповідно до загальноприйнятих правил він повинен мати низьку температуру плавлення і невелику питому вагу. Тільки при поєднанні цих властивостей флюси для пайки радіодеталей зможуть глибоко проникнути в структуру елементів, що з'єднуються, забезпечуючи тим самим необхідну якість з'єднання.

Основні вимоги до матеріалу

Для отримання якісного з'єднання радіодеталей їх поверхня повинна бути очищена від оксидної плівки і жиру. Саме для вирішення цього завдання і використовуються флюси, до яких пред'являються наступні вимоги:

• Вони не повинні вступати в хімічні реакції з припоєм.
• Ефективне видалення забруднень з поверхні деталей, що з'єднуються.
• Здатність збільшувати текучість припою по поверхні елементів і їх змочування.
• Залишки флюсу повинні легко віддалятися.
• Температура плавлення повинна бути нижче в порівнянні з аналогічним параметром припою.

Сьогодні все флюси для пайки мікросхем і інших радіодеталей прийнято ділити на дві групи: хімічно активні і нейтральні.

активні суміші

До їх складу входять реагенти на основі кислот, наприклад, соляної або ортофосфорної. Такі матеріали ефективно усувають оксиди і жирову плівку, але після завершення пайки необхідно ретельно очистити місце з'єднання. В іншому випадку можлива швидка корозія металу. Активні флюси в радіоелектронної промисловості намагаються використовувати максимально рідше, так як вони негативно впливають і на текстоліт друкованих плат.

При роботі з ними необхідно проявляти максимальну обережність, оскільки попадання на шкірний покрив кислотосодержащих речовин може викликати опік, а пари дуже токсичними. Найбільш популярними серед активних флюсів є бура, хлористий цинк, нашатир, а також ортофосфорна і паяльна кислоти.

пасивні речовини

Представники цієї групи добре справляються з жировими забрудненнями, але не настільки ефективні в боротьбі з оксидними плівками. Всі вони є органічними сполуками і не здатні викликати корозію, що дозволяє захистити радіоелементи від окислення. Пари більшості пасивних матеріалів небезпечні для людини, крім ЛТИ-120, в складі якого немає шкідливих компонентів.

Популярні флюси для пайки

Сьогодні в радіоелектронної промисловості використовується велика кількість флюсів. Найбільш популярні варіанти:

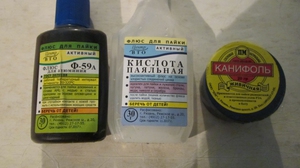

• Каніфоль – хоча і належить до групи пасивних матеріалів, в її склад входять кислоти, і після завершення пайки рекомендується видаляти залишки флюсу. Це один з найбільш популярних і доступних матеріалів. Так як тверду каніфоль досить складно використовувати, то найчастіше в радіоелектронної промисловості використовують рідку.
• Паяльна кислота – містить такі сильні речовини, як хлористий цинк, а також соляну і ортофосфорну кислоти. Цей флюс є доступним і недорогим. З його допомогою можна з'єднувати практично всі метали, але не варто забувати про високу токсичність паяльної кислоти.
• Бура – являє собою сіль борної кислоти і випускається у вигляді порошку. Для приготування флюсу необхідно розчинити у воді. Так як бура належить до групи активних, то після завершення роботи з нею, необхідно ретельно видалити залишки.
• Паяльний жир – в залежності від складу може бути як активним, так і пасивним. Цей матеріал відмінно очищає поверхню від жирових забруднень, але залишки випаровуються тривалий час.
• ЛТИ-120 – недорогий і доступний матеріал, який користується великою популярністю. Серед недоліків можна відзначити швидке випаровування і деяку токсичність.

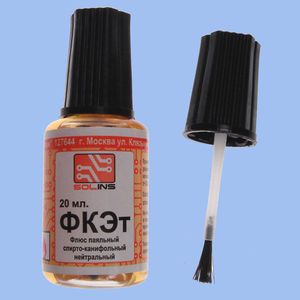

• СКФ – являє собою суміш соснової каніфолі і етилового спирту. Пасивний флюс, який можна легко приготувати самостійно. При роботі практично не коптить, але швидко випаровується.
• ФТС – пасивний флюс, до складу якого не входить каніфоль.

У радіоелектроніки використовується велика кількість флюсів, але багато хто з них мають високу вартість і любителі радіосправи їх практично не використовують. У рідкісних випадках застосовуються підручні матеріали, але якість пайки в таких ситуаціях залишає бажати кращого.

Серед найбільш популярних слід відзначити:

• Аспірин – пари досить токсичні, і необхідно проявляти максимальну обережність при роботі.
• Нашатир – іноді використовується в якості заміни флюсів.
• Гліцерин – володіє залишковим опором, і його залишки повинні бути видалені.

На якість пайки флюс має великий вплив. Для отримання якісного з'єднання вкрай важливо правильно підібрати цей вид матеріалу.
