Схема роботи холодильника: електронні пристрої
Холодильник – це незамінний пристрій в сучасному суспільстві. Без нього ніде зберігати продукти в житло, особливо влітку. Взимку так-сяк можна обійтися, але це вносить свої незручності. Холодильник стосується електрообладнання. А воно іноді виходить з ладу. Щоб знати, що лагодити, потрібно розібратися в компонентах холодильника і його електросхемі.
Електрообладнання холодильника
Холодильник складається з компонентів, які своєю взаємозалежної роботою забезпечують охолодження внутрішніх його камер.
Електросхема холодильника включає наступне обладнання:
- Нагрівачі електричні. З їх допомогою обігрівається генератор в абсорбційних холодильниках, які мають специфічне застосування. А також нагрівачі потрібні для обігріву випарника при автоматичному видаленні утворилася криги. У деяких моделях пристрій використовують для перешкоди випадання конденсату на дверях морозильника.
- Електродвигун, який приводить в дію компресор.
- Контакти для з'єднання з проводкою компресора і електромотора і безпосередньо сама проводка пристрою.
- Освітлення всередині камери.
- У пристроях з примусовою вентиляцією – система вентиляції і вентилятори.
Але холодильники не працюють в ручному режимі. Для їх автономної роботи без втручання людини за заданим алгоритмом потрібно автоматичне обладнання. Воно дозволяє вести вимірювання параметрів і виходячи з них підтримувати оптимальну або задану температуру.
До таких приладів відносять:
- Датчики або реле температури. Їх ще називають терморегуляторами. Дані пристрої дозволяють підтримати постійну температуру в камерах.
- Автоматичне пусковий реле. Дозволяє запускати електродвигун.
- Захисне реле. Захищає обмотку електрометрії компресора від перевантажень електромережі.
- Автоматичні прилади для видалення крижаних наростів з випарника.
Основні вузли: перелік, опис
Кожен пристрій бере участь в процесі теплообміну. Безперервна і взаємопов'язана робота пристроїв потрібно для підтримання в камерах холодильника постійної низької температури. Нижче описані пристрої і яку роботу вони здійснюють.

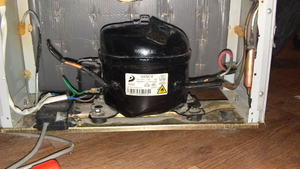

Мотор-компресор: призначення і особливості
Це головний вузол. Він забезпечує циркуляцію хладагента в трубопроводі системи теплообміну. У холодильнику може стояти один або два компресори – це залежить від споживчих властивостей і призначення.
призначення двигуна – привести в рух компресор. Тобто він перетворює електроенергію в зворотно-поступальні рухи компресора. Сучасні холодильники комплектуються поршневими мотор-компресорами. Тобто електродвигун розміщений в них всередині корпусу пристрою. Це дозволяє уникнути витоку фреону через ущільнювачі вала. В результаті можливість поломки знижується.
Щоб знизити вібрації від роботи компресора використовується підвіска. Вона ділиться на наступні типи:
- Внутрішню. Двигун підвішений на спеціальний демпфер всередині корпусу компресора.
- Зовнішню. Компресор підвішений на пружині.
Внутрішня підвіска найбільш поширена через підвищену можливості поглинання вібрацій.
Для чого потрібно конденсатор
Це пристрій теплообміну. Тепло потрібно відводити від фреону, який конденсується, тобто перетворюється в рідину і нагрівається. У простих моделях побутових холодильників конденсатор розташований на задній стінці і представляє собою змійовик.
Якщо ж холодильник має великі розміри або промислове призначення, то в якості конденсатора служить радіатор. Найчастіше він обдувається вентилятором для більш ефективної віддачі тепла. Головне для конденсатора – добре охолоджуватися.Це запорука довгої роботи холодильника.

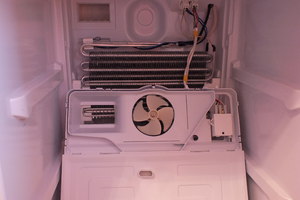

Випарник: зворотний принцип
Це теж пристрій теплообміну. Тільки служить випарник для охолодження фреону. У пристрої холодоагент закипає і забирає тепло у середовища, яку потрібно охолодити.
Капілярна трубка: нормалізація тиску
Встановлюється між конденсатором і випарником. Являє собою мідну трубу довжиною від 1,5 до 3 метрів. Діаметр перетину трубки – близько 0,7 мм. Завдання пристрої – дросселирование рідкого холодоагенту і зниження його тиску до рівня кипіння до його попадання в випарник.
Фільтрація холодоагенту осушувачем
його встановлюють на вході в капілярну трубку. Призначення пристрою:
- Перешкода засмічення капілярної трубки.
- Запобігання замерзання виходу трубки.
- Поглинання вологи, яка накопичується в холодоагенті.
Докіпатель: оберіг компресора
Це ємність між випарником і компресором. Потрібно для того, щоб холодоагент докипіла і не потрапив в компресор в рідкому стані. В іншому випадку компресор чекає гідроудар і вихід з ладу. Для підвищення ККД докіпатель ставлять в місці, яке вимагає охолодження, зазвичай в морозильній камері.
Опис процесу охолодження
Пристрої, з яких складається холодильник, відомі. Тепер буде представлена схема їх взаємодії, щоб охолодити внутрішнє середовище.
Робота простого холодильника без додаткових пристроїв на зразок системи NoFrost побудована наступним чином:
- За допомогою мотор-компресора холодоагент або фреон в газоподібному стані висмоктується з випарника. Компресор стискає газ і через фільтруючий елемент виштовхує його в конденсатор.
- В результаті стиснення рідкий фреон нагрівається. В конденсаторі він остигає до кімнатної температури і переходить в рідкий стан.
- Холодоагент в рідкому стані знаходиться під тиском, яке створює компресор. З конденсатора рідкий фреон потрапляє через капіляр в випарник. Там агрегатний стан змінюється назад на газоподібне. Але для переходу в газ фреону потрібно тепло. Воно віднімається під стінами внутрішньої порожнини холодильника. В результаті простір охолоджується, а фреон стає газоподібним.
- Процес триває до того моменту, поки в випарнику не буде досягнута попередньо задана терморегулятором температура. Як тільки вона буде досягнута, терморегулятор вимкне електричний ланцюг, і компресор припинить роботу.
- Через деякий час всередині холодильника температура почне зростати, оскільки охолодження буде відсутній. Однак терморегулятор замкне контакти, і пусковий реле включить електродвигун компресора. Цикл повториться заново.
Як видно, процес роботи холодильника побудований на переході охолоджуючої рідини (фреону або холодоагенту) з рідкого стану в газоподібний. Щоб перетворитися на пару, фреону потрібно тепло. Це тепло він забирає у внутрішньому просторі камер холодильника. Щоб автоматизувати процес, в холодильнику використовується автоматичне обладнання для терморегулювання і включення / вимикання електромотора.

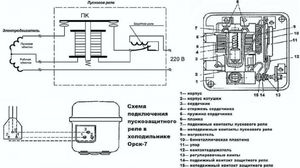

Схема роботи електропристроїв
Принцип роботи електронних схем холодильника:
- Електричний струм подається з мережі загального користування через такі пристрої:
- Контакти терморегулятори (Розглянемо, що вони замкнені).
- На кнопку розморожування (при наявності такої).
- До реле теплозахисту.
- На котушку пускового реле.
- До обмотці електромотора компресора.
- На даний момент мотор не отримав обертання. Значить, що протікає електрострум через обмотку двигуна перевищує номінальний. Пристрій пускового реле зроблено так, що при перевищенні номінально заданої напруги його контакти замикаються. В результаті обмотка двигуна підключається. Після початку обертання двигуна струм починає знижуватися на пусковому реле.Після досягнення номінальної напруги контакти на пусковому реле розмикаються, і електродвигун працює в звичайному режимі.
- Температура в випарнику з часом буде падати. Після досягнення певного значення контакти терморегулятора розмикаються. В результаті електродвигун зупиняється, компресор більше не працює.
- Оскільки компресор більше не працює, то температура в випарнику починає поступово зростати. Після підвищення температури вище встановленого порогу контакти терморегулятора замикаються, після чого цикл охолодження повторюється.
У електросхемі холодильника також присутній реле захисту. Воно виключає електродвигун, якщо електрострум подається в надлишку. Це допомагає вберегти як обмотку електродвигуна, Так і в цілому житло від можливого загоряння через перевантаження в електромережі і її впливу на електросистему холодильника.
Пристрій реле захисту просте. Воно складається з тонкої металевої пластини. При підвищенні температури, яка виникає через підвищений опір електроструму при його надлишку, пластина згинається, в результаті контакти розмикаються. Після того як пластина охолоджується, контакти знову замикаються.
