Електролічильники: загальні відомості і клас точності приладів

Електроенергії необхідний в облік. Дане завдання покладається на електролічильники. Вимірюється електрична енергія в кіловат-годинах – це означає, що електричний прилад, який має споживану потужність 1000Вт, зобов'язаний пропрацювати одну годину, щоб витратити 1 кВт / год.

Сьогоднішнє, перенасичення різної електронної (і не тільки) продукцією, різноманітність різних моделей і видів електронних лічильників зможе ввести в ступор звичайного споживача.

Лічильники на вітчизняному ринку є різні – електронні (цифрові), прості механічні, комбіновані, просто «навернені» і міжпланетні дуже точні.

Функціональність сьогоднішніх лічильників теж вражає – крім простого виміру потужності електроенергії, лічильники можуть вважати тарифи за енергію і характеристики навколишнього середовища, стежити за якістю енергії, і дозволяють можливість віддаленого доступу.

У цій статті, що складається з декількох частин, ми спробуємо відповісти на ряд питань, які виникають при виборі, приєднанні та принцип роботи електричного лічильника.

Так як, ми не плануємо дуже глибоко розглядати дану тему, деякі питання можуть бути не зворушеним. Тому не зайвим буде прочитати в ПУЕ7, Глава 1.5 – «Облік електричної енергії».

Для огляду теми нам попередньо необхідно якимось чином розділити всі електролічильники на групи по їх різними параметрами. Іншими словами, потрібно розібратися з класифікацією електричних лічильників.

Головні характеристики

Розділимо за різними показниками.

За способом роботи (Конструктивного виконання):

За електромережі:

При цьому трифазні електролічильники діляться:

• По виду інтерфейсу зв'язку (для електричних лічильників).
• За типом вимірюваної потужності – електролічильники активної і реактивної потужності.
• За типом підключення в мережу – трансформаторного або прямого включення.
• По класу точності.
• За розміром тарифів – одно- і багатотарифні.

Відмінності по виду мережі електроенергії

Головна відмінність електролічильників складається в третьому пункті, а точніше, для якої електричної мережі вони призначені – для одно- або трифазної мережі.

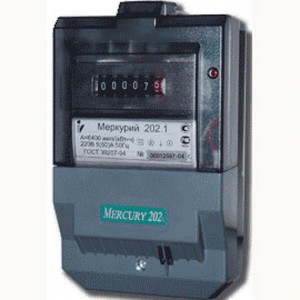

Електричні лічильники однофазні застосовуються в однофазних двопровідних мережах з напругою 0,40 / 0,23 кВт. Головне їх використання – облік витрат електричної енергії в квартирах або індивідуальних будинках.

Виробляються електролічильники на напругу 220 (або 127) Вт, номінальним струмом – 5-60 Ампер. Ставляться на вході або встановлюються в міжповерхових (квартирних) щитах.

Електричні лічильники трифазні використовуються для трифазних три або чотирьох провідних мереж.

І якщо з однофазними все просто і ясно, то трифазні пристрої вимагають докладного опису, так як вони застосовуються в електронних установках, які працюють на трифазному струмі.

Трифазні електролічильники прямого підключення з'єднуються до мережі безпосередньо, без допоміжних пристроїв – трансформаторів струму.

Номінальний струм вироблених електролічильників прямого підключення – 5-100 Ампер.

Облік спожитої електроенергії визначається за допомогою вирахування початкового показання електричного лічильника (Пн.) З кінцевого показання (Пк.):

Але бувають випадки, коли електрична установка споживає дуже великий струм і електролічильник прямого підключення цей струм через себе пропускати не в змозі. Тому в цих випадках застосовують під'єднання електричних лічильників за допомогою вимірювальних трансформаторів струму (ТТ.).

Головне призначення ТТ. – знизити струм до таких показників, при яких пристрій буде нормально працювати.

Розрахунок спожитої електроенергії тут визначається теж відніманням початкових свідчень з кінцевих і на додаток – множенням отриманої різниці даних на коефіцієнт трансформації (Кт.) Струму трансформатора:

Е = (Пк. – Пн.) Х Кт

Дізнатися коефіцієнт трансформації у ТТ., Можна за інформацією на етикетці безпосередньо трансформатора.

Наприклад, напис 200/10 на ТТ позначає, що початкова обмотка цього трансформатора розрахована на струм 200 А, а вторинна на 10 А.

З такого співвідношення ми і маємо коефіцієнт трансформації, що дорівнює 20. Іншими словами – ТТ знижує первинний електрострум в 20 разів.

Конструктивна особливість електролічильників

За конструкцією, або якщо говорити інакше, по типу вимірювальної системи електролічильники діляться на індукційні та електричні. Тобто, пристрій електричного лічильника може бути як досить простим, так і досить складним – у випадку з електричним лічильником.

індукційний лічильник – спосіб його роботи базується на дії магнітного поля котушок, по проводці яких проходить струм, на обертову частину – диск.

Обертання диска ми і бачимо в пластиковому віконці електролічильника. Причому число обертів диска пропорційно витраченої енергії. Ці електролічильники відрізняються невеликою ціною, а також досить високою надійністю і якістю.

Серед недоліків можна виділити:

• Низька функціональність.
• Невисокий клас точності (велика похибка).
• Погана (практично ніяка) захист від крадіжки електрики.

Електронний лічильник – сучасний прилад обліку

Незважаючи на велику (на відміну від механічних електролічильників) ціну ці лічильники мають відмінні технічні характеристики і хороші сервісні опції.

Відмінні ознаки:

• Довговічність, немає обертових деталей.
• Підвищений клас точності лічильників електроенергії.
• Можливість установки багато тарифної системи обліку.
• Підвищений інтервал між перевірками.
• Є внутрішня пам'ять для збереження інформації по спожитої енергії.
• Можливість автоматизованої облікової системи споживаної електроенергії (АСКОЕ).

Працює електролічильник за допомогою переходу активної потужності в послідовність імпульсів, підраховують встановленим мікро контролером. Причому кількість імпульсів пропорційно витраченої (вимірюваної) енергії.

Клас точності електричного лічильника

це егпро похибка виконаних вимірів. Якщо сказати вірніше – найбільша можлива відносна похибка, яка вказується в процентах.

Сьогодні повсюдно йде заміна застарілих електролічильників на більш сучасні пристрої. Для початку це пояснюється саме поганим класом точності старих електричних лічильників, і зі збільшеними навантаженнями на електроенергію. Тому все електролічильники з класом точності 2,5 зобов'язані бути замінені на електролічильники з класом точності 2 (або 1). Всі такі заходи вказані Постановою РФ №442.

Про повірці лічильників електроенергії

Електролічильники, як і більшість вимірювальних пристроїв, потребують постійної повірці. Вірніше сказати – підлягають неодмінною повірці, так як ставляться до області державного регулювання створення єдиних вимірів.

Головне завдання цієї процедури – підтвердження правильності замірівв і можливості подальшої експлуатації пристрою за призначенням. Повірка робиться в акредитованій державою організації в певний термін.

Є такий показник електричного лічильника, як інтервал між перевірками – це інтервал часу, після завершення, якого потрібно чергова перевірка електролічильника. Теоретично – чим вище інтервал, тим краще якість пристрою.

Початкова (первинна) перевірка робиться на заводі-виробнику і пишеться в паспорті пристрою лічильника – з цього часу починається відлік інтервалу.

Час перевірки:

• Електрично лічильник – 9-15 років.
• Механічний однофазний електролічильник – 16 років.
• Електролічильники з класом точності 0,5 – 5 років.
• Трифазний лічильник – 5-9 років, сучасні електричні лічильники можуть мати інтервал 15 років.
