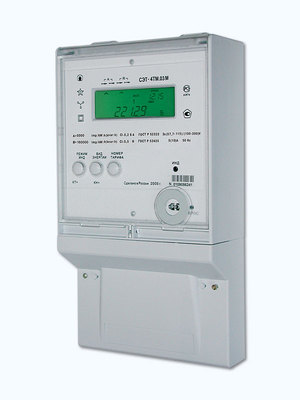

Електричний лічильник сет 4ТМ 03М і технічні дані

Багатофункціональний електричний лічильник СЕТ 4ТМ встановлюється для багатотарифного обліку електроенергії в 3-х і 4-х дротових електромережах змінної напруги з частотою 55 ± 2 Гц, з номінальним струмом 1-5 Ампер при трансформаторному підключенні по току і безпосередньому підключенні по напрузі.

Електричні лічильники СЕТ 4ТМ виробляють: облік і вимір реактивного і активного електрики (з урахуванням втрат), фіксацію піків потужності, ведення масивів потужності сили струму з програмованим показанням інтегрування, вимір показника якості електроенергії та показників трифазної мережі.

Прилади обліку СЕТ 4ТМ 03М, СЕТ 4ТМ02М можна встановлювати як засіб промислового або комерційного обліку електроенергії в дрібно-моторної і побутової областях, на виробничих підприємствах і в енергетичних системах, які виробляють облік в міжсистемних перетоках і енергосистемах потоків потужності.

Лічильник обліку електроенергії СЕТ 4ТМ 03М має 3 інтерфейсу зв'язку, а СЕТ 4ТМ02М – 2, і можуть працювати як окремо, так і в складі систем автоматизації управління диспетчером і в системі автоматизованого обліку та контролю електрики.

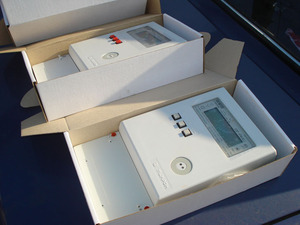

різновиди лічильника

Підключення електролічильника до мережі відбувається за допомогою трансформаторів струму і напруги. електролічильник з напругою 3х (57,8-115) / (150-250) Вольт можна використовувати на підключеннях з напругою фази з ряду 57,8-125 Вольт. Лічильник сет 4ТМ 03М з напругою 3х (130-240) / (209-410) вольт можна використовувати, як з трансформаторами вимірювання напруги, так і без них на підключеннях з напругою фази з ряду: 120-230 Вольт.

Модельний ряд електролічильників включає лічильники, що відрізняються рівнем точності, номінальними струмами, номінальними напругами, наявністю запасного джерела живлення, наявністю інтерфейсів зв'язку. Лічильники електроенергії СЕТ 4ТМ02М і СЕТ 4ТМ 03М відрізняються між собою лише кількістю засобів зв'язку. У СЕТ 4ТМ02М знаходиться оптопорт і один інтерфейс RS485, у СЕТ 4ТМ 03М – оптопорт і 2 інтерфейсу RS485. Всі інтерфейси ізольовані, равнопріорітетние і незалежні.

Двонаправлені електролічильники сет 4ТМ 03М можуть перебудовуватися для роботи в однобічному режимі і здійснювати облік:

• реактивної енергії 2-го і 4-го квадранта, як реактивної енергії 4-го квадранта (навантаження ємності) і назад спрямованої реактивної енергії;
• реактивної енергії 5-го і 3-го квадранта, як реактивної енергії 3-го квадранта (навантаження індукції) і прямонаправленное реактивної енергії;
• активного зворотного і прямий спрямованої енергії, як прямонаправленное активної енергії (облік по модулю незалежно від переміщення струму в окремій фазі електромережі).

Робота електролічильника в однобічному режимі допускається лише на лініях з односпрямованим потоком струму. Причому виключена можливість спотворення даних при неправильному підключенні ланцюгів струму приладу.

Правила безпеки

Перш ніж починати роботу, потрібно уважно вивчити інструкцію до електричного лічильника сет 4ТМ 03М. Ремонт, технічне обслуговування і установку лічильника виробляє акредитована обслуговуюча компанія. До робіт по установці лічильника допускаються тільки особи, які пройшли інструктаж з безпеки, з групою з електробезпеки не менше III і допуском до установки напруги до 1000 Вольт.

Всі роботи з лічильником потрібно виробляти при відключеній електромережі.

Принцип роботи та функції

Облік енергії і тарифікація

Лічильник сет 4ТМ 03М виробляє ведення багатотарифний записи реактивної і активної енергії зворотного і прямого напрямки і 4-х квадрантной реактивної енергії в 8-ми зонах тарифу, по 8-ми видах днів (понеділок-неділя / свято) в 12-ти місцях.

Дискрет зони тарифів дорівнює 10 хвилинам. Почерговість зон тарифів в добі обмежується кількістю 10-ти хвилинних інтервалів в добі і має 144 циклу.

Тарифікатор електролічильника сет 4ТМ 03М використовує перелік перенесених днів і розклад свят. За рахунок списку перенесених днів можна змінювати тарифи на кшталт дня, не змінюючи розкладу тарифів (наприклад, робоче воскресіння, яке повинно тарифікуватися як понеділок).

Лічильник виробляє бестарифную облік енергії, враховуючи реактивні і активні втрати в силовому трансформаторі та лінії електропередачі.

Лічильник виробляє збереження архівів врахованої тарифної електроенергії і не тарифної електроенергії, Враховуючи втрати (4-х квадрантной реактивної, реактивної зворотного і прямого напрямки і активної електроенергії):

• за попередні і поточні добу;
• всього від скидання;
• за всі попередні добу з архівацією до 30 днів;
• за минулий рік і на початок цього року;
• за минулу добу і на початок цієї доби;
• за 12 минулих місяців і цей місяць;
• на початок кожних минулих календарних діб з архівацією до 30 днів;
• за минулий і поточний рік;
• за 12 минулих місяців і на початок цього місяця.

При цьому лічильник сет 4ТМ 03М може перебудовуватися на тарифний режим, незалежно від заданого розкладу тарифів. В даному випадку облік проводиться відповідно до тарифу номер один.

Профілі навантаження потужності

Електролічильник виробляє ведення трьох 4-х канальних незалежних профільних масиву потужності з встановлюваним часом інтегрування 2-60 хвилин для реактивної і активної потужності зворотного і прямого напрямки. У разі якщо лічильники використовуються на підключеннях з напругою 3х (150-125 / 173-250) Вольт, то час інтегрування задається лише в діапазоні 2-30 хвилин.

Будь-який профільний масив потужності може конфигурироваться для обліку профілю навантаження потужності, з урахуванням реактивних і активних втрат в силовому трансформаторі та лінії електропередачі з часом програмування 2-30 хвилин.

Визначення максимумів навантаження

Електролічильник може працювати в ролі реєстратора максимумів потужності (реактивної, активної, зворотного і прямого напрямки) з будь-якого окремим масивом профільної потужності з використанням 12-ти місячного розкладу вечірніх і ранкових максимумів.

піки потужності зберігаються в архівах електролічильника:

• за минулий і кожен з 12-ти минулих місяців;
• від скидання (скидання по интерфейсному запитом або ручної скидання).

В архівах максимумів зберігається значення піку і час, який відповідає завершенню інтервалу інтегрування потужності певного профільного масиву.

Вимірювання показників якості енергії і параметрів електромережі

Лічильник робить вимір миттєвих показників (Час циклу 0,3-5 секунд) Фізичних показників, які відрізняють трифазну електромережу, і може використовуватися в ролі вимірювача параметрів.

Лічильник може використовуватися в ролі приладу вимірювання показників якості електричної енергії за показниками сталого частотного відхилення мережі і фазних (прямий послідовності, міжфазних) напруг.

Цифрові входи і випробувальні виходи

Лічильник обладнаний 4-ма випробувальними ізольованими виходами головного передавального пристрою, кожен може налаштовуватися окремо:

• для створення нерухомих сигналів індикації перевищення заданого порогу потужності (реактивної, активної, зворотного і прямого напрямки);
• для створення імпульсів телеметрії певного каналу обліку електроенергії (реактивної, активної, 4-х квадрантной реактивної і зворотного і прямого напрямки, а також з огляду на втрати);
• з метою перевірки точності ходу встановлених годин;
• для створення сигналів телеуправління.

В електролічильника є 2 цифрових входи, Які програмуються:

• для входу телесигналізації;
• з метою підрахунку кількості імпульсів, які надходять від зовнішніх підключень (по обох фронтах, заднього або переднього фронту);
• з метою управління перевірочним режимом А чи В.

Електролічильник обладнаний рідкокристалічним індикатором для вимірюваних величин або індіцірованія врахованої енергії, і трьома клавішами для перемикання режимів зображення.

Електролічильник в режимі індикації головних показників може відображати на екрані:

• число імпульсів від зовнішніх приладів по цифровому входу;
• електроенергію, враховуючи втрати в силовому трансформаторі і лінії передачі;
• врахована реактивну і активну електроенергію зворотного і прямого напрямки і 4-х квадрантная реактивну електроенергію в сумі тарифів і по кожному тарифу.

Всі вищеописані дані зберігаються в архівах з можливістю перегляду на екрані:

• за минулий і поточний рік;
• всього від скидання показань;
• за минулі та поточні добу;
• за минулий і поточний місяць.

Електролічильник в режимі індикації головних показників, крім вищеописаних, показує час фіксації і значення вечірніх і ранкових максимумів потужності по 1 і 2 профільному масиву потужності.

Електролічильник в режимі індикації додаткових показників може відображати на екран дані додаткових режимів вимірювання.

інтерфейси зв'язку

Електричний лічильник СЕТ 4ТМ02М обладнаний двома гальванічно розв'язаними, незалежними, равнопріорітетнимі інтерфейсами зв'язку: оптичний інтерфейс і RS485.

СЕТ 4ТМ 03М обладнаний трьома гальванически розв'язаними, незалежними, равнопріорітетнимі інтерфейсами зв'язку: Оптичний інтерфейс і RS485.

Для роботи з електролічильників через інтерфейси зв'язку використовують ВО «Конфігуратор СЕТ4ТМ».

Електролічильник може підтримувати СЕТ 4ТМ02-сумісний, Mod Bus-подібний протокол і дає можливість сприймати через інтерфейси зв'язку вимірювані параметри і архівні дані, перепрограмувати, програмувати і зчитувати дані:

Електролічильник дає можливість управляти за допомогою інтерфейсу зв'язку:

• режимами індикації;
• синхронізацією, корекцією і установкою часу;
• скиданням максимумів;
• инициализацией електролічильника.
• скиданням показань;
• пошуком адреси заголовка профільного масиву;
• инициализацией профільних масивів потужності;
• перезапуском електролічильника;
• збереженням даних додаткових режимів вимірювання.

Доступ до даних і параметрів з боку інтерфейсів має захист паролями на програмування і читання. Заводські настройки і метрологічні коефіцієнти захищені механічної перемичкою і доступні тільки після розтину пломб.

конструкція

Конструкція електролічильника задовольняє документації заводу-виробника і нормам ГОСТ.

Конструктивно пристрій має такі вузли:

• захисний ковпак контактної колодки;
• корпус;
• плата мережевого фільтра;
• контактна колодка;
• плата керування;
• плата блоку резервного живлення.

Корпус виготовлений з високоміцного полістиролу і включає верхню частину і основу.

Правила експлуатації

У категорії впливу факторів механічних навантажень і навколишнього середовища електролічильник відноситься до четвертої групи по ГОСТ-22261 94, І може експлуатуватися при температурі повітря від -40 до + 60С, вологості повітря до 90% і тиску 80-106,8 кПа.

Електролічильник при механічних і кліматичних впливах в плані граничних умов перевезення відповідає всім вимогам для електричних приладів вимірювання групи 4, при температурі повітря від -40 до + 70С. Електролічильник встановлюється в закритих приміщеннях. Його корпус за рівнем захисту від попадання сторонніх предметів і вологи відповідають групі IР 51.
