Блок розеток: особливості установки

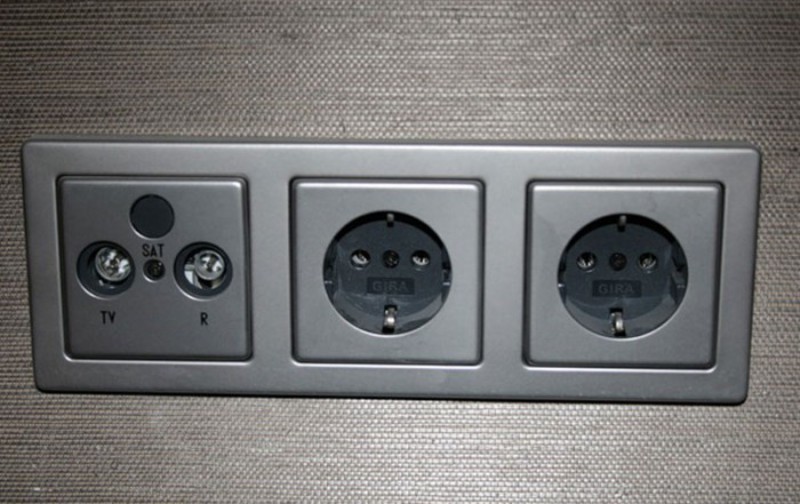

Відмінність блоку розеток від звичайної розетки полягає в тому, що блок має більшу кількість посадочних місць. Він складається з пластикового корпусу і елементів, розташованих усередині: контактів, клем і інших складових. Контакти з'єднуються з пружинами для вилок. Більшість новітніх блоків оснащено контактами заземлення, які гарантують захищеність при користуванні системою, дають можливість знизити напругу підключених джерел.

Пристрій блоку і місця його кріплення

Необхідно знати способи підключення і нюанси монтажу розеточного блоку.

Виділяють кілька видів блоків:

1. Розроблено для приховування проводки. Встановлюються всередину стін і мають каркас у вигляді круглих поглиблень, який призначений для підрозетників.
2. Розроблено під відкриту проводку. Цей вид монтується в стіну за допомогою пластинчастого підрозетника.

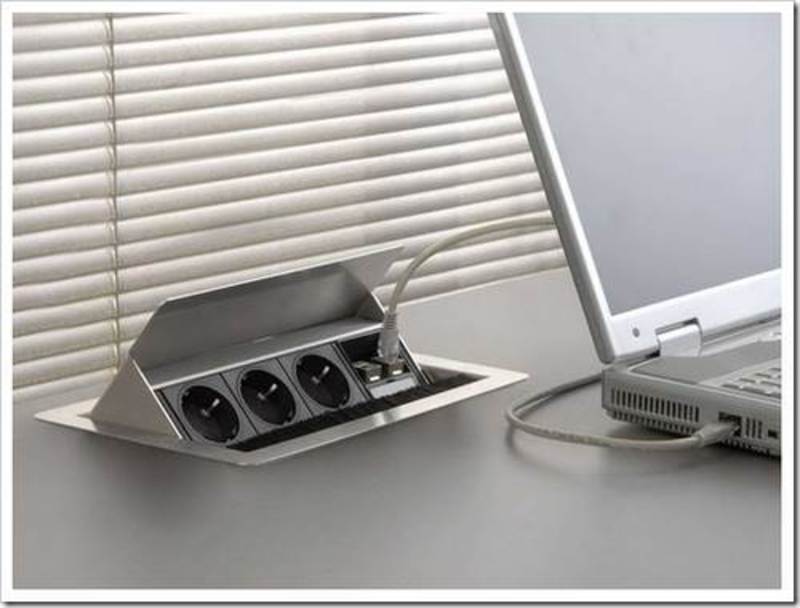

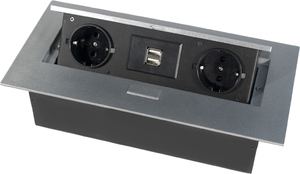

Крім цих двох типів, існують також висувні модулі, створені для монтування в меблі. Вони не мають особливих відмінностей від попередніх двох видів.

Досить часто такі блоки встановлюють на кухні. Монтують їх, як правило, на рівні 10-15 см від меблів або 30-60 см від підлоги. Вони дуже зручні при користуванні такими малопотужними пристроями, як дрібна побутова техніка, холодильник, витяжка.

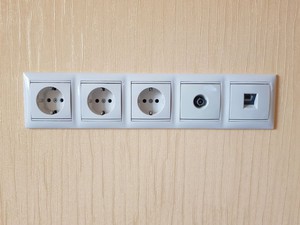

У кімнатах, як правило, розетки монтують в безпосередній близькості від телевізора або робочого столу. Потрійні розетки часто використовуються в ванних кімнатах. Ці види блоків повинні мати влагоустойчивий модуль. Дистанція від кранів до розеток не повинна бути менше 60 см.

варіанти підключення

При підключенні блоку однієї групи необхідно використовувати шлейфовий метод. Мається на увазі підключення кожного учасника групи до загальної лінії живлення проводки. Шлейфового ланцюжок розрахована на навантаження не більше 16 ампер.

Комбінований метод підключення з використанням паралельної схеми – найпоширеніший, особливо в європейських країнах. У країнах колишнього СРСР такий тип підключення найбільш часто використовується при подачі електроенергії по окремих лініях великим споживачам.

При паралельному підключенні від розподільчої коробки відходять кілька кабелів, перший з яких йде в якості шлейфу і забезпечує електрикою 4 з 5 розеток пятиместного блоку. Інший кабель підводиться до п'ятої розетки, яка передбачена для підключення більш потужного устаткування.

Гідність комбінованого типу підключення полягає в перерозподілі ризиків: кожна розетка не залежить від роботи прилеглих складових ланцюга. Однак існують і недоліки, що складаються в великих витратах на покупку кабелю і трудомісткості монтажних робіт.

Як шлейфовий, так і комбінований способи використовуються для формування відкритої і закритої систем. Перший спосіб вимагає формування в стіні каналу, де будуть розташовуватися лінії і гнізда під роз'єми.

Комбінований метод передбачає протягування провідника РЕ уздовж стіни. Пластикові канали роблять систему більш безпечною і надають їй естетичний вигляд.

Більшість каналів оснащено перегородками для укладання проводів, стан яких легко перевіряти за допомогою знімних кришок.

Поради по монтажу

Вибираючи спосіб установки, необхідно відштовхуватися від матеріалу, з якого виготовлена ​​стіна. Якщо стіни цегляні або бетонні, то доведеться застосувати штробление. В інших випадках проводку можна залишити відкритою.

Перед початком робіт необхідно знеструмити ділянку, на якому вони будуть проводитися. У старіших будинках, де немає автоматики, щоб відключити електрику, слід викрутити пробки.

Для здійснення робіт будуть потрібні такі пристосування:

• блок розеток;
• планка;
• електричні дроти;
• підрозетники;
• розчин гіпсу або алебастру.

Вибираючи блок, слід звертати увагу на його якість. Для того щоб провести монтаж, знадобляться наступні інструменти.

• перфоратор з коронкою для буріння (70 міліметрів);
• будівельний рівень;
• інструменти для монтажу;
• рулетка, маркер, лінійка;
• шпатель;
• бак для розчину.

Вибираючи коронку, також необхідно враховувати робочий матеріал. Залежно від цього слід підібрати найбільш підходящу насадку, вибір яких досить великий на сьогоднішній день.

Нанесення розмітки на стіну

Правильне нанесення розмітки забезпечить зручність в проведенні таких операцій. Перед самим початком варто перевірити стіну на наявність в ній різних комунікацій. Якщо стіни виконані з гіпсокартону, то потрібно бути вкрай пильними, щоб не порушити каркас, на який він кріпиться.

За допомогою лінійки, маркера і рівня потрібно провести розмітку поверхні. А також слід врахувати кількість розеток в блоці. Майбутнє місце отвору позначається перехресними лініями, в центрі якого робляться маленькі поглиблення. Свердлити необхідно максимально точно, Щоб коронка під час буріння не зрушила.

Можуть виникнути деякі труднощі при постановці горизонтального положення отворів. У зв'язку з цим слід взяти коронку трохи більшого розміру (80 мм). Креслення найкраще зробити заздалегідь, що значно полегшить роботу, а також знизить ризик неправильну розмітку стіни.

процес штробления

Штробіть поглиблення під посадкові місця по нанесеним лініях необхідно спочатку на маленьких обертах, дотримуючись потрібне положення свердла. Для більшої точності майбутнє поглиблення потрібно позначити свердлом з маленьким діаметром, а потім скористатися основною коронкою для створення повного поглиблення. У них зазвичай збираються шматочки матеріалу, який слід прибирати за допомогою перфорованого зубила.

Всі порожнини отворів слід очистити від пилу і залишків будматеріалів. Для цієї мети підійде малярська кисть, а також серветки. Після цього між заглибленнями створюють канали, що з'єднують опуклості підрозетників. При необхідності створення персональної лінії для однієї з розеток варто попередньо зробити канал.

При розміщенні кабелю в гофрованому рукаві забезпечується більш надійний захист провідника РЕ. Штробіть перегородку можна за допомогою молотка і зубила, хоча це досить трудомісткий і тривалий процес, особливо якщо стіни з цегли. Для таких стін підійде тільки механізоване штробление.

Монтаж блоків в гіпсокартоні

Гіпсокартон – один з найбільш піддатливих матеріалів, При роботі з ним практично не виникає ніяких труднощів. За допомогою спеціальної насадки, призначеної для гіпсокартонних листів, в листі просверливаются отвори. Ця робота досить легка. Однак слід уникати зайвого натискання на свердло, щоб не пошкодити крихку основу листа.

Коробки для установки гіпсокартону забезпечені спеціальними лапками, які знаходяться з тильного боку і затягують стакан в нішу. Проміжку між стіною і листом повинно вистачати для приміщення в нього блоку. Якщо не вдається цього зробити, то доведеться руйнувати стіну.

Специфіка установки підрозетників

Для монтажу підрозетників необхідно користуватися спеціальними склянками, які з'єднуються один з одним за допомогою пластикових фіксаторів. Склянки можуть мати різну форму. Вони забезпечують надійне з'єднання всіх елементів. Стіни з цегли припускають, що кріплення буде здійснюватися за допомогою гіпсового або алебастрового розчину. Співвідношення води і суміші – 1: 4.

Слід пам'ятати, що сметанообразная суміш досить швидко сохне: буквально протягом декількох хвилин. Порошок необхідно розчиняти невеликими порціями і відразу закладати в поглиблення. Такий же розчин застосовується при обробці прилеглих бічних граней і дна склянок.Після проведення всіх цих дій блок занурюють в отвір. Правильність позиції встановлених склянок необхідно вивірити з використанням рівня. Не можна допускати виступів за кордону стіни. Після перевірки краю підрозетників слід ретельно вирівняти за допомогою розчину, домагаючись у такий спосіб максимально рівній поверхні. Залишком розчину можна покрити провід, що йде до розетки.

Якщо запланована обробка стін плиткою або штукатуркою, блок повинен злегка виступати зі стіни. Цей виступ може становити від 5 до 7 мм.

Принципи підключення електрики

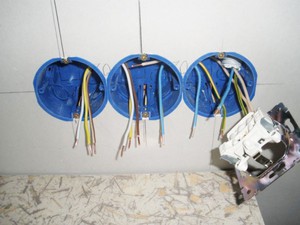

Після того як суміш повністю застигла, можна починати підключення внутрішнього блоку. У разі якщо розетка має шлейфовий тип підключення, дроти йдуть від розподільної коробки в перший підрозетник. Кінці дроту необхідно дуже акуратно очистити від обплетення гострим ножем. Для цієї мети також відмінно підійде Бокоріз. Під час проведення зачистки слід залишити невеликий запас кабелю для створення додаткового підключення при необхідності.

Сховати кабель необхідно, звернувши його спіральним способом і уклавши всередину блоку. Щоб зробити змички, потрібно підготувати шматочки проводів різного кольору. Необхідно простежити, щоб перетину змичок було таким же, як і у провідників лінії живлення. Вони не повинні бути надто подовженими, тому як це завадить коректної постановки розетки в монтажну коробку. Відрізані дроти потрібно зачистити від ізоляційного шару приблизно на 1 см.

Протягнути дроти слід через перехідники блоків, попередньо забезпечивши їх хорошу прохідність і видаливши надлишки розчину.

Встановити блок буде легше, якщо кінці провідників зігнути в сторону клем. Слід зняти захисну кришку з поверхні блоку, після чого припустити затискні гвинти на 5-7 см. До першої розетки приєднується оброблений кінець фази кабелю живлення. Потрібно враховувати також положення клем. Після цього РЕ провідник і нулі кабелю живлення підводяться до 2-ї розетки. Закручувати гнізда надто туго не рекомендується.

При Шлейфування розеток необхідно дотримуватися принципу полярності. Фазний провід відводиться від фази з клемою, а нульовий – від нуля. Підключати захисний провідник необхідно в чіткій відповідності з вимогою Правил улаштування електроустановок, де згадується обов'язкове створення лише нерозбірних з'єднань такого типу.

Ігнорувати цю умову заборонено, адже тоді ризик виникнення нещасних випадків значно зростає. Наприклад, якщо в головній точці харчування блоку силових розеток при монтажі прибрати заземлення, інші учасники цього ланцюга втратять захисний нуль. Надалі, якщо на модуль корпусу потрапить напруга мережі (в разі поломки обладнання), то напруга перейде і на всі інші корпуси електричних приладів, з'єднаних з мережею.

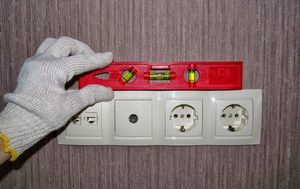

Підрозетники з підключеними до клем жилами монтуються в створені поглиблення. Цей механізм зміцнюється бічними затискачами, після чого необхідно перевірити міцність фіксації всіх елементів. Для цього варто скористатися будівельним рівнем і при необхідності внести корективи. Відкриті частини проводки обмотують ізоляційною стрічкою або обробляють термоусаджуваної губкою. Після завершення цих дій потрібно щільно затягнути саморізи, зафіксувати модуль блоку і поставити декоративну кришку.

Як видно, процес установки блоку розеток не такий вже складний. При наявності мінімальних навичок і техніки можна легко впоратися з цим завданням. Головна умова полягає в тому, що слід заздалегідь все продумати і підготувати до роботи, врахувати всі нюанси і особливості конструкції стін, щоб уникнути виникнення непередбачених труднощів.
