Робота автоматичного і ручного трифазного перемикача фаз

Компанія енергозбуту робить все можливе, щоб споживачі отримували якісну енергію. Однак велика кількість споживачів, які користуються одним джерелом, призводить до того, що витрата енергії відбувається нерівномірно. Це є причиною різкого або плавного падіння напруги. Щоб мінімізувати наслідки дій споживачів, використовують автоматичний перемикач фаз (ПФ).

Пристрій перемикача фаз

Відразу треба відзначити, що перемикач ніяк не впливає на якість енергії, для цієї мети служать блок безперебійного живлення, генератори, акумулятори тощо. Сам ПФ лише вибирає з трьох фаз ту, що найбільш підходить для роботи. З цього випливає висновок: використання перемикача можливо тільки при наявності мінімум двох фаз. Там, де підключена тільки одна фаза, від установки ПФ нічого не зміниться.

Перемикачі можна розділити на дві групи:

• ручного управління;
• автоматичного управління.

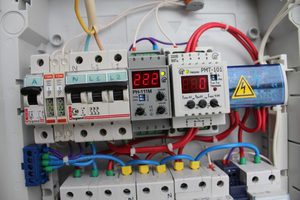

Електропереключатель встановлюється після лічильника, тому якщо стоїть однофазний лічильник, його доведеться міняти на трифазний. Споживана потужність не змінюється, тариф залишається тим же, отже, витрати на установку нового лічильника будуть пов'язані тільки з його вартістю і ціною установки, а також з підведенням додаткових фаз.

Використання ручного типу

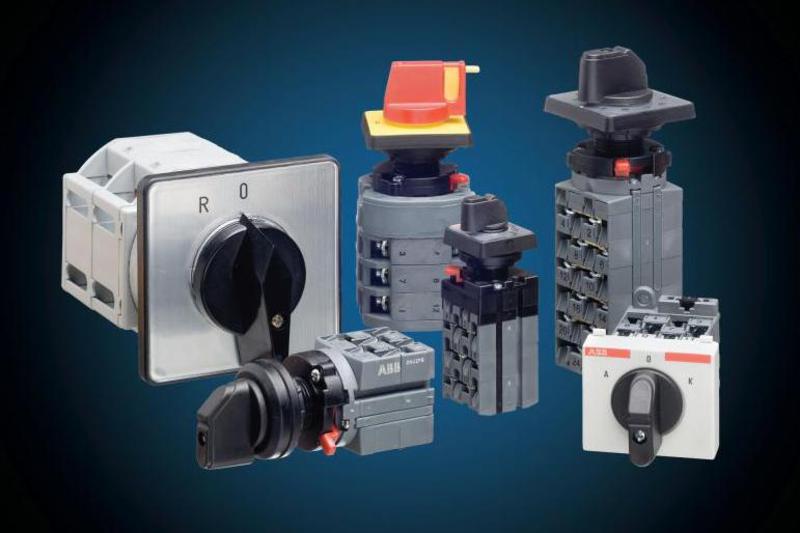

Як ПФ ручного типу може використовуватися трьох- або чотирьохпозиційний кулачковий тумблер. Принцип дії ручного перемикача фаз зводиться до почергового включення пар контактів.

Вони випускаються двох видів:

Перемикач складається з обертового штока, на якому знаходиться один або кілька кулачків. Для фіксації положення є стопор. Використовується кілька пар контактів:

Для повернення в початкове положення рухливі контакти мають пружину. Самі контакти зазвичай покриваються шаром срібла, яке витримує великі температури. Це необхідно для того, щоб при розмиканні великих струмів, контактів не підгорає і не виходили з ладу.

Працює вимикач наступним чином: При обертанні вала кулачок через ізоляційні штанги замикає одну пару контактів. Подальше обертання призводить до того, що перша пара розмикається, а друга замикається. У деяких конструкціях є положення, коли всі контакти розімкнуті. Такий стан називається «вимкнено» і позначається «0».

В інших конструкціях штангу рухатися не кулачок, а виїмка. Позицію, при якій одна з пар контактів замкнута, позначають цифрою 1,2 і так далі. Як правило, на вимикачі показана схема контактів і послідовність їх замикання.

автоматичне управління

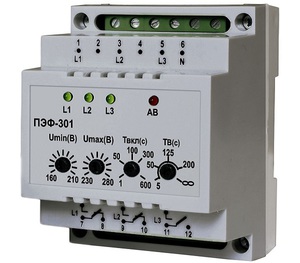

Підприємства випускають трифазний автоматичний перемикач фаз у величезній кількості. На що слід звертати увагу при покупці? В першу чергу на коммутирующий струм. Це максимальний струм, який цей пристрій здатний розривати. Адже перемикання відбуваються без зняття навантаження. Який струм використовується в приміщенні, можна визначити по автоматам, які стоять перед лічильником (якщо лічильник давно вже не міняли, то після нього).

Друге, що допоможе реалізувати свої переваги в налаштуванні, – це спосіб індикації. За цією ознакою прилади можна розділити на:

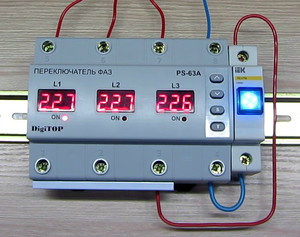

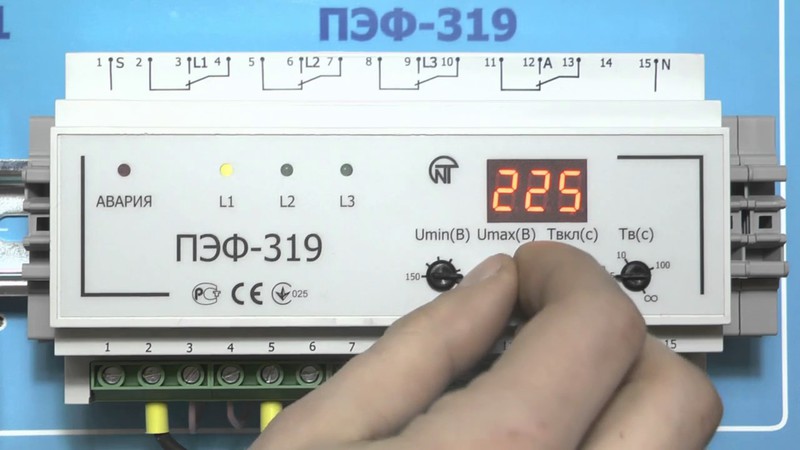

У першому випадку індикація проводиться за допомогою світлодіодів, колір світіння різний, але частіше зелений. Встановлюються на вході кожної фази, тим самим показуючи, яка фаза використовується в даний момент. Рідкокристалічний табло дозволяє, крім усього іншого, стежити за фактичним напругою.

Працює автоматичний трифазний перемикач наступним чином: всі підключені джерела струму знаходяться під постійним контролем, вимірюється величина напруги.Як тільки свідчення основної лінії виходять за межі встановлених величин, переходить перекидання навантаження на резервну фазу.

Спостереження за основною лінією триває, і після того як її свідчення прийдуть в норму, відбувається зворотний перекид навантаження. Для комутації навантаження використовуються магнітні пускачі, їх ще називають реле перемикання фаз.

Способи застосування і запобіжні заходи

Ручні та автоматичні перемикачі дещо відрізняються за своїм призначенням. Якщо в будинку електроприлади захищені від сильних коливань напруги, а зникнення струму не призведе до серйозних наслідків, то можна сміливо використовувати ручний ПФ.

Такий пристрій набагато дешевше. Воно більш надійно, тому що гарантовано не зможе підключити відразу дві фази. За конструкцією може бути замкнута тільки одна пара контактів. Відомий розрив контактів також сприяє однофаз підключенню. Фіксатори не дозволять відбутися мимовільного переключення. Може перемикати досить потужне навантаження.

Недоліком є ​​те, що для перемикання необхідний сама людина. Але найгірше те, що навантаження не має ніякого захисту від перенапруги. Навіть якщо в будинку знаходяться люди, вони не зможуть досить швидко знеструмити будинок або квартиру, а результатом може стати згорілий електроприлад.

Автоматичний перемикач повністю бере на себе контроль і рішення по переключенню. Людина не завжди може помітити перенапруження, автомат же робить це блискавично. Перемикає він теж набагато швидше людини.

До недоліків можна віднести дорожнечу. Втім, більш серйозним недоліком є ​​те, що під час грози прилад може вийти з ладу. Напівпровідникові деталі, що входять до електронну схему, дуже схильні до електромагнітного впливу. Це може привести до порушення роботи всієї конструкції.

Небезпечно самому створювати автоматичний перемикач без належного знання електротехніки та електроніки. Це може бути небезпечно не тільки для електроприладів і мережі в цілому, але і для життя людини.
