Підключення телевізора: як під'єднати антенний штекер
Самостійне підключення телевізора до зовнішнього сигналу виявиться нескладним, якщо розібратися з антенним штекером. Саме за допомогою цього пристрою гніздо приймача з'єднується з ТВ кабелем, передає високочастотний струм від щитка на сходовій площадці або антени горищі, в квартиру. Важливо правильно підібрати співвідношення діаметрів і технічні характеристики провідника, безпомилково обробити кінець кабелю і накрутити штекер.
Вибір провідника сигналу і монтаж
Перед тим як підключити кабель до телевізора, необхідно провести підготовчі роботи, придбати деякі матеріали і технічні пристрої. Подумки прокласти маршрут для провідника телевізійного сигналу, визначити його протяжність, кількість розгалужень і спеціальних пристосувань.
Антенний кабель являє собою провід складної конструкції, здатний без перешкод передавати впевнений сигнал. До складу шнура входять наступні елементи:
центральний мідний сердечник – по ньому протікає мінімальний струм високої частоти;- щільна пластикова ізоляція, що надає жорсткість і надійно оберігає жилу від механічних пошкоджень;
- алюмінієва фольга – це другий провідник, який захищає переданий сигнал від перешкод;
- екрануюча обплетення з тонких зволікань, поліпшує якість прийому і відводить електромагнітні впливу;
- зовнішня ізоляція охороняє всю конструкцію від вологи і руйнування провідників.
Телевізійний кабель обов'язково маркується по зовнішній поверхні. Для побутових приймачів частіше використовують вироби з символами COAXIL CABLE 75 OHM, де перше поєднання вказує на присутність екрануючого (коаксіального) шару, а цифра 75 – хвильовий опір в Омах на частоті 2,15 ГГц, прийнятої для більшості телевізорів.
Прокладаючи кабель по квартирі, враховують кілька важливих моментів. Трасу намічають з видаленням від електропроводки, а телефонний та інтернет канали перешкод не створюють, укладаються в єдиному жолобі. Простягають шнур цілим шматком і без скруток, при потребі перетнути мережу під напругою, роблять це під кутом 90º. При необхідності розвести кабель по різних приміщеннях користуються разветвителями, розташовуючи пристосування в зручних для обслуговування місцях.
типи з'єднувачів
Пристрій, що забезпечує оперативне приєднання кабелю до приймача сигналу, називається штекер антенний для телевізора. Воно дозволяє без проведення спеціальних дій звільняти прилад від зв'язку з комунікаціями простим висмикуванням з гнізда апарату ТВ-кабелю. Це буває необхідно в разі грози або переміщення телевізора на нове установче місце.
Перші антенні штекери до провідників припаювалися, але пізніше з'явилися конструкції, що дозволяють виконати з'єднання без особливих пристосувань: спочатку за допомогою кріпильних гвинтів, а сьогодні – за рахунок тиску при накручування спеціальної втулки на кінець кабелю. Виготовляють телевізійні штекери з міжнародного зразку F: дві циліндричні деталі з металу певним способом накручуються на антенні провідники і щільно обжимають місце контакту.
Таке з'єднання не вимагає від монтажника спеціальних знань і вміння, але порядок проведення маніпуляцій необхідно дотримуватися, щоб не отримати на виході втрату сигналу і низькоякісне зображення. Щоб самостійно обробити кабель і під'єднати до нього штекер, знадобляться інструменти:
- пасатижі для перекушування провідників;
- ніж, щоб різати ізоляцію;
- викрутка, якщо роз'єм старого зразка і з гвинтовим кріпленням.

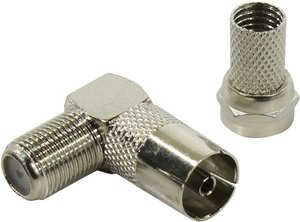

Форма штекерів для антени телевізора буває прямий у вигляді штиря і зігнутої, як буква Г.Остання конфігурація дозволяє наблизити приймач ближче до стіни без перешкоди з боку кабелю.

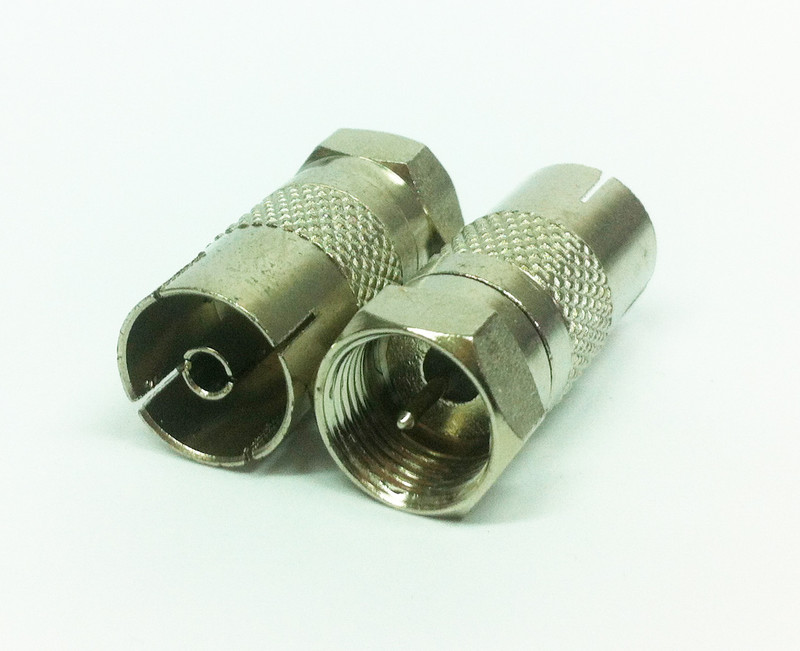

За фігурі підключення виготовляють роз'єми двох типів: хлопчик і дівчинка. Найчастіше на телевізійних приладах використовуються штекери першого виконання, інші застосовують для підключення до підсилювачів, головним станціям мережі і розеток.
Приєднання штекера до антенного кабелю
Підключення кабелю до антени здійснюють за допомогою гвинтів, на ній розташованих. У багатоповерхових будинках сигнал виводиться на колективний щиток, наявний в кожному під'їзді, і приєднання в такому випадку роблять від однієї з клем загальної антеною шини. Після прокладки кабелю по наміченої трасі приступають до розбирання вільного кінця під армування його штекером. Черговість операцій наступна:
- Розрізати зовнішню оболонку, відступивши від краю провідника 1,0-1,5 см. Завдання – не пошкодити оплетку і фольгу, які йдуть глибше.
Видалити відрізаний шматок пластика, а дротяну сітку і алюмінієву папір навернути на кабель. Після цього відкривається доступ до ізолятора центральної жили.- Зробити круговий надріз полімерного сердечника з відступом від торця на 0,7-1,0 см, намагаючись не пошкодити мідний дріт. Пластиковий циліндрик зняти зі стержня і викинути.
- Зачистити розкриті відрізки жили і екранів за допомогою ножа, навернути на фольгу першу частину роз'єму так, щоб мідний дріт потрапив в стрижень штекера. Пасатижами підкоротити центральний провід, щоб відстань до накидної гайки було 4-6 мм.
- Прикрутити залишилася деталь до упору – з'єднувач готовий до експлуатації.
Трапляється, що внутрішній розмір по різьбі штекера виявляється більше, ніж антенного кабелю. Тоді перед загином екрану підмотують ізоляційну стрічку до щільної посадки роз'єму на провідникової шнур. При монтажі необхідно стежити, щоб фольга і оплетка не торкалися центральної жили – від цього постраждає якість передачі ТВ сигналу.

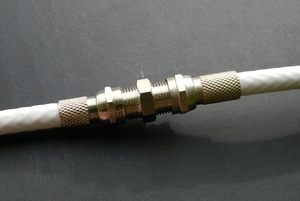

Іноді виникає необхідність з'єднати два шматки кабелю з метою його подовження. Схема виконання операції залишається колишньою, з тією лише різницею, що замість штекера використовується перехідна муфта.
