Кімнатні та зовнішні антени для прийому цифрового телебачення

В найближчому майбутньому на території Росії повністю буде припинено мовлення аналогового телебачення і здійснений перехід на цифровий формат. Пов'язано це з тим, що цифрове телебачення передає більш якісне зображення і звук, і таке мовлення є безкоштовним. Для прийому сигналу необхідно придбати приставку DVB T2, антену для прийому цифрового телебачення, а зображення може виводитися на будь-який телевізор.

види антен

Цифрове телебачення ефірним шляхом, вимагає наявність антени, здатної приймати такий сигнал. На відміну від аналогового телебачення, де передача електромагнітних хвиль здійснюється в метровому діапазоні, цифрові хвильові сигнали вимірюються в дециметрах. Тому такі пристрої відрізняються меншим розміром деталей.

За способом їх розташування антени бувають:

Перш ніж визначитися з вибором виду телеантени, необхідно дізнатися розташування передавального джерела. Якщо він розташований недалеко, і вікна виходять в його сторону, то можна буде придбати кімнатну цифрову антену.

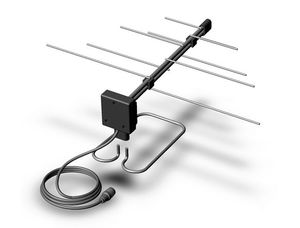

В іншому випадку для гарного прийому її краще встановити на даху будинку. Для зовнішнього застосування добре підходять найпростіші пристрої, виконані з набору алюмінієвих трубок різної довжини. Причому збільшення розмірів йде від кінця до основи конструкції.

Приймальні пристрої для приміщення

Існує думка, що кімнатні антени для цифрового телебачення повинні бути спеціальними, з хитромудрими формами. Особливо цим фактом часто користуються рекламодавці підприємств, що випускають таку продукцію.

Чим більше на ній деталей незвичайної форми, тим більше їх ціна, а на практиці часто від них немає ніякого толку. У зоні потужного сигналу іноді вистачає для прийому всіх 20 каналів цифрового телебачення простого шматка коаксіальногокабелю, довжина якого не більше 20 см. При цьому телевізійний сигнал буде стійким, а зображення на екрані відмінної якості.

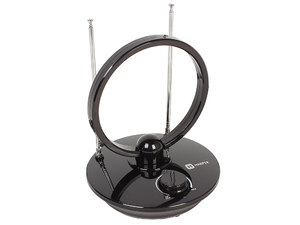

А також електромагнітні хвилі цифрового телебачення з успіхом можна приймати, використовуючи просту дециметрову антену, виконану у вигляді невеликої петлі. За способом прийому сигналу, існують такі пристрої:

Пасивні конструкції працюють тільки на прийом хвиль і передачі їх на цифровий ресивер. Активні антени мають підсилювачем сигналу для роботи в зоні слабкого сигналу. Харчування також можна подати через антенний кабель на пристрій безпосередньо з приставки DTB T2.

Антену з підсилювачем для цифрового ТБ необхідно використовувати тільки при слабкому сигналі, інакше він, навпаки, буде погіршувати якість прийому.

Популярні моделі

Згідно зі статистикою, в даний час особливою популярністю користуються антени трьох виробників: Hama, Remo, Harper. На їх частку припадає більше половини від усього обсягу продажів. Тому при виборі, яка антена потрібна для цифрового ТБ, можна з упевненістю звернутися до продукції цих фірм. Варто розглянути деякі моделі докладніше:

1. Hama 121650 – невелика активна антена для прийому сигналу в приміщенні. Діапазон частот, що становить від 30 до 950 МГц. Завдяки вбудованому вимикача може використовуватися без підсилювача.
2. Harper ADVB-2440 – вулична конструкція, призначена приймати сигнали на відстані до 30 км. Володіє невеликими розмірами і встановлювати її можна безпосередньо на стіну будівлі. А також добре підійде для використання в умовах заміського будинку.
3. Remo Belka – гібридний пристрій, може використовуватися як вулична конструкція, так і в кімнатних умовах. Вона має форму невеликої коробочки і працює в діапазоні хвиль від 470 до 892 МГц.

Можна відзначити ще такі моделі: Remo Groza, BBK DA 15, GALAR-468 AW і ін.

Саморобні вироби для цифрового телебачення

Іноді бувають випадки, коли немає можливості купити антену, а телевізор хочеться подивитися. Такий пристрій можна легко зібрати в домашніх умовах своїми руками. Для цього знадобиться мінімум складових деталей.

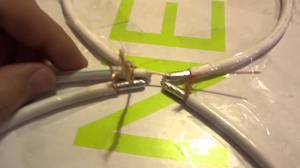

Для виготовлення найпростішої конструкції потрібно антенний кабель, гострий ніж, коробка з-під взуття і скотч. Необхідно від кабелю відрізати два шматки довжиною по 0,5 м. З них зробити дві петлі у вигляді вісімки і за допомогою скотча прикріпити на кришку коробки кінцями назустріч один до одного. На дно коробки слід приклеїти харчову фольгу як екран.

Кінець кабелю, який буде підключений до заготівлі, необхідно очистити від ізоляції на довжину 7-10 см. Потім центральну мідну жилу треба з'єднати з усіма проводами одного боку «вісімки», а дрібні мідні дроти обплетення скрутити в джгут і з'єднати з другою стороною антени.

На другий кінець довгого кабелю слід встановити штекер і з'єднати з ресивером. Таку антену зазвичай використовують в кімнатних умовах, поставивши її на підвіконня.

За такою ж схемою можна зробити вуличну конструкцію, зробивши два квадратних контуру з мідної трубки або дроту.

Але найпростіше зовнішнє пристрій можна зробити з двох жерстяних півлітрових банок. Для цього необхідно підготувати з рейок або тонких дощок Т-образний тримач. До верхньої планки дротом прикрутити обидві банки і потім центральну жилу під'єднати до однієї банку, а мідну оплетку – до іншої.

Якість прийому сигналу такими конструкціями не можна гарантувати, але як тимчасові антени їх з успіхом можна використовувати.
