Двополюсний автомат — це один з найважливіших елементів електричної мережі, який захищає від перевантажень і короткого замикання. Його правильне підключення впливає на безпеку та ефективність роботи всієї електричної системи. У цьому посібнику ми розглянемо основні кроки підключення двополюсного автомата для початківців.
Перш ніж розпочати підключення двополюсного автомата необхідно переконатися, що електрична мережа відключена від живлення. Це забезпечить безпеку та уникне можливих уражень електричним струмом. Крім того, перед початком робіт потрібно переконатися, що автомат відповідає вимогам стандартів та встановленням.
Уважно прочитайте інструкцію, що додається до двополюсного автомата, оскільки може бути вказаний порядок підключення та інші рекомендації виробника.
Для підключення двополюсного автомата потрібно знати, які кабелі відповідають за подачу струму, і які за його відключення. Також необхідно мати знання про типи провідників та роз’ємів, які використовуються у вашій електричній системі. Далі розглянемо процес підключення крок за кроком, щоб ви могли зробити це правильно.
Розглянемо основи підключення двополюсного автомата
Двополюсний автомат (або двополюсний вимикач) є електричним пристроєм, який застосовується для захисту електромереж від перевантаження та короткого замикання. Підключення такого автомата є однією з найважливіших задач при монтажі електричної мережі в будинку або на підприємстві.
Основна перевага двополюсного автомата полягає в тому, що він здатний вимикати обидва полюси електромережі синхронно. Це означає, що при виникненні перевантаження або короткого замикання, обидва провідники будуть автоматично вимкнені від джерела живлення. Це забезпечує більш надійний захист електромережі та виключає можливість пошкодження обладнання або пожежі.
Підключення двополюсного автомата передбачає наявність двох провідників, які підключаються до фазового та нульового виводів автомата. Крім того, необхідно підключити заземлювальний провід до заземлювальних виводів автомата. Заземлення є обов’язковим для забезпечення безпеки та захисту електричної мережі від струму короткого замикання.
Важливо враховувати правильну послідовність підключення провідників до автомата. Спершу слід підключити фазовий провідник до виводу фази на автоматі, потім підключити нульовий провідник до виводу нуля. Заземлювальний провід підключається до виводу заземлення. Важливо також забезпечити надійну фіксацію провідників на автоматі, щоб уникнути їх відключення через вібрації або інші механічні впливи.
Для кращого зрозуміння правильного підключення двополюсного автомата, можна розглянути нижче наведену таблицю:
| Вивід на автоматі | Призначення | Підключення |
|---|---|---|
| Вивід фази (L) | Підключення фазового провідника | Провідник підключають до цього виводу |
| Вивід нуля (N) | Підключення нульового провідника | Провідник підключають до цього виводу |
| Вивід заземлення (PE) | Підключення заземлювального провідника | Провідник підключають до цього виводу |
При підключенні двополюсного автомата дотримуйтесь вимог техніки безпеки та не допускайте підключення до живих провідників без виключення електромережі. Якщо ви не маєте достатніх знань у галузі електрики, краще звернутися до фахівця для виконання даної роботи.
Що таке двополюсний автомат
Двополюсний автомат — це електричний пристрій, який призначений для захисту електричної мережі від перевантажень та короткого замикання.
Основною функцією двополюсного автомата є відключення електромережі в разі виникнення небажаних ситуацій. Він працює на принципі захисту від перенавантаження, коли потужність споживання електричної енергії перевищує допустиме значення, або від короткого замикання, коли струм протікає по незапланованому контуру.
Двополюсний автомат має дві полюси — фазовий та нульовий. Фазовий полюс призначений для підключення фазового проводу, а нульовий — для підключення нульового проводу. Якщо теча струму перевищує задане значення, автомат автоматично відключає електромережу та перекриває поток електроенергії.
У багатьох двополюсних автоматів є також кнопка «Тест» або інший спеціальний механізм, який дозволяє перевірити його функціонування. Завдяки цьому, можна періодично виконувати тестування автоматів та переконатися, що вони працюють належним чином.
Двополюсні автомати використовуються в електричних мережах різних приміщень: в житлових будинках, офісах, промислових комплексах та інших спорудах. Вони є важливим компонентом системи безпеки електричних мереж та забезпечують надійну роботу електроустановок.
Необхідні інструменти для підключення
Для правильного підключення двополюсного автомата вам знадобляться наступні інструменти та матеріали:
- Вимикач: двополюсний автомат, який буде встановлюватись для електричної мережі.
- Електричні проводи: кабель, який буде використовуватись для підключення автомата до основної електричної мережі.
- Шуруповерт: інструмент, який допоможе вам закрутити гвинти на автоматі та кільцеві клеми.
- Вимірювальний прилад: такий як вольтметр або амперметр, який дозволить вам виміряти напругу та струм у електричній мережі перед підключенням.
- Клемна лента або клемні затискачі: для забезпечення надійного з’єднання проводів з автоматом.
Переконайтеся, що у вас з’явилися всі необхідні інструменти та матеріали, перш ніж продовжувати з підключенням двополюсного автомата. Це забезпечить безпеку та правильну роботу вашої електричної мережі.

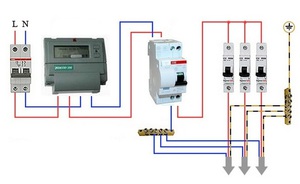

Кроки для правильного підключення
- Першим кроком є вимкнення електропостачання або відключення потоку електрики до місця, де ви плануєте підключити двополюсний автомат. Це гарантує безпеку під час роботи з електрикою.
- Слід зробити план монтажу, включаючи місце розташування двополюсного автомата, кабельні канали та основні з’єднання. Важливо врахувати вимоги електричної системи вашого будинку або приміщення.
- За допомогою отворування в стіні або дереві встановіть пластикову коробку, в якій буде розташовано двополюсний автомат. Заверніть автомат в пристосування для монтажу на DIN-рейку.
- Підключіть фазові і нульові проводи до відповідних контактів двополюсного автомата. Фази можуть мати різну кольорову маркування (часто червона і біла або жовта), а нульовий провідник має бути синього кольору. Використовуйте спеціалізовані зажими для електричних проводів для забезпечення надійного з’єднання.
- З’єднайте весь необхідний електрообладнання, таке як освітлення, розетки або інші електричні пристрої, до виходів двополюсного автомата.
- Переконайтеся, що всі з’єднання надійні і добре затягнуті. Перевірте встановлення двополюсного автомата, чи він правильно закріплений на DIN-рейці і чи всі комутаційні елементи знаходяться на місці.
- Включіть електропостачання або поверніть потік електрики до відповідних автоматів вашої електричної системи. Перевірте роботу двополюсного автомата шляхом увімкнення і вимкнення електричних пристроїв.
