Детальна інструкція зборки металошукача своїми руками

У наш час багато людей намагаються не купувати металошукачі, а збирати їх своїми руками. Як правило, вважається, що річ, зроблена своїми руками набагато гірше, ніж фірмові екземпляри. Практика показала, що якісно виконаний продукт може конкурувати з металошукачами, виконаними на виробництві.

Само собою, що такий апарат, може бути, буде виглядати трохи гірше за своїми естетичними показниками, але щодо технічних даних, він буде конкурентоспроможним.

Загальні відомості по металошукачів

Перед тим як почати збирати власний металошукач, Потрібно дізнатися принципи його роботи і на які види може поділятися подібна техніка.

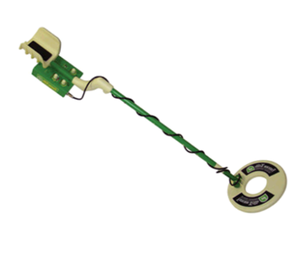

конструкція

В основному металошукачі поділяють на п'ять типів. Вони відрізняються по глибині пошуку та типу металу. Мають різноманітні функції, які спрощують роботу, але все-таки навіть при таких відмінностях можна виділити деякі схожі особливості.

1. Намагнічена котушка – одна із самих основних деталей, яка знаходиться на нижній частині металошукача. Як правило, вона відповідає за пошук металевих виробів. Від потужності і розмірів котушки залежить, на якій глибині можна буде виявити металеві предмети. Крім того, на якість і потенціал намагніченою котушки впливає і робоча схема.
2. Блок управління відповідає в основному за управління головних функцій металодетектора. Ця деталь складається з процесора невеликого розміру, динаміків, і акумулятора. У сучасних версіях металошукача можуть бути додані і інші допоміжні функції.
3. Тримач з підлокітником виконує найпростішу функцію. Це елемент, який з'єднує блок управління і котушку в єдине ціле. Є безліч різновидів таких власників, які мають один постійний або змінюється розмір. В основному це зроблено для того, щоб людина відчувала себе якомога комфортніше при пошуку металевих предметів, а не нахилявся постійно.
4. Кабель котушка відповідає за взаємодію між блоком управління і намагніченою котушкою.

Принцип роботи

Структура системи металошукача тільки на перший погляд може здатися складною. Насправді, весь процес – це просто тяжіння металевих виробів за допомогою намагніченої котушки. У той час як котушка починає притягувати металеві деталі, через неї проходять магнітні хвилі, а вже після цього лунає сигнал.

Варто відзначити, що котушки працюють на низьких або високих частотах. Якщо апаратура працює на низьких частотах, то металеві вироби в основному будуть знайдені тільки на глибині чотирьох метрів. Крім того, металошукач, який працює на низьких частотах, може виявити тільки великі за величиною зразки, в той час як маленькі металеві деталі на поверхні залишаться непоміченими. Металодетектор, який реагує на високих частотах, навпаки, знаходить тільки дрібні деталі на поверхні, при цьому не може працювати на глибині більше двох метрів і шукати великі за розміром предмети.

Типові різновиди

Металошукачі можна розділити на 5 типів, враховуючи пристрій, який відповідає за передачу та отримання сигналу.

1. Перший тип металошукача виконаний по типу «прийом-передача». Структура апарату має дві індуктивні котушки, які відповідають за передачу і прийом сигналу, тобто кожна виконує свою певну мету. Пристрій працює так, щоб сигнал в спокійному стані металошукача не попадав на приймальню котушку, а коли проводиться пошук металевих предметів, навпаки, відбувалося посилення сигналу, який далі потрапляє в блок управління.
2. Індукційний тип повністю повторює перший варіант металошукача, Так як система також має в наявності дві котушки, спрямовані на передачу і прийом, але вони працюють як одне ціле. При самостійній збірці це може викликати проблеми при виявленні відбитого сигналу.
3. Металошукачі, які зроблені з використання LC – генераторів, Користується великою популярністю. Часто саме такий вид апаратури і виробляють своїми руками. Техніка працює тільки на малій частоті, але це, в свою чергу, компенсується зручністю використання і легкістю збірки. Принцип роботи полягає в частоті, яка змінюється в міру наближення до металевого предмету.
4. Куметр – це ще один варіант металошукача, Який також працює за допомогою LC – генератора. Чим ближче знаходитися метал, тим нижче стає добротність. Такий металодетектор своїми руками дуже просто зібрати, але є і один мінус, нестабільна робота при низьких температурах.
5. Імпульсна різновид металошукачів працює за допомогою передачі вихрового струму, який починає реагувати на металеві об'єкти. В цей час на блок управління передається імпульсний сигнал, який посилюється або ставати слабкіше в залежності від відстані до металевої деталі.

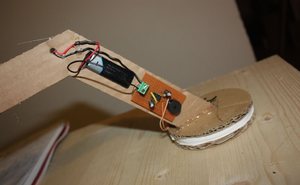

Як зробити металошукач своїми руками?

Зробити власний саморобний металошукач не дуже складно, навіть якщо немає певних навичок в електриці і в самій системі. На сьогоднішній день існує досить велика кількість металошукачів, які можна зібрати в домашніх умовах. Вони відрізняються за схемами, які доводиться використовувати для створення блоку управління, матеріалами і складністю складання.

Як правило, найскладніший металошукач збирається по схемі, де необхідно встановити в структуру системи відразу два генератора. Це досить складно для новачка. Є й більш простий вигляд металошукача, який можна спокійно зробити в домашніх умовах, при цьому використовувати тільки підручні матеріали.

Збірку саморобного металошукача потрібно починати з розробки корпусу. Він повинен собою представляти просту штангу, яка може бути зварена або з'єднана кріпленнями. Фактично певних рамок корпусу немає. Тут кожна людина може зробити штангу під себе, але важливо пам'ятати про деякі фактори.

В першу чергу, матеріал, який підбирається для виготовлення корпусу, повинен бути досить міцним, щоб довгий час витримувати вагу дорослої людини. Крім того, не можна забувати і про розміри такої штанги, адже якщо неправильно підібрати довжину під свій зріст, при кожному пошуку металевих об'єктів доведеться по кілька хвилин стояти в зігнутому стані.

Багато людей спрощують собі завдання по створенню корпусу використовуючи простий милицю, який до того ж має відразу і підлокітник. Милиця можна легко підібрати під свій зріст, і коштує він не надто дорого.

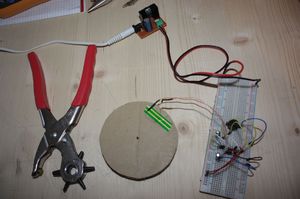

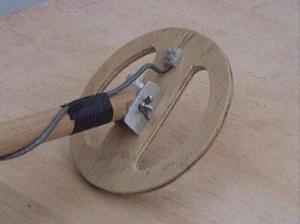

Пошукова котушка

Зробити саморобну котушку для пошуку досить складно, але можна. Насамперед необхідно приступити до створення пристрою для намотування котушки. Для початку потрібно взяти просту дошку розміром 18 на 18, цвяхи і кембрік.

Після цього на дошці потрібно намалювати рівний круг і вбити за його діаметру не менш 16 цвяхів, Так щоб вони трохи випиналися приблизно на 2 см. Після цього на цвяхи встановлюються кембрики, які міцно обмотуються мідним дротом. В кінці роботи весь мідний коло закріплюється міцно нитками, які потрібно намотати по всьому діаметру і обробити епоксидною смолою.

Треба залишити довжиною 4 см висновок, затягнути котушку ізолентою і екранувати за допомогою фольги. Мідний дріт потрібно облужени довжиною 1,25 см і після цього знову намотати його на котушку. Далі дія повторюється, а, точніше кажучи, котушка обмотується ізоляційною стрічкою. До висновку котушки ще потрібно буде припаяти контактну площадку.

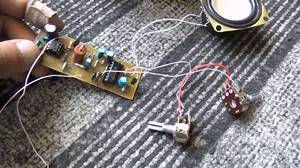

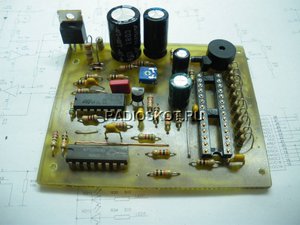

Блок керування

Для створення блоку управління потрібно:

• батарея акумуляторна потужністю 9 вольт;
• схеми;
• динамік на 8 Ом;
• підсилювальний транзистор.

Всі необхідні деталі можна знайти в старому приймачі транзисторного типу. Для складання блоку управління необхідно буде знайти відповідний корпус і монтувати всі деталі.

Схема і котушка з'єднуються разом за допомогою екранованого проводу. Кабельний екран припаюється до висновку котушки, встановлюється ізоляція, а кабель фіксується до корпусу за допомогою ізоляційної стрічки.

висновок

Зробити металошукач початкового рівня досить просто в домашніх умовах за допомогою підручних засобів. Все що потрібно робити, це слідувати інструкціям і складальних схемах апаратури. У підсумку виходить модель, яку можна використовувати для пошуку дрібних металевих об'єктів на глибині до 1 м.
