Класифікація та правила складання електрощитів

Сьогодні практично в кожній квартирі використовується велика кількість побутових електроприладів. Щоб правильно розподілити і збалансувати від них навантаження на електричну мережу, необхідно розділити її на окремі контури. Правильно виконана збірка електрощитів дозволяє успішно вирішити це завдання. Саме ці пристрої дозволяють зробити роботу побутових приладів безперебійної та безпечної для людини.

Класифікація за ступенем захисту

Найчастіше збірку щитів проводять поза приміщеннями, якщо присутній відповідний захист корпусу. Існує кілька ступенів захисту, які визначають місце розташування пристрою. Щитки поділяються на такі групи:

1. IP20, IP30 – пристрої, монтаж яких проводять всередині приміщень зі зниженою вологістю, так як вони не мають від неї захистом.
2. IP44, IP54 – група, що об'єднує конструкції, які мають підвищену захищеністю від сторонніх предметів і сильної вологості. Допускається їх монтаж поза приміщеннями, якщо існує захист від прямого попадання води.
3. IP55, 65 – пристрої, що володіють підвищеним ступенем захисту від попадання вологи, частіше встановлюються на відкритому повітрі. Крім того, вони мають гарну пилонепроникність.

Поза приміщення монтують пристрої накладних і підлогових видів. Зазвичай їх встановлюють на стінах будівель, опорах, спеціальних підставках або корпусах устаткування. Корпуси щитків можуть бути металевими і пластмасовими. Зазвичай з металу виготовляють більші конструкції, а з пластику – невеликі щити для використання всередині приміщень.

Різновиди обладнання за призначенням

Існує велике різноманіття пристроїв, що мають різне призначення. Відрізняються вони і комплектацією встановленого в них обладнання. Основні види щитків поділяються на такі пристрої:

1. Вступний розподільний шафа. Призначений для прийому електроенергії від силових трансформаторів або живильних ліній електропередач. Зазвичай в ньому встановлюють комутаційні і захисні пристрої. Від цього шафи здійснюється розподіл електроенергії на інші щити.

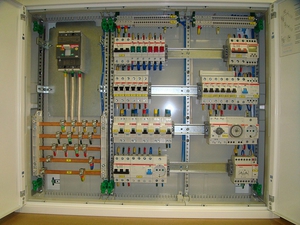

2. Головний розподільчий щіт. За своїми функціями пристрій схоже з вступним шафою. Крім того, в ньому встановлюють вимірювальне обладнання й прилади обліку для контролю над роботою щита.
3. Щит введення резерву. Володіє автоматичними пристроями для контролю над роботою мережі і перемикання на резервні джерела.
4. електрощит поверховий. Встановлюють його на поверхах багатоквартирних будинків для прийому електроенергії і розподілу її по квартирним щитів.

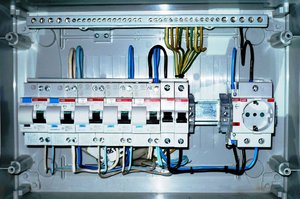

5. щит квартирний. Знаходиться безпосередньо в квартирі або на сходовому майданчику. Включає в себе прилад обліку та пристрої захисту.

Існують також пристрої захисту, управління, автоматики, постійного струму і т. Д.

Правила установки пристроїв

Конструкції щитів можуть бути різними: навісними, підлоговими, вбудованими. Розрізняють їх також і за функціональним призначенням. Наприклад, головні розподільні щити призначені для постачання змінним струмом громадських і виробничих будівель.

Силові шафи застосовують для забезпечення електроенергією як вуличні, так і що знаходяться всередині будівлі електроприлади. Існують ще щити станцій, які здійснюють автоматичне керування електроустановками. При складанні цього пристрою в квартирі слід враховувати наступні правила:

1. Всі електроприлади, які мають велику потужність, повинні бути виділені в окремі групи. До них відносяться посудомийні і пральні машини, кондиціонери, електричні плити, духові шафи та інші агрегати, що споживають потужність понад 2 кВт. На кожен контур повинен стояти автомат, що оберігає лінію від перевантажень.Крім того, кожна ланцюг не повинна мати ніяких відгалужень і бути виконана з цілого відрізка кабелю.
2. Електроприлади, що володіють невеликою потужністю, підключають проводом з перетином 2,5 мм² і захищають автоматичним вимикачем, розрахованим на максимальний струм в 16 А.
3. Прилади середньої потужності, до яких можна віднести духові шафи, підключають кабелем з перерізом 4 мм ² і захищають автоматом на 20 А.
4. Для ліній, на яких приєднані більш потужні прилади, використовують дріт 6 мм² і автомат на 32 А.

Крім того, розеткові і лінії освітлення на кожну кімнату найкраще робити окремими контурами. Для безпечної роботи кожної лінії досить буде автомата на 10 А.

Вимоги по збірці

Перед початком збирання необхідно скласти схему пристрою з усім обладнанням. Відповідно до цього кресленням буде легше вибрати модель щита і скомплектувати його. Існують вже готові стандартні схеми забезпечення електропостачанням типових квартир. На них зазвичай відзначена вся модульна автоматика: вимикачі, пристрій захисного відключення, контактори і т. Д. Також на них позначені всі перетину і потужності кабельних ліній.

Після цього за певними параметрами вибирають марку щита. Тут враховують ступінь захисту, матеріал корпусу і вид дверки, спосіб кріплення, кількість модулів і їх розміри. При виборі кількості модулів завжди слід залишати деякий запас. Краще буде, якщо залишиться порожній простір, що не вистачить місця для їх установки.

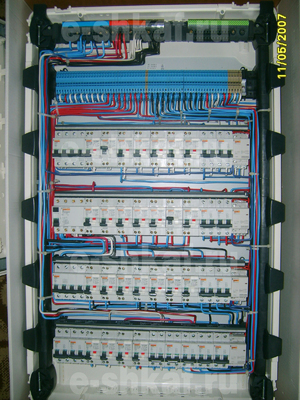

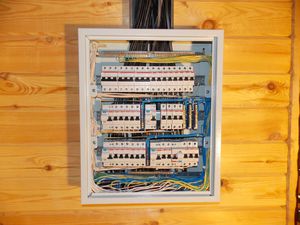

Більшість сучасних щитів обладнано знімними дин-рейками, тому всі модулі для зручності можна збирати на столі. Зазвичай на одну рейку навішують пристрої захисного відключення, а під ними на іншу відповідні автомати.

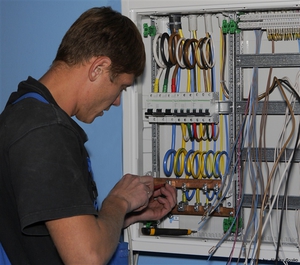

Після установки автоматичних вимикачів їх під'єднують проводами. Для полегшення складання можна скористатися спеціальними різнокольоровими наконечниками. Всі наконечники обжимаються спеціальними прес-кліщами для міцності з'єднання.

Якщо автоматів багато, то можна скористатися гребінками, які випускають спеціально для їх з'єднання. Після складання щит обов'язково слід перевірити, подавши на нього напругу. При цьому він не повинен нагріватися і видавати зайвих шумів під час роботи.
