Виконання заземлення та занулення електроустановок

Обов'язковою умовою безпечного функціонування електроприладів і різного устаткування є якісне заземлення та занулення. Така робота виконується самостійно, що дозволяє уникнути виходу з ладу техніки через її перенапруження і коротких замикань в мережі. Заземлення та занулення електроустановок виконується з урахуванням особливостей обладнання, що попередить його передчасний вихід з ладу.

визначення понять

Під заземленням прийнято розуміти використання спеціальних конструкцій, які з'єднують електропроводку будинку або окремі прилади з землею. Завдяки наявності такого захисту дотик до поверхонь, які знаходяться під напругою, не призведе до летального результату, А удар струму буде мінімальним. Виготовляється захист з електрообладнанням, які мають ізольовану нейтраль. Заземлювальні пристрої можуть виконуватися цілою групою провідників, що з'єднують з землею струмопровідні елементи.

Заземлення електрообладнання також збільшує аварійні струми замикання, що необхідно в тих випадках, коли наявна захист спрацьовує при попаданні під напругу неструмоведучих частин. Це дозволяє попередити вихід обладнання з ладу при замиканнях, Некваліфікований ремонт та втручанні в електромережі. Сьогодні прийнято виділяти кілька різновидів заземлення:

• робочий тип забезпечує безперебійну роботу електрообладнання в штатному і аварійному режимі;
• захисний тип забезпечує безпеку електроустановок, попереджаючи пробою на корпус і робочу поверхню струмоведучих проводів;
• грозозахисний тип відводить блискавку від будівель, відводячи розряд в землю, попереджає пошкодження електрообладнання та загоряння будівель.

Прийнято також розрізняти штучно виготовлене і природне заземлення. Перше виконується для захисту споруд і електроприладів від підвищеної напруги. Такі пристрої складаються з металевого стержня, дроти, труб некондиційного типу і сталевих кутових пристосувань. Природне заземлення також виготовлено людиною, проте спочатку він не призначається для захисту від підвищеної напруги. Як нього можна розглядати залізобетонні споруди, трубопроводи, обсадні труби і т. Д.

Занулення також забезпечує необхідний захист електрообладнання, попереджаючи його вихід з ладу через замикань і перенапруги в мережі. Такий вид робіт відрізняється від заземлення принципом монтажу та призначенням. Занулення має на увазі підключення струмопровідних елементів до корпусу електроприладу або металевих деталей. Для забезпечення безпеки обов'язково з'єднання з нейтраллю, яка є джерелом трифазного зниженої напруги.

Основним завданням занулення є захист електрообладнання і робочого персоналу від ураження струмом за рахунок спрацьовування автоматичного комутаційного обладнання. Принцип роботи такого захисту полягає в створенні штучних коротких замикань при попаданні струму на корпус техніки або у випадках пробою ізоляції. Виникнення короткого замикання призводить до спрацьовування:

• запобіжників;
• автоматичних вимикачів;
• спеціального захисту від короткого замикання.

Заземлення відрізняється від занулення застосуванням спеціального обладнання, яке використовує нейтраль і за рахунок коротких замикань розриває ланцюг, попереджаючи серйозної поразки електричним струмом. Особливістю занулення є необхідність високої потужності струму нульового проводу, за рахунок якого відбувається коротке замикання.Тільки в цьому випадку можна забезпечити стовідсоткову ймовірність захисту від ураження електрикою при наявності проблем в електропостачанні. Якщо потужності нульового проводу і струмів короткого замикання недостатньо, це призводить до появи підвищеної напруги в електрообладнанні.

вибір технології

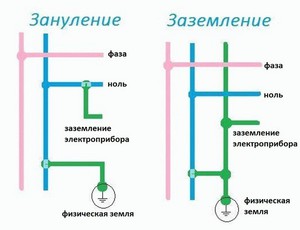

Плануючи електрозахист будинку, багато хто з нас замислюється про виконання додаткового захисту електропостачання. Однак домовласники не завжди розуміють, в чому різниця заземлення та занулення. Основними відмінностями є:

• при заземленні надлишковий струм відводиться в землю, а при виконанні занулення напруга скидається в щитку на нуль;
• заземлення вважається найбільш ефективним способом захисту людини від ураження електрострумом.

Зробити заземлення простіше, ніж занулення. В останньому випадку буде потрібна допомога фахівця, який повинен розрахувати оптимальні показники нульового струму і лише після цього можна буде забезпечити правильність роботи захисного обладнання.

До виконання заземлення найчастіше вдаються власники приватних будинків, а ось власникам квартир в багатоповерхівках потрібно робити занулення, для чого додатково встановлюють УЗО і аналогічні пристрої, що попереджають ураження струмом і пошкодження працюючих електроприладів. При правильному пристрої захисту можна повністю виключити небезпеку ураження електрострумом, а різна техніка і прилади будуть повністю захищені від ймовірних стрибків напруги і замикань в мережі.

Для забезпечення якісного захисту при зануленні необхідно враховувати фазність приладів і виконувати складні розрахунки. Самостійно провести таку роботу не представляється можливим. Тільки досвідчений електрик правильно спланує підключення, встановить відповідні захисні пристрої і проведе якісне занулення.

Виконане заземлення не буде залежати від різниці приладів, тому його простіше облаштувати самостійно, навіть не маючи будь-яких професійних навичок. Скинути зайву напругу в землю набагато безпечніше, ніж монтувати додаткові пристосування, які відводять струм на щиток.

Сьогодні у продажу є вже готові комплекти для заземлення приватного будинку. Буде потрібно тільки заглибити на кілька метрів в землю металевий контур, підключити до нього фазу зі щитка, що й дозволить забезпечити максимальну безпеку використовуваних електроприладів. Можна підібрати різні комплекти, які підходять для дачі або повнорозмірного приватного будинку, відрізняються своєю конструкцією, способом підключення і максимально можливим навантаженням.

В останні роки відзначається тенденція, коли повноцінне занулення виконується на виробництві та підприємствах, де потрібно забезпечити підвищену електробезпека експлуатованим приладів і промислового обладнання. Звичайні ж домовласники з метою захисту від ураження струмом облаштовують найпростіше заземлення, зробити самостійно яке не складе особливих труднощів.

Різновиди захисних систем

Основні вимоги до заземлення та занулення описані в Гості, що спрощує виконання такої роботи і стандартизує використовувані пристрої. Захисні системи відрізняються способом облаштування, принципом роботи і використовуваним додатковим обладнанням.

Система TN-C була розроблена в Німеччині ще на початку минулого століття. Такий захист передбачає використання єдиного кабелю з PE провідником і нульовим проводом. Недоліком цієї системи заземлення є поява надмірної напруги при порушенні корпусу обладнання та отгоранія нуля. Незважаючи на наявні недоліки, TN-C користується сьогодні популярністю завдяки простоті в реалізації.

Системи заземлення TN-S і TN-C-S використовують два дроти, які відходять від щитка і йдуть в землю.Контур виконується у вигляді складної металевої конструкції, що повністю виключає можливість ураження струмом і вихід з ладу електроприладів при наявності проблем з електропостачанням. Ця схема вийшла надзвичайно вдалою, вона користується популярністю і облаштовується на дачах і в приватних будинках.

Заземлення по типу TT ґрунтується на поєднанні контуру електроустановки з металевими елементами, що знаходяться під землею. Така схема не отримала сьогодні належного поширення через складність в реалізації, а також можливих перепадів напруги в мережі.

Різновид захисту OT має на увазі передачу зайвої напруги на корпус і в землю з нейтрали, яка ізольована від грунту і підключена до приладів з великим опором. Така схема набула поширення при використанні електричного обладнання, якому потрібні стабільність і підвищена безпека.

Популярні способи занулення

Занулення PNG відрізняється простотою конструкції, Що пояснюється поєднанням захисних і нульових провідників. До недоліків цієї системи безпеки відносяться підвищені вимоги до взаємодії провідникового перетину її потенціалів. PNG широко використовується при необхідності занулення асинхронних агрегатів, що працюють в трифазних мережах.

Найбільшу популярність сьогодні отримали модифіковані системи занулення електроустановок, які живляться від однофазної мережі. У них використовується загальний поєднаний PEN провідник, що з'єднується з глухозаземленою нейтраллю. Після такого з'єднання відбувається поділ кабелів PE і N, які далі підключаються до корпусу або аналогічних приладів захисту. Перевагою такої технології занулення є її універсальність, можливість використання в однофазної і трифазної мережі, а також простота конструкції і повна безпека.

Заземлення та занулення електроустановок дозволяє захистити техніку від стрибків напруги і коротких замикань. Занулення має на увазі використання спеціального обладнання, яке дозволяє перенаправити зайву напругу на щиток. Такий захист використовується переважно на промислових підприємствах і об'єктах, де потрібна підвищена безпека роботи обладнання. Власники приватних будинків можуть самостійно виконати заземлення, що дозволить їм захистити себе і використовуються споживачі електричного струму від замикань і перепадів в мережі.
