Розшифровка ВРУ і експлуатація вступних пристроїв в електриці

Для з'єднання і правильної експлуатації об'єктів у сфері електрики використовуються різні пристрої та прилади, що мають певну функцію. Для під'єднання лінії до декількох об'єктів одночасно (з локальною мережею) призначено ВРУ. Розшифровка в електриці цієї абревіатури звучить як «ввідно-розподільний пристрій». Воно призначене для виконання різних функцій і додатково комплектується приладами обліку.

Сфера експлуатації

Головне призначення обладнання – прийом, а потім подальший розподіл вхідних електроенергії. Щити розподільні пристрої призначені для експлуатації на будь-яких типах об'єктів, в тому числі виробничих, побутових, будівельних. Прилади повинні відповідати параметрам електричної мережі: напрузі і потужності споживання. Процес складання і комплектації ВРУ строго контролюється, до них пред'являється ряд жорстких вимог, всі дії виконуються тільки вручну.

Виробники пропонують як універсальні моделі, призначені для мереж зі стандартними параметрами, так і особливого призначення. Місце розташування розподільних пристроїв в будівлях завжди вказується в проекті по забезпеченню електропостачання. У ньому також вказуються характеристики всієї вхідної в комплект апаратури. Після установки і зборки уповноваженими особами проводиться опломбування лічильників з метою блокування несанкціонованого доступу до особливо важливих приладів.

У приватних домоволодіннях установка вступних пристроїв виправдана тільки при необхідності розподілити загальне навантаження на кілька об'єктів, наприклад:

У таких випадках монтується головний блок, а потім встановлюється окремий розподільчий пристрій на кожну з будівель.

Комплектація обладнання

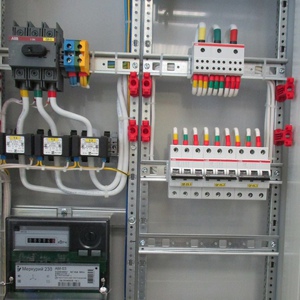

Всі моделі комплектуються різними способами, в залежності від пропонованих вимог до них при експлуатації або індивідуальних побажань майбутнього власника. У стандартному виконанні обладнання включає захисну автоматику і вимірювальну апаратуру, крім того, складовими ВРУ є:

• вступний вимикач в автоматичному режимі;
• вступне ПЗВ;
• групові вимикачі (дифавтомати);
• шини струмопровідні, нульові і шини заземлення;
• дроти, комутуючі всю апаратуру в єдиний комплекс;
• клеммники.

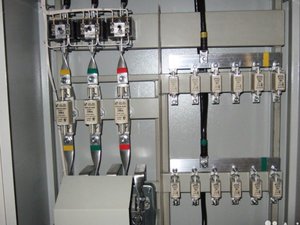

Залежно від сфери експлуатації, розподільні пристрої оснащуються кварцовими запобіжниками і трансформаторами, а також обмежувачами напруги. Кожен проект являє собою набір окремих вимог і параметрів до організації електропостачання об'єкта.

Основні функції

Крім головної функції – прийому і розподілу вхідної електроенергії, ВРУ виконують ряд інших функцій. Завдяки їм на місці установки можна об'єднати в єдину систему всі прилади і здійснювати комфортне, а також безпечне управління з однієї точки. Установка розподільних пристроїв дозволяє:

• запобігти короткі замикання і захистити від них споживачів;
• попередити витік струму і інші аварійні ситуації;
• враховувати кількість витраченої електроенергії;
• правильно розподілити навантаження в мережі;
• оперативно підключати і відключати пристрої, приєднані до ланцюга на цій ділянці.

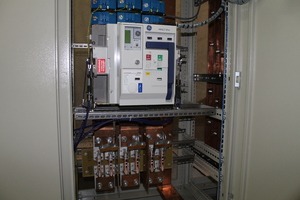

Найбільш низьковольтних пристроєм є ВРЩ. Розшифровка абревіатури – вступний розподільний щит. Це головне обладнання в комплекті, Яке виконує контроль і управління електричними мережами, а також забезпечує захист від перебоїв. Апаратура представлена ​​у вигляді декількох функціональних блоків, які розташовуються в панелях з механічним або електричним з'єднанням.Вона забезпечує введення і розподіл вхідних енергії до групових користувачам.

Класифікація та види

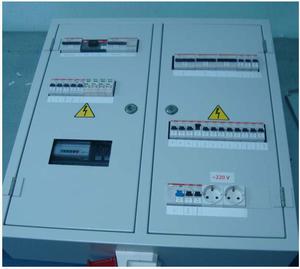

Система класифікації пристроїв заснована на показниках номінального струму (250А, 400А, 630А), а також на додатковій кількості приладів в комплектації. Виробники пропонують кілька типів ВРУ:

• оснащені автоматичними вимикачами;
• з приладами освітлення;
• з відсіками для під'єднання приладів вимірювання та контролю.

У приватному господарстві і в багатоквартирних будинках актуальні моделі, в яких передбачена можливість окремого підключення ПЗВ (пристрої захисного відключення). Така функція підвищує безпеку користування електричними мережами та електроприладами зокрема. При виникненні аварійної ситуації, замикання, торкання руками оголені дроти або перепаду напруги автоматика відключить харчування.

Устаткування, яке оснащено датчиками освітлення, призначене для зовнішнього монтажу. Як правило, такі встановлені в громадських місцях, в під'їздах, на сходових площадках, тамбурах загального користування. Моделі, оснащеними автоматами включення-виключення обладнання, відрізняються найбільш компактними розмірами і мають найбільший попит в побутовій сфері.

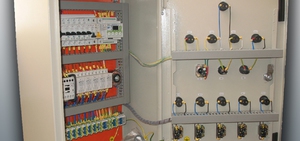

Технічне виконання апаратів визначає їх класифікацію на підлогу і підвісні, а також за місцем проживання – вуличні або призначені для приміщень.

особливості монтажу

Функціонування ВРУ залежить не тільки від технічних параметрів, а й правильного монтажу на місці експлуатації. При придбанні обладнання необхідно упевнитися в наявності сертифікату відповідності всім стандартам, що підтверджує якість виробу. Крім того, проводиться аналіз вимог: для безперебійної роботи перевіряються захисні механізми і автоматика, а також можливість їх установки на вхідних-вихідних пунктах.

Підключення водно-розподільних пристроїв здійснюється в суворій відповідності з кольоровим маркуванням кабелів і проводів. При покупці приладів важливо правильно розрахувати потрібні значення напруги мережі і сили струму. Монтаж обладнання здійснюється в суворій відповідності з проектної документації.
