Що називається захисним і робочим заземленням: визначення та відмінності
Заземлення електричних установок буває двох основних видів – захисне і робоче. У нормативних документах Міненерго визначення робочого заземлення наступне: заземлення точок струмопровідних елементів електричної установки називається робочим, якщо воно створюється не з метою безпеки. У цьому його відмінність від захисного, яке повинно в першу чергу забезпечувати безпеку.
Призначення і принцип роботи
Робоча або функціональне заземлення створюється не для захисту, а для нормальної експлуатації установки. При його створенні роблять так, щоб установка контактувала з землею. Основне призначення – зведення до нуля ймовірності ураження струмом при зіткненні людини з корпусом установки або з її струмопровідними елементами, які знаходяться під високою напругою.
Такий захист використовується в електромережах з 3-фазною системою розподілу електричного струму.
Ізольований нейтральний провідник потрібен для електричної мережі, напруга якої становить менше 1000 вольт. У тих мережах, напруга яких понад 1000 вольт, можливе використання будь-якого режиму нейтралі.

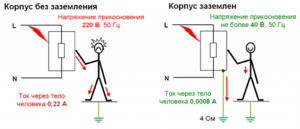

Між корпусом електричної установки і грунтом зменшується напруга. Його величина стає менш небезпечною. У тому випадку, якщо корпус електричної установки не матиме робочого заземлення, дотик до нього призведе до тих самих наслідків, що і контакт з фазним проводом. З урахуванням того що електричний опір взуття і підлоги невелика в порівнянні з опором грунту, струм може стати небезпечним.

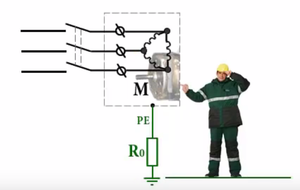

Якщо все буде функціонувати правильно, то струм, який пройде через тіло людини, яка не завдасть жодної шкоди. Напруга в цьому випадку теж буде невеликим: майже вся енергія піде в грунт. Сприятиме цьому заземлюючий провідник – по-іншому він називається заземлювачем.
Відмінності між видами заземлений

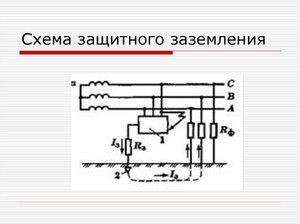

Між робочим та захисним заземленням є істотні відмінності. Головне з них полягає в призначенні. У той час як робоче забезпечує нормальне функціонування електричного обладнання, захисним заземленням називається захист від ураження електрострумом. Крім того, воно сприяє захисту обладнання від виходу з ладу в разі, якщо корпус буде випадково пробитий. Якщо будівля має блискавковідвід, то захисне опір буде перешкоджати можливої перевантаження під час грози.
Робоча заземлення електричних установок при ПП захищатиме самі прилади і людини, але головне його призначення – забезпечувати правильну роботу обладнання.
Робоча заземлення використовується лише на промислових підприємствах, а в житлових будинках монтується заземлювальний провідник, підведений до розетки. Але все ж є електроприлади, що таять в собі можливу небезпеку, тому не буде зайвим і їх заземлення із застосуванням глухозаземленной нейтрали.
особливості конструкції

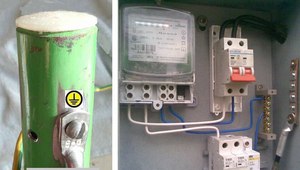

Робоча заземлення – це встановлені в грунті металеві прути. Вони грають роль провідників електроструму і здатні відводити електрику вглиб на кілька метрів. Такі залізні штирі є сполучними елементами між шиною заземлення та клемами електричного обладнання. В результаті утворюється металева зв'язок.
Такий зв'язок є в кожному житловому будинку. З її допомогою з'єднуються верхівки заземлювачів. Вона зводиться до вступного щитка і потім розводиться по всіх квартирах. Роль заземлювального провідника в цій конструкції грає шина або провід, площа перерізу якого – мінімум 4 кв. мм.
Одночасне застосування і загальні правила
Електроустановка не буде достатньо захищена, якщо її обладнати лише одним заземленням.Заземлювачів обов'язково повинно бути декілька, тому що грунт – це нелінійний провідник.
Електричний опір ґрунту багато в чому залежить від величини напруги і від площі контакту з прутами:
- Якщо використовувати тільки один заземлитель, то площа контакту буде невеликою. Її не вистачить для того, щоб робота електричної установки була безперебійної.
- Якщо буде встановлено щонайменше два заземлювача на достатній відстані один від одного, то діяти вони будуть ефективно. Найкраще встановлювати їх на відстані від 1 до 2 м.
Важливо дотримуватися правил ПУЕ, згідно з якими:
- Заборонено застосовувати в якості заземлювачів елементи трубопроводу, незалежно від призначення останнього.
- Не можна виводити кабель назовні і приєднувати його до погано підготовленою контактної майданчику на шині. Справа в тому, що будь-який метал володіє певним потенціалом. Під впливом різних факторів навколишнього середовища починає утворюватися гальванічна пара, а це призводить до корозії.
- Не можна по черзі заземлювати кілька електричних установок один з одним.
Також потрібно пам'ятати: кабель повинен бути тільки один на одну контактну площадку шини. Якщо правила не будуть дотримані, то при ПП одна установка буде перешкоджати нормальному функціонуванню інший.
Заходи безпеки
Щоб захистити людину від струму напругою менше 1000 вольт, потрібно проводити заземлення всіх металевих елементів електричного обладнання. Якщо людина отримає травму від струму, то на його тілі залишиться опік. Можливі втрата свідомості або зупинка серця.
Дуже важливо, щоб кожна конструкція повністю відповідала вимогам безпеки, Які пред'являються для забезпечення належного функціонування електромереж і запобіжників.
Щоб захистити людей від ураження струмом, потрібно не допускати контакту з металевими елементами електроустановки. Для цього можна провести повну ізоляцію. У цій справі допоможе огороджувальна конструкція, споруджена навколо електроустановки.
