КУП – коробка зрівнювання потенціалів

Сучасні норми експлуатації електрообладнання наказують забезпечити приміщення, в якому є електрика, системою зрівнювання потенціалів. Таких систем повинно бути дві – основна і додаткова. У ролі доповнення зазвичай виступає КУП – коробка зрівнювання потенціалів, що запобігає ризик ураження людини струмом.

різниця потенціалів

Всередині будівель є безліч елементів, які є провідниками електроенергії. Якщо ці провідники не замкнуті, то в результаті певних причин між ними може утворитися різниця потенціалів. До її виникнення призводить:

• атмосферний перенапруження;

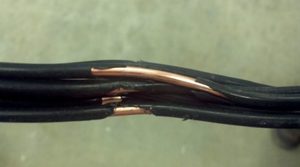

• витік електрики через пошкодженої ізоляції силових проводів;
• невірне підключення приладів або їх несправність;
• освіту блукаючого струму;
• прояв статичної напруги.

В результаті всіх цих ситуацій з'являється реальний ризик отримання електротравми різного ступеня тяжкості (аж до смертельного результату). Особливо небезпечно це в приміщеннях з високою вологістю – душових, ванних кімнатах. Уникнути таких серйозних проблем допомагає об'єднання проводять струм елементів в загальний контур шляхом їх паралельного з'єднання.

Основна система

В якості основних систем зрівнювання потенціалів використовуються металоконструкції будинків (арматура, труби, вентиляційні короба, деталі блискавкозахисту і ліфтів). Зважаючи на велику протяжності цих комунікацій відбувається зростання опору електропровідниками. Саме тому потенціал трубопроводів на верхніх поверхах будівель значно вище, ніж на перших.

Для створення єдиного безпечного контура металоконструкції з'єднують з головною заземлення корпусу. При цьому дотримуються певних правил:

1. Чи не об'єднують дроти системи зрівнювання з робочим нолём.
2. До кожного елементу підводять окремий провідник.

Всі провідники, включені в головну урівнює систему, не повинні перериватися. Тому наявність в ній будь-яких комутаційних пристроїв категорично забороняється.

Останнім часом простежується тенденція повсюдної заміни старих труб на нові, виготовлені з різного роду пластика. Пластикові елементи не мають зв'язку з заземляющей конструкцією і не володіють струмопровідними властивостями, з огляду на це металеві радіатори втрачають захист, на них виникає різниця потенціалів. Для вирішення цієї проблеми застосовується коробка ШДУП (шини додаткового зрівнювання потенціалів).

Пристрій додаткової КУП

Додаткова система часто використовується в побутових приміщеннях. У неї входять наступні складові елементи:

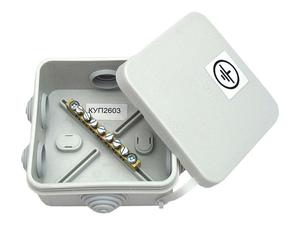

• Коробка вирівнювання потенціалів. Комплектується спеціальною клемної колодкою, що служить для комутації додаткових елементів, що мають струмопровідні властивості. Від кількості таких елементів залежить розмір КУП. Найчастіше коробка має стандартні габарити 100х100х50 мм.
• Електричні кабелі. Для їх виготовлення використовується дріт з міді з перетином порядку 2,5-6 мм. Алюмінієві жили для цих цілей не підходять, т. К. Утворюється на них тонка плівка порушує контакти і використання системи зрівнювання стає марним.

Вибираючи відповідну коробку для вирівнювання потенціалів, слід звертати увагу на те, наскільки якісно виконана внутрішня клемна колодка. Необхідно також враховувати ім'я виробника, що спеціалізується на випуску КУП.

Монтаж вирівнює коробки

Перед тим як встановлювати коробку для вирівнювання потенціалів, потрібно скласти схему підключення. Вона дозволяє не допустити грубих помилок в процесі монтажу і визначити найбільш підходяще розташування. Пристрій повинен бути розташоване таким чином, щоб до нього був легкий доступ.

Установку слід починати з прокладання заземлювального провідника від основної шини до зрівнює коробки. Потім необхідно закріпити коробку. На етапі будівництва будівлі її легко розташувати в порожнистої або суцільній стіні, якщо ж монтаж здійснюється вже в готовому приміщенні, то корпус КУП доведеться монтувати відкритим способом. Після закріплення коробки можна переходити до підключення наступних деталей:

1. Труб гарячої та холодної води.
2. Каналізаційної труби.
3. Корпуси ванни (якщо вона металева, а не акрилова).
4. Опалювального радіатора у ванній кімнаті.
5. Короба металевих дверей.
6. Екрану теплої підлоги.
7. Грати вентиляції.

Перед з'єднанням металевих деталей їх поверхню слід ретельно зачистити. Це необхідно зробити для забезпечення максимально надійного контакту і більш ефективної роботи всієї системи. Якщо замість металевих трубопроводів в будинку використовуються пластикові труби, то для їх з'єднання застосовуються спеціальні діелектричні вставки, рівномірно встановлені по всьому контуру системи вирівнювання потенціалів.

Провід, якими будуть з'єднуватися складові системи вирівнювання, повинні проходити по заздалегідь продуманим трасах. Від кожного провідника по радіальної траєкторії до коробки повинен бути прокладений окремий кабель. Коробку також потрібно з'єднати з розетками та кабелями за допомогою заземлюючих кабелів.

Найбільш підходящим для монтажу коробки ШДУП вважається місце проходу стояків, оскільки в такому випадку вона знаходиться у відкритому доступі, що значно спрощує процедуру її технічного обслуговування. Важливою умовою експлуатації є підключення відкритих елементів електричної техніки і сторонніх провідних частин.

Незважаючи на те що коробка ШДУП виконує важливу захисну функцію, вона не може бути встановлена ​​повсюдно. Винятки становлять будинку старого фонду, в яких заземлення реалізовано за схемою TN-C, коли використовується об'єднаний PEN-провідник. Якщо в такому випадку відбудеться обрив нульового проводу, то вирівняні потенціали створять небезпека електротравм в будинках, де КУП відсутня.

Виправити ситуацію допоможе перехід на заземлювальну схему TN-C-S. Вона реалізується шляхом роздвоєння PEN-провідника, що знаходиться в розподільному щитку, на окремі PE і N кабелі. Їх приєднують до заземлительного контуру і підключають за допомогою мідного провідника до основної шині, що відповідає за заземлення.

блискавкозахисна конструкція

Удари блискавки провокують те, що сила струму різко збільшується і починає швидко наростати. Що виникає в такому випадку різниця потенціалів в кілька разів перевершує різницю, яка утворюється при витоку електроенергії з мережі. Щоб уникнути негативних наслідків цю різницю необхідно нівелювати.

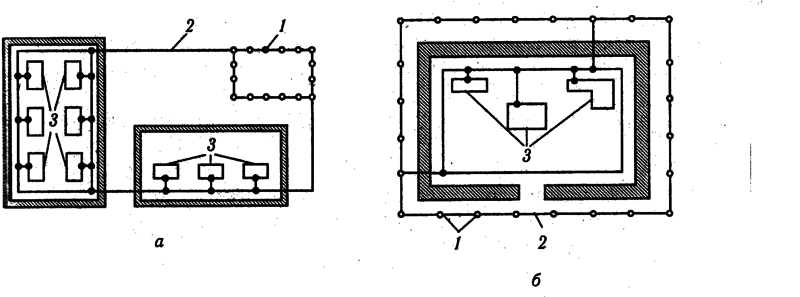

Домогтися цього можна, якщо об'єднати електричні пристрої, деталі з металу, заземлення і захищає обладнання. Провідники підключити до зрівнює шині, яка з'єднується з заземляющей конструкцією.

Блискавкозахисна зрівнює система встановлюється на вході в приміщення і в місцях, де безпечну відстань не може бути забезпечено (на поверхні землі, на нульовому поверсі).

У будівлях, що мають бетонний або металевий каркас, або в місцях, обладнаних захистом від блискавки, вирівнювання здійснюється на рівні землі. У будівлях великої висоти потенціали зрівнюються через кожні 20 метрів.

При установці струмопровідних елементів їх потрібно розташовувати на безпечній відстані від системи вирівнювання. Інакше виникнуть небезпечні зв'язки між КУП, блискавкоприймач і громовідводи.
