Як розрахувати потужність автоматичного однополюсного або двополюсного вимикача? Поради по обчисленню та монтажу

Автоматичний вимикач є обов'язковим елементом захисту будинку. Його потрібно вміти правильно вибирати, і основні поради та рекомендації будуть приведені в статті.

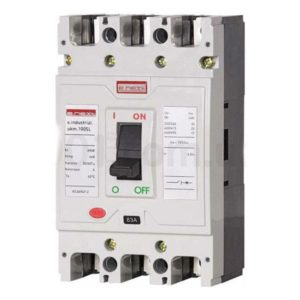

Як вибрати автоматичний вимикач

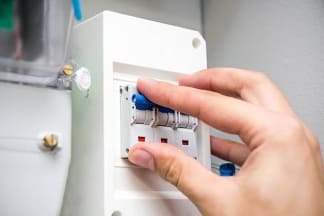

Для захисту електропроводки використовуються спеціальні електротехнічні пристрої, одним з яких є автоматичний вимикач. Він обезструмлює електромережу при виникненні аварійної ситуації. Встановлюються автомати в електричних щитках в квартирах, під'їздах, приватних будинках, робочих приміщеннях.

Характеристики

Перед покупкою вимикача, потрібно розібратися з його основними характеристиками. Якщо неправильно вибрати параметри, пристрій не впорається із запропонованою йому навантаженням. Це призведе до поломки електроприладів і ризику виникнення пожежі.

Основні характеристики модульних автоматичних вимикачів:

• час-струмовий характеристика;
• номінальний струм;
• гранична відключає здатність;
• теплові параметри;
• струм короткого замикання;
• кількість полюсів.

Також є й інші параметри, які також враховуються при покупці – селективність, напруга мережі, потужність, фірма виробник.

Для чого призначений

Основні завдання будь-якого автоматичного вимикача:

• вчасно розпізнати перевищення струму;
• розірвати ланцюг, якщо високий струм може нанести пошкодження електромережі.

Високі струми поділяються на 2 категорії – викликані перевантаженням мережі і надструми короткого замикання. Саме їх і повинен розпізнати прилад. З струмами короткого замикання все просто – расцепители безпомилково їх розпізнають і вимикають електрику. Струми перевантаження визначити складніше, так як вони не набагато відрізняються від номіналів.

Як вибрати за характеристиками і функцій пристрою

Основним параметром, за яким вибирається автоматичний вимикач, є сумарна струмовий навантаження від всіх підключених електроприладів. Також потрібно звертати увагу на інші фактори – напруга мережі, кількість полюсів, захищеність корпусу, перетин проводів, стан електропроводки.

Визначення полюсності автомата

Залежно від виду електропроводки вибирається полюсність автомата. Для однофазних мереж використовуються одно- і двухполюсники, для трифазної електромережі застосовуються прилади з трьома і чотирма полюсами.

Вибір по току

Струм – найбільш важлива характеристика, що впливає на вибір автомата. Саме від цього показника залежить, чи спрацює захист при аварійній ситуації. Для електрощитів, розташованих поруч з електричними підстанцій, слід купувати захисний пристрій на 6 кА. У житлових приміщеннях це значення збільшується до 10 кА.

Робочий або номінальний струм

Робочі струми визначаються сумарним навантаженням всіх побутових приладів, які захищає автомат. Слід враховувати і перетин електропроводів і їх матеріал.

Для освітлювальної групи зазвичай використовуються автомати на 10 Ампер. Розетки можуть підключатися до 16 Ампер. Потужне побутове обладнання на зразок електроплит і водонагрівачів вимагає 32 А у захисного автоматичного вимикача.

Точне значення розраховується як сумарна потужність всіх побутових приладів, поділена на 220 В.

Струм короткого замикання

Для вибору автомата по току короткого замикання слід користуватися правилами ПУЕ. Заборонено використовувати вимикачі з відключає здатністю нижче 6 кА. У будинках найчастіше застосовуються прилади на 6 і 10 кА.

селективність

Під даним терміном розуміють відключення в аварійній ситуації тільки проблемної ділянки електромережі, а не всієї енергії в будинку. Слід вибирати автомати на кожну групу приладів окремо.Вступний автомат вибирається на 40 А, далі ставляться прилади з меншим струмом на кожен вид побутових пристроїв.

число полюсів

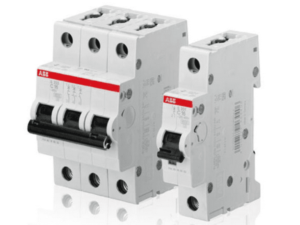

Є кілька видів автоматів: однополюсні, двополюсні, триполюсні і чотириполюсні. Однополюснікі застосовуються в однофазної мережі (одна фаза, два, три дроти). Нейтраль в такому випадку не захищена. Використовується для розеточной групи або для освітлення. Двополюсний вимикач використовується для електропроводки з однією фазою і двома проводами. Можна застосовувати як вступних запобіжник всієї мережі і для захисту окремих електроприладів. Пристрої з двома полюсами є найпоширенішими.

Трехполюснікі і чотириполюсники використовуються в трифазній мережі 380 Вольт. Розливаються наявністю дроти нейтрали в приладі з чотирма полюсами.

Переріз кабеля

Величезний вплив на вибір робить розтин і матеріал кабелів. У будинках, побудованих до 2003 років, використовувалася алюмінієва електропроводка. Вона є більш слабкою, і їй потрібна заміна. Ставити новий вимикач, обраний тільки за сумарною потужністю, не можна.

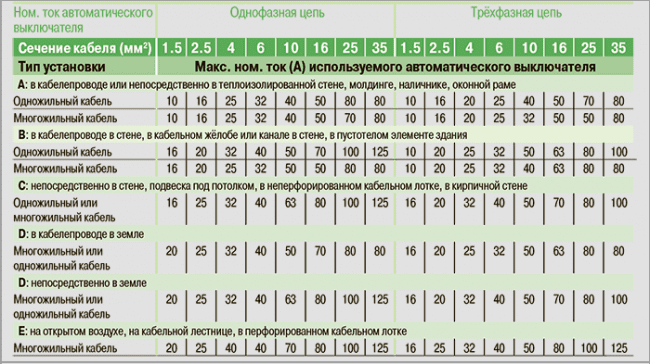

Мідні кабелі пропускають великі струми, ніж алюмінієві. Тут важливо враховувати перетин – вироби з міді площею 2,5 кв.мм. безпечно працюють зі струмами до 30 А. Для визначення потрібного значення слід скористатися таблицями розрахунку перетину кабелю.

Виробник

Обов'язково потрібно звертати увагу на виробника автомата. Краще купувати прилад у відомій перевіреної фірми в спеціалізованому магазині. Це знизить ризик покупки підробки, і придбане виріб буде відповідати заявленим критеріям. Також фірмові магазини дають гарантію на вимикач.

Ступінь захисту корпусу

Кожен вимикач має свою ступінь захисту корпусу. Вона записується як IP і 2 цифри. Іноді додатково можуть використовуватися 2 латинські букви, що описують допоміжні характеристики. Перша цифра вказує ступінь захисту від пилу, друга – від вологи. Чим більше число, тим вище захищеність корпусу автомата.

маркування

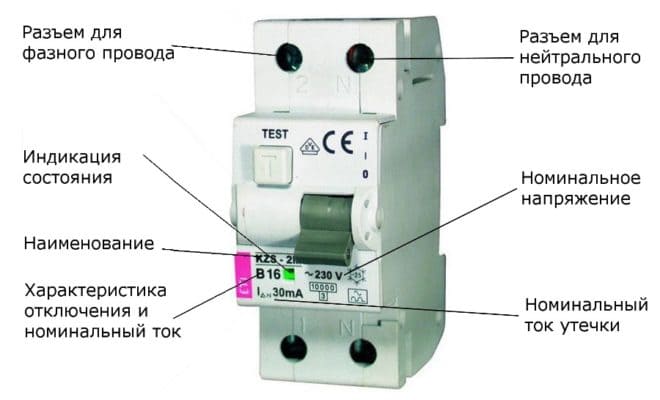

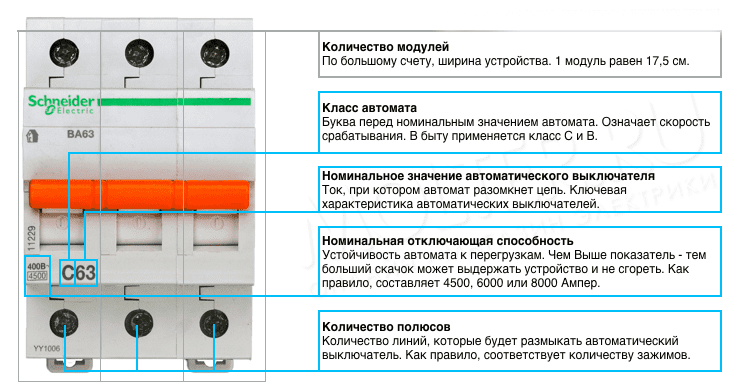

Маркується вимикач за допомогою букв і цифр. Розшифровується вона таким чином:

• буква А, В, С і т.д. – клас автомата, означає межа струму миттєвого спрацювання;
• цифра позначає номінальний струм, при якому пристрій працює в штатному режимі;
• поруч також вказується число в тисячах ампер, що показує максимальне значення сили струму, при якому вимикач зреагує.

Маркування вказується на корпусі приладу і у відповідній документації.

Яким повинен бути автомат?

Автомат складається з двох основних частин – соленоїда і біметалічної пластини. Сердечник соленоїда впливає на механізм розчеплювача. При токах короткого замикання сердечник відхиляється, механізм спрацьовує і ланцюг розмикається.

Тип електромагнітного розчеплювача для будинку

Для будинків використовуються модульні автоматичні вимикачі наступних типів:

• МА – відсутня струмовий расцепитель;
• А – спрацьовує при струмі 1,3 від номінального;
• В – граничне значення від номінального струму становить 3-5 (освітлювальні групи);
• С – 5-10 струмів навантаження (для мереж зі змішаною навантаженням);
• D- 10-20 струмів навантаження (для електродвигунів);
• Z- використовуються тільки для підключення електронних пристроїв;
• K- для під'єднання індуктивного навантаження.

Всі ці параметри визначаються час-струмової характеристикою.

для квартири

У квартирах найчастіше встановлюються прилади класів А, В і С. Якщо є потужні прилади на зразок електроплит, додатково ставлять автомати з маркуванням D.

Відмінні характеристики типу b c d

Головна відмінність всіх класів – це струм спрацьовування. Чим старше буква, тим менше стає чутливість приладу. Тому не можна ставити автомат класу А на електричний двигун, так як в такому приладі розкид струмів вище, і є ризик помилкового спрацьовування.

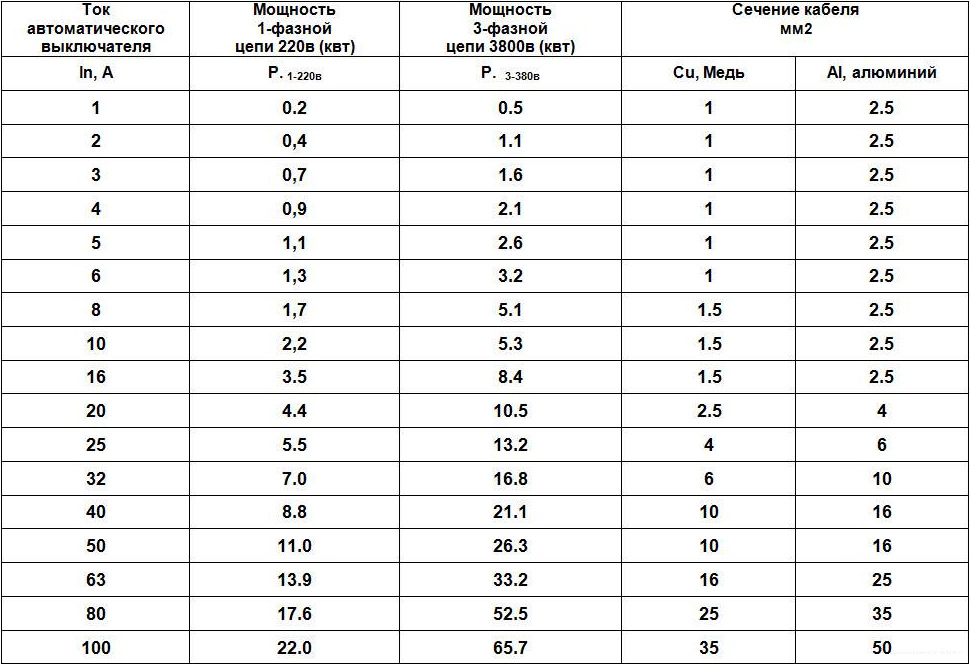

Таблиця навантажень захисту

Щоб спростити вибір автомата, існують таблиці з номіналами і відповідними їм потужностями однофазної і трифазної мереж. Так, автомат на 1 А витримає потужність 0,2 кВт для 220 В і 1,1 кВт для 380 В. Виріб на 16 А розраховане на 3,5 кВт при 220 В і 18,2 кВт для мережі 380 В.

Неприпустимі помилки при виборі автомата

Основні помилки, які допускають покупці – це неправильний вибір характеристик. Занадто маленький номінальний струм призведе до поломки електрообладнання. Перевищення струмів може привести до того, що автомат не спрацює при критичній ситуації. Тому, купуючи вимикач, потрібно дотримуватися наступних порад:

1. Попередньо дізнатися, яка в будинку електропроводка – її якість, матеріал, перетин кабелів. На алюмінієві провідники не ставляться потужні автомати.
2. Вибирати ток трохи більший, ніж сумарний від всіх електроприладів.
3. На потужні пристрої ставити окремий автомат.
4. Вибирати більш потужний вимикач для заміського будинку, так як можуть підключатися потужні електроустановки.
5. Уважно вибирати виробниц ІТЕЛ, ретельно перевіряти прилад при покупці, читати паспорт пристрою.
6. Купувати товари тільки у перевірених ліцензованих магазинів з відповідними сертифікатами.

Ці поради допоможуть вибрати правильний автомат для дому та дачі.

Електрозащітние пристрою є обов'язковими в будь-якому будинку. Вони оберігають побутові прилади і житло від коротких замикань і неполадок в електромережі. При виникненні аварійного випадку вимикач відключить подачу електроживлення на певну групу пристроїв. Існують різні види автоматів зі своїми характеристиками, за якими і підбирається потрібний прилад.
