Принцип роботи з мегаомметром при вимірюванні опору ізоляції

При експлуатації електричних мереж головним критерієм, що забезпечує їх надійність і електробезпека, вважається стан ізоляції струмопровідних елементів. Для вимірювання опору ізоляції використовується прилад мегаомметр, робота з яким вимагає знань техніки безпеки. Напруга від 200 до 2500 В, що виникає при роботі приладу, небезпечно для життя.

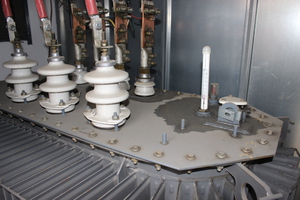

Причини зниження опору ізоляції

Зовнішні фактори, що впливають на елементи електричних ланцюгів, можуть привести до виникнення дефектів і до порушень в роботі електроустановок. Основні причини, що викликають зменшення ізоляційного опору:

• нагрівання елементів, що знижує діелектричні властивості матеріалів;
• неправильна експлуатація пристроїв;
• Високої вологості
• пил і бруд, що покриває корпуси приладів;
• механічні пошкодження проводки.

Для своєчасного виявлення порушень в роботі електричних мереж потрібно застосовувати вимірювач опору ізоляції.

Пристрій і принцип його роботи

Принцип роботи мегаомметра базується на законі Ома. Цим пояснюється назва, в якому є приставка «мега», що відноситься до одиниці опору «Ом» (десять в шостому ступені Ом), а «метр» по-грецьки означає вимір. Тому правильне написання – це мегаомметр, а не мегомметр. Прилад використовується для вимірювання великих величин опорів.

Закон Ома для ділянки кола висловлює залежність між силою струму, що протікає в провіднику, напругою і опором провідника. I = U / R, де I – сила струму, U – напруга, а R – опір.

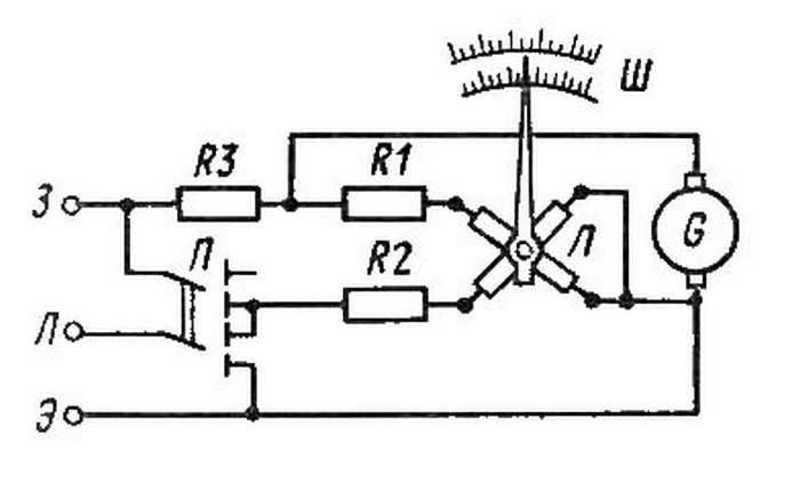

Мегаомметр генерує калібрований висока напруга, яка подається на перевіряється ділянку ланцюга. За допомогою амперметра проводиться вимірювання сили струму за цими значеннями і визначається опір ланцюга. Пристрій включає в себе:

• генератор постійного струму;
• вимірювальні щупи, що представляють собою дроти з наконечниками;
• набір резисторів, що обмежують струм;
• перемикач, що дозволяє комутувати різні резистори;
• цифровий екран або шкалу вимірювання.

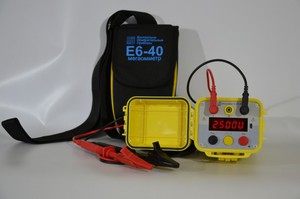

Прилади виробляються в різних виконаннях. Найбільш старі аналогові пристрої, які називаються ще стрілочними, забезпечені ручними генераторами, які приводилися в дію обертанням рукоятки. Сучасні цифрові пристрої забезпечені акумуляторними батареями або вбудованими блоками харчування. Підсумки вимірювання відображаються на екрані цифрового приладу або на шкалі аналогового. Багато сучасні вироби мають додаткові функції: збереження результатів вимірювань в пам'яті пристрою, зв'язок з комп'ютером, підсвічування екрану.

підключення щупів

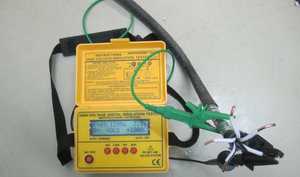

На пристрої є три роз'єми для підключення вимірювальних щупів. Роз'єми підписані:

У комплекті приладу знаходяться три щупа. Один з них має два наконечника з однієї зі сторін. Цей щуп підключається до екранованої оболонки кабелю, коли необхідно заміряти струм витоку. Він вставляється в роз'єм. «Е». Одинарні щупи вставляються в гнізда з відповідним маркуванням.

Якщо вимірюється опір лінії без урахування екранованої оболонки, то використовуються тільки два одинарних щупа. Один встановлюється в роз'єм «Л», а інший в роз'єм «З». Другі кінці проводів приєднуються за допомогою «крокодилів» до струмопровідних жилах в разі тесту на пробій між ними. Якщо тестується «пробою на землю», то «крокодили» приєднуються до заземлення і струмоведучих проводів.

порядок вимірювань

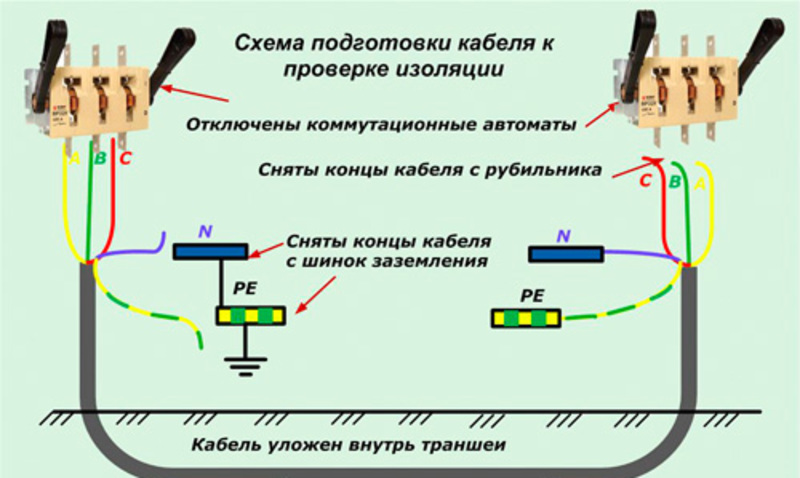

Перед проведенням випробувань мережі повинні бути знеструмлені, вимкнені всі підключені пристрої і вийняті всі вилки з розеток. При вимірах в мережі освітлення слід вигвинтити всі лампочки, щоб вони не перегоріли від подаваного високої напруги.Перевіряються ланцюга необхідно заземлити. Щоб почати користуватися мегаомметром, потрібно:

• Встановити необхідну величину напруги. Вона залежить від типу випробуваного об'єкта і визначається за таблицями.
• Підключити щупи.
• Зняти заземлення з випробуваного елемента.
• Крутити ручку динамо-машини для аналогового пристрою або натиснути кнопку «тест» для цифрового. Ручку необхідно обертати до появи світлового сигналу. А при роботі з цифровим пристроєм слід почекати, поки цифри на екрані стабілізуються.

Після завершення вимірювань потрібно припинити обертання ручки аналогового приладу або натиснути кнопку завершення вимірювань на цифровому пристрої.

Забезпечення безпеки

У виробничих умовах до робіт з мегаомметром повинні виконувати тільки третій і вище груп допуску з електробезпеки. При самостійному проведенні вимірювань необхідно дотримуватися наступних правил:

• При роботі потрібно використовувати діелектричні рукавички.
• Тримати щупи тільки за ізольовані рукоятки, обмежені упорами. Пальці повинні перебувати до упорів, щоб уникнути зіткнення з струмоведучими частинами.
• Перед початком вимірювань необхідно переконатися у відсутності поблизу лінії людей, при необхідності можна вивісити попереджувальні плакати.
• Знімати залишкову напругу за допомогою переносного заземлення. Робити це після кожного виміру.
• Заземлення можна відключати тільки після установки щупів.
• Після кожного виміру знімати залишкову напругу, торкаючись щупами один одного.

Від дотримання цих правил залежить життя і здоров'я людей. Тестування опору ізоляції – найважливіша умова підтримки електрообладнання та кабелів в працездатному стані. Ці роботи допомагають запобігати аваріям на електромережах і вчасно проводити їх ремонт.
