Послідовне підключення розетки своїми руками
Підключення та установка розетки – відповідальний процес, що вимагає особливої уваги і знання правил техніки безпеки при електромонтажних роботах. Постійно зростаючі навантаження на електричні компоненти можуть викликати нагрівання й оплавлення контактів навіть при незначному порушенні правил. Якщо ви не маєте достатньо інформації для проведення таких робіт, то найкращим варіантом буде доручити їх фахівця. Однак якщо вивчити це питання детально, ніяких складнощів в підключенні розетки виникнути не повинно.
Пристрій електричної розетки
Майже будь-якому майстрові доводилося займатися підключенням розетки. На перший погляд, ця процедура дуже проста, але під нею ховається багато нюансів. Щоб самостійно підключена розетка не стала джерелом проблем, потрібно розуміти принцип її роботи. Вона складається з наступних компонентів:
- Декоративна накладка з закріпленим гвинтом.
- Подрозетник. Для кріплення елемента всередині монтажного отвору, на ньому є лапки, за допомогою них вставка кріпиться в отвір, колодки у яких контакти рухливі, складніше в установці, але завдяки їх конструкції є можливість регулювати положення по нахилу і висоті. Бажано вибирати моделі з двозуб лапками. У порівнянні з однозубий вони набагато надійніше.
- Контактна коробка в зборі. Клеми можуть з'єднуватися різними способами, як з контактними гвинтами безпосередньо, або виконуватися єдиним цілим. Два контакту, нульовий і фази, а також заземлення який розташований окремо.
Вибір приладу для установки
На ринку представлений широкий асортимент різних моделей розеток як універсальних, так і спеціальних. І тільки мала частина з них може використовуватися в побуті:
С1А – пристрій для розподілу, у якого відсутня можливість заземлення. Працює з постійним струмом не більше 9А, і змінним до 15А. Максимальна напруга до 250 вольт.- С2а – розетки з бічним розташуванням контактів заземлення, конструкцією передбачений контакт для підключення РЕ проводу. Призначається для підключення до мережі енергоємних споживачів, таких як електроплити і пральні машини.
- С3А – Заземляющий контакт виконаний у вигляді штифта, відрізняється від описаного вище варіанту тільки конструкцією контакту для заземлення.
- С5 – класичний вид радянських розеток. Квадрат з циліндричним вирізом під роз'єм електроприладу. У нинішній час втрачають свою актуальність, оскільки відсутня можливість підключення сучасних євровилок електроприладів. Витримують силу струму до 7 ампер.
- С6 – сучасні розетки Евровід. Монтаж проводиться поверх стіни, коли розподільна коробка знаходиться поверх монтажного отвору.
Вибір конкретної моделі розетки залежить від призначення і умов роботи. У приміщеннях, де підвищена вологість і є ризик потрапляння вологи на розетку, потрібна спеціальна модель з параметрами захисту від вологи і пилу. Рівень такого захисту визначається по маркуванню на корпусі.
Монтаж розетки своїми руками
Існує два типи прокладки ліній, прихована і поверхнева. Головним параметром при виборі, буде характеристики приміщення в якому буде проводитися монтаж.
Поверхнева проводка монтується поверх стіни, різними способами кріплення. Плюсами такого варіанту є:
При зовнішньому монтажі потрібно менше сил і коштів на косметичний ремонт і приховування слідів прокладки лінії.- Чи не доведеться робити штробу в стіні.
- Буде потрібно менше часу для монтажу.
недоліки:
- Відсутність естетики, при прокладанні лінії поверх стіни, навіть при використанні коробів і кабель каналів.
- На таку проводку впливатимуть зовнішні чинники і також є ризик пошкодження проводу.
При облаштуванні проводки відкритим методом є різні варіанти прокладки проводу, по поверхні стелі або стіни, в спеціальних коробах, плінтусах і пластикових або металевих гофра.

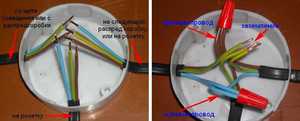

Послідовне підключення розеток проводиться за допомогою шлейфа або за методом зірки за допомогою розподільної коробки. Вибір залежить від можливості кабелю, зручності монтажу і необхідної подачі потужності на електроприлади.
Для облаштування прихованої розетки для початку робиться борозна в стіні, куди встановлюють провід, далі проводиться монтаж підрозетника. Для його установки буде потрібно циліндричний поглиблення в стіні, воно виконується за допомогою спеціалізованого бура дрилі, так званої коронки. Для цього необхідно:
- Провести розмітку місця розташування майбутнього місця установки розетки, дотримуючись вимог електробезпеки: від стелі мінімум 150 мм, від місць установки газового обладнання до мереж електроживлення – не менше 500 мм.
- Закріпити коронку в дриль, і почати свердління по розмітці.
- Закінчити процес свердління, коли підстава коронки упреться в стіну.
- За допомогою зубила або перфоратора зробити вибірку серцевини отвори.
- Вирівняти тильну частину отвору.
Далі, потрібно провести примірку підрозетника. У разі якщо він заходить в отвір і тримається щільно, потрібно видалити заглушки і завести кабель всередину, і після цього всю тильну сторону підрозетника заповнити розчином алебастру і закріпити остаточно в отворі до моменту засихання розчину.
Порядок підключення харчування
Щоб правильно зібрати розетку і підключити, Дотримуйтесь наступної інструкції:
- Всі роботи потрібно починати з знеструмлення ліній живлення. Для цього вимикаємо в розподільному щитку автомат на потрібну лінію, якщо монтаж виробляється на вже наявний провід.

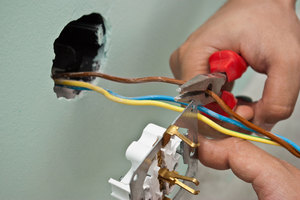

За допомогою контрольної лампи або мультиметра переконуємося у відсутності напруга на дроті, який буде підключатися.- Зачистка дроти. Кабель, закладений для підключення розетки, і який вже проведений крізь підрозетник, потрібно підготувати до підключення. Для цього знімаємо ізоляцію проводу на відстані 12-15 сантиметрів, намагаючись не пошкодити основну ізоляцію жив.
- Для підключення самої розетки з'єднуємо оголені жили проводів з контактами. Для більш якісного контакту 4-6 міліметрів жили закручуємо в кільце і одягаємо на притискної гвинт клеми.

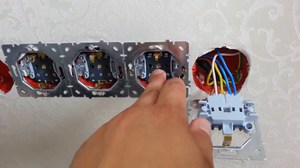

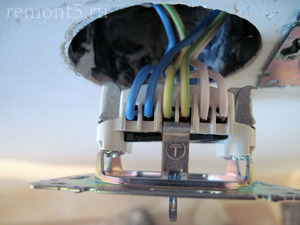

- Установка розетки в монтажний отвір проводиться після підключення всіх проводів. Перекоси неприпустимі. Провід потрібно акуратно укласти вглиб підрозетника і зафіксувати притискними лапками.
- Встановлюємо накладку.
Техніка безпеки при роботі
Правила техніки безпеки полягають у наступному:
- Всі роботи, пов'язані, з джерелами напруги, проводяться тільки при повному знеструмленні лінії. Спочатку виконуємо всі підготовчі заходи, вибірку штроби, монтажного отвору і укладку проводів.
Кожен провід, який передбачається підключати, потрібно перевіряти, фаза це або нуль, в незалежності від маркування ізоляції. Інструмент, який буде задіяний в роботі, повинен мати заізольовані рукоятки.- При необхідності подовження проводу варто виключити скручування проводів, і використовувати спеціальні швидко клеми.
- Для монтажу підрозетника потрібно стежити, щоб провід не пошкодився.
- При роботі спеціалізованим електроінструментом використовувати тільки той, що підходить по номінальній потужності і силою струму.
Дотримання всіх вимог з електробезпеки і правил монтажу дозволить захистити себе від небажаних наслідків і проблем, пов'язаних з пошкодженням електропроводки, розеток, вимикачів. І таких згубних наслідків, як загоряння елементів, при неправильній установці.
