Установка і настройка супутникової тарілки своїми руками
Сучасні технології телевізійного мовлення не стоять на місці. Вони розвиваються стрімкими темпами. Сьогодні аналоговий ефір уже витіснений цифровим, який вирізняється якісним зображенням без перешкод і спотворень картинки. Незважаючи на розвиток наземних систем, супутник не припиняє бути популярним. Тим більше що установка супутникової тарілки під силу навіть при відсутності особливих навичок.
Принцип роботи
Супутникова антена за формою схожа на круглу тарілку. Вона приймає сигнали від супутника і транслює їх. Тарілка має рупорний опромінювач, який посилено отримує мікрохвилі. Також він перетворює електромагнітні хвилі в електричні. Після обробки конвектор передає сигнал через кабель в ресивер, де перетворюється в канал і транслюється в телевізор.
У напрямку південного заходу, півдня і південного сходу над Землею знаходяться супутники, які приймають сигнал з центру телевізійного мовлення. Отримавши сигнал, вони передають його на землю. При виборі місця установки тарілки потрібно враховувати, що мовлення не може проникнути крізь перешкоди.
Переваги перед аналоговим телебаченням
Супутникове телебачення дозволяє значно розширити можливості абонента. Споживач отримує велику різноманітність каналів, які транслюються на різних мовах. Крім того, багато телеканалів можна дивитися безкоштовно.
Особливо актуальне використання тарілки в місцевості зі складним рельєфом або великою щільністю високих будівель. При роботі звичайних антен використовуються дециметрові і метрові хвилі, які не можуть обійти перешкоди. При відображенні від об'єкта з'являються додаткові перешкоди. Супутникові тарілки дозволяють безпосередньо приймати сигнал. Це дає можливість огинати будь-які перешкоди.
Супутник може забезпечити телемовлення навіть в найвіддаленішому населеному пункті, де відстань від міста просто величезна. Крім того, провести монтаж супутникової антени зможе будь-який користувач, для цього необов'язково бути професіоналом.
Головний плюс обладнання – невисока вартість. За перегляд телебачення абонентська плата не стягується, тому витрати на придбання тарілки швидко окупляться. Якість картинки і звуку супутникового мовлення не поступається характеристикам кращого DVD.

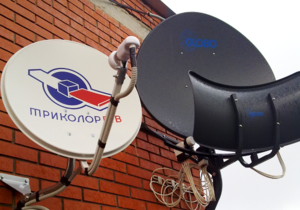

Монтаж в залежності від виду
При самостійному монтажі супутникової тарілки необхідно слідувати правилам. По-перше, не повинно бути на шляху ніяких перешкод, наприклад, дерев і будівель. По-друге, направляти антену потрібно на південь.
Принцип установки супутникових антен залежить від різновиду. Їх всього дві:
офсетна антена при установці повинна бути нижче рівня трансляції супутникового сигналу. Відбиваючись від тарілки, сигнал потрапляє на конвертор під кутом. Кріпити антену такого виду потрібно вертикально. Це дозволить виключити накопичення в конструкції дощової води, яка згубно впливає на якість хвиль.
Прямофокусная тарілка відрізняється тим, що її дзеркальна частина покрита конвектором. Це може стати повністю непомітним, якщо збільшити діагоналі.
Підготовка до встановлення

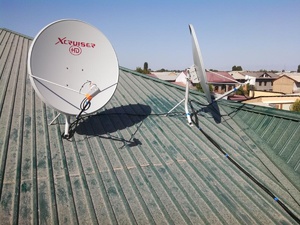

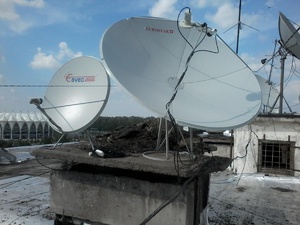

Розпочати підготовку потрібно з визначення сторін світу компасом і вибору оптимального розташування обладнання. При цьому варто враховувати, що розміщення тарілки на даху найчастіше призводить до її крадіжці. Щоб встановити її на фасаді, може знадобитися документальне дозвіл, тому слід заздалегідь вирішити це питання з керуючою організацією, інакше можуть виникнути проблеми.
Алгоритм установки:
Збірка антени. Цей процес не представляє складності, якщо слідувати інструкції, що додається до обладнання.- Закріплення кронштейна згідно з матеріалами поверхні і природним навантажень.
- Закріплення конвекторів за допомогою спеціального тримача.Роз'єми повинні бути спрямовані вниз, щоб дощ і сніг не потрапляли всередину.
- З'єднання кабелем конвектора і ресивера за допомогою F-роз'ємів. При цьому слід залишити провід з запасом близько тарілки.
- Закріплення кабелю на утримувачі.
- Обробка роз'ємів герметиком або силіконом.
- Фіксування антени на кронштейн так, щоб була можливість переміщати її по горизонталі і вертикалі.
Щоб підготувати кабель, потрібно з'єднати його з F-роз'ємом. Це роблять за допомогою плоскогубців і ножа. Фахівці рекомендують для правильного з'єднання дотримуватися особливого алгоритму:
За допомогою ножа знімають з кабелю зовнішню ізоляцію на відстані 1,5 см.- Обплетення розправляють і вигинають на кабель.
- У підстави загину знімають фольгу.
- Позбавляються від внутрішньої ізоляції на відстані 1 см. Повинна оголитися серцевина з міді.
- Знімають ножем захисну емаль.
- Роз'єм накручують на кабель до упору. Важливо, щоб при цьому серцевина виступала максимум на 0,3 см.
- Зайву оплетку прибирають.
Кабель готовий до експлуатації. Настає час налаштування супутникової тарілки. Це найважливіший етап з усіх. Він вимагає відповідальності і уважності.
Настройка обладнання
На ресівері встановлюють швидкість 27500 і частоту 11766. Поляризація повинна бути «Н». Приймач має 2 смуги: червону і жовту. Перша показує, що тарілка підключена, а друга – рівень сигналу. При правильно підключеного антени він повинен доходити до 40%.

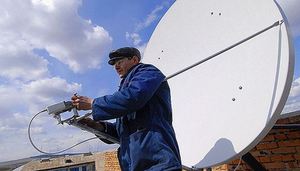

Як налаштувати супутникову тарілку самостійно:
- Початкове положення встановлюється до упору вгору і вліво.
- Повільно починають повертати в напрямку зліва направо, контролюючи рівень сигналу. Якщо він відсутній, то антену опускають на 3 мм і розгортають справа наліво. Проводити процедуру потрібно до появи жовтої смужки на ресівері.
- На кріпленні тарілки нанесені цифри. Вони допомагають контролювати її нахил.
- Роботу потрібно проводити удвох, адже відстежувати якість сигналу і переміщати тарілку поодинці неможливо.
- Супутникову антену фіксують, як тільки жовта смужка показує 21%.
- Устаткування обертають спочатку за годинниковою стрілкою, а після – навпаки. Коли ресивер показує сигнал на рівні 65-70%, слід зупинитися.

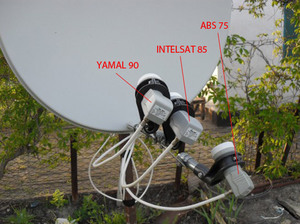

- Після настройки тарілки приходить час регулювання бічних конвекторів.
- Чи залишиться зайти в меню приставки і вибрати необхідні телепрограми.
Слідуючи рекомендаціям, без праці можна успішно провести установку і настройку супутникових антен самостійно. Монтаж зажадає часу, але значно заощадить гроші на оплату роботи майстра. Головне в цій справі – акуратно поводитися з обладнанням та надійно закріпити її на стіні.
