Самостійне підключення і установка посудомийної машини Bosch
Посудомийна машина призначена для автоматичної мийки кухонного приладдя. Користувачеві слід тільки встановити посуд в пристрій, засипати миючі речовини, вибрати програму і дочекатися закінчення завершення.
Щоб куплена посудомийка Bosch служила якісно і довго, потрібно її правильно розташувати і підвести всі супутні комунікації. Підключити її можна двома способами: звернутися до професіоналів або виконати всі операції самостійно. Підключення посудомийної машини Bosch своїми руками – завдання нескладне. Роботи по підключенню потрібно виконувати акуратно з дотриманням необхідних вимог.
Принцип роботи посудомийної машини
Щоб правильно підключити машинку, потрібно розуміти принцип її роботи. Після завантаження посуду і запуску пристрою в спеціальний відсік подається холодна вода з трубопроводу. У цьому відсіку відбувається нагрівання води за допомогою Тена до заданої температури. Вода через контейнер, разом з миючими речовинами, подається на розпилювачі.
Струмені з сумішшю, інтенсивно і під тиском, потрапляють на посуд виконуючи її очищення. Після закінчення миття вода зливається за допомогою дренажної помпи, відбувається ополіскування холодною водою і сушка. Волога випаровується з поверхні, збирається на стінках камери і стікає на дно, або посуд обдувається гарячим повітрям.

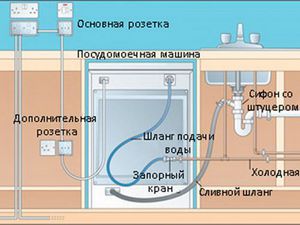

Для роботи посудомийки без збоїв монтаж проводиться в наведеній нижче черговості:
- Установка.
- Підключення до системи каналізації.
- Підключення до системи подачі води.
- Підключення до електричної мережі.
Для самостійної установки посудомийки необхідний ряд інструментів і матеріалів. Для підключення до каналізації і водопроводу знадобиться наступне:
сифон зі штуцером;- трійник з різьбленням 3/4 дюйма для водопровідної труби;
- фільтр грубої очистки 3/4 дюйма;
- вентильний кран кульового типу;
- розвідний ключ;
- фум-стрічка;
- будівельний рівень (до 40 см);
- плоскогубці.
Для підключення до електричної мережі потрібно приготувати:
- автоматичний вимикач 16А;
- зачистной інструмент;
- кусачки;
- пасатижі;
- термозбіжна трубка або ізоляційна стрічка;
- шлицевую і хрестоподібну викрутки;
- розетка 230 В / 16А;
- трижильний кабель перетином 2,5 квадрата (марки: ВВГ, ВВГнг, ВВГ-П, ВВГнг-LS).
Вибір місця установки
Залежно від виду пристрою, посудомийна машина вбудовується в меблі або встановлюється незалежно від неї. У другому випадку потрібно передбачити в конструкції меблів необхідні канали для прокладки шлангів подачі і зливу води. Канали або отвори виконуються таким способом, який надасть до них вільний доступ при необхідності.

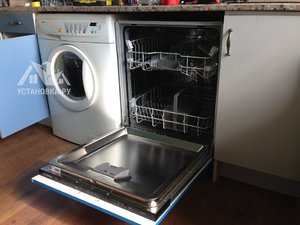

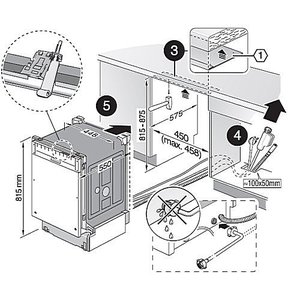

При використанні вбудованого варіанту, посудомийка Bosch вбудовується в спеціально підготовлене місце, з розмірами, зазначеними в інструкції по експлуатації моделі. На дверцята посудомийки встановлюється декоративний фасад. Вбудовувані посудомийні машини комплектуються спеціальним шаблоном, по ньому проводиться кріплення фасаду. Частини кріплення вкладаються в пази на корпусі машини і декоративна панель фіксується.
Пристрій розміщується на відстані метра від газових плит. Не допускається попадання прямих сонячних променів, заборонено розташовувати біля систем опалення. Довжина шланга для зливу повинна бути не довше трьох метрів. Використовуючи регульовані по висоті ніжки і водяний рівень, машинка вирівнюється по горизонталі. У разі установки під стільницею ніжки бажано виставляти таким чином, щоб вона не сильно впиралася в дошку стола. Вимоги до підлогового покриття полягає в забезпеченні їм достатньої міцності.

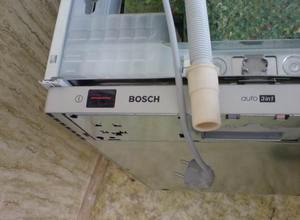

При виборі місця розташування враховується, що посудомийка є джерелом шуму і являє собою великогабаритне виріб.При транспортуванні рухливі частини машинки закріплюються стяжками, липкими стрічками, болтами, які потрібно видалити до початку експлуатації.
каналізація
організація зливу виконується кількома способами. Часто стік виводиться безпосередньо в раковину або ванну. Для цього використовується спеціальний пластиковий гак, що дає можливість підчепити шланг за край.
Головне завдання – це не допустити потрапляння запахів з каналізації і зливних вод в систему посудомийки Bosch. Для цього створюється водяна пробка шляхом правильного вигину і підняття шланга. Виробники рекомендують при установці шланга для зливу піднімати і зміцнювати його на висоті від 50 см до 85 см, але не нижче входу в каналізацію. Для плавного вигину використовується пластикова скоба, що йде в комплекті з кожною моделлю, виду букви U. Вона закріплюється на необхідній висоті, а в неї вже укладається шланг.

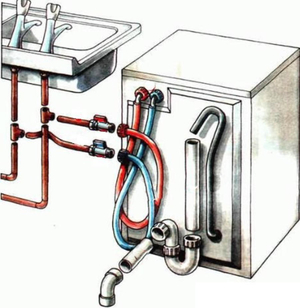

Якщо це стаціонарна посудомийка, то злив організовується безпосередньо через сифон в раковині. При цьому сифон випускається з одним або двома виходами, крім призначеного для раковини. Другий використовується для підключення пральної машини, якщо вона відсутня встановлюється заглушка. Вихід сифона являє собою пластиковий штуцер, на який надівається шланга йде від посудомийки. Зручність такого варіанту в тому, що створюється додатковий гідрозатвор. Висота сифона від статі становить 450 мм.
Другий варіант підключення – безпосередньо в розтруб каналізації. Для цього підійде трійник відповідного діаметру. Вершковий шланг через гумову манжету вставляється в стік трійника, розташованого під нахилом в 60 градусів.
При підключенні потрібно уважно простежити, щоб шланг не мав здавлений або перекручений. При заміні посудомийки старий шланг використовувати не можна, його потрібно замінити на новий.
Подача води
Вимоги до водопровідної лінії полягають в забезпеченні тиску води мінімум 0,5 бар і максимум 10 барів. Якщо тиск перевищує десять бар, потрібно використовувати редукційний клапан. Споживання води повинна становити не менше 10 л / хв. Переважно підключати до холодного підводу. Якщо використовується трубопровід з гарячою водою, то температура її не повинна перевищувати 60 градусів. На використовуваний відведення подачі води спочатку встановлюється фільтр грубої очистки. Він захистить пристрій від потрапляння іржі і піску. За ним монтується запірний кран. Краще використовувати кран типу «Американка».
Посудомийка Bosch може поставлятися з системою «Аквастоп». Ця система являє собою герметичний блок з клапанами і призначена для захисту від протікання. Встановлюється він в кінці шланга, що виходить з посудомийки. Система підключається до запірного вентиля, використовуючи різьбове з'єднання. Для «Аквастоп» підходить тільки жорстке кріплення, після спрацьовування він стає марним і підлягає утилізації. Конструкція системи жорстка, тому виникають додаткові труднощі при монтажі, в залежності від місця установки і сантехніки.
Сам відведення для подачі води виконується з використанням трійника або шляхом врізки в трубу, через хомут з гумовою прокладкою. Для припливу води сверлится отвір безпосередньо через муфту в трубі. Нарізається внутрішнє різьблення і вкручується вентиль. До самої машинці підключення здійснюється за допомогою Хенкі, що представляє собою накручують «баранчик» з одягненою на шланг прокладкою.
Підключення до електричної мережі
Для підключення посудомийки до електричної мережі потрібно включити вилку посудомийки Bosch в розетку. До розміщення розетки і проводці електричного кабелю є вимоги.
Посудомийна машина підключається до розетки змінного струму, з заземлюючим контактом і напругою 220 В. Розетка зобов'язана витримувати достатню силу струму, т. Е. Розрахована мінімум на 16А.Мережеву розетку потрібно розташувати поблизу від машини, в вільному доступі. Використання трійників і подовжувачів неприпустимо. У разі потреби встановлюється додаткова розетка достатньої потужності, внутрішнього або накладного типу, шляхом відгалуження від основної лінії. Як правило, додаткова розетка встановлюється в розквіті 25- 35 см над підлогою.

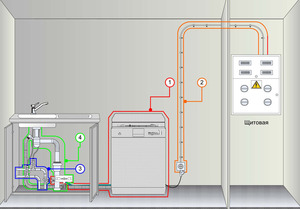

Кращим варіантом буде прокласти нову електропроводку безпосередньо від розподільного щитка. Провід використовується трижильний, мідний, з перетином мінімум 2,5 квадрата. Укладання проводу виконується відповідно до вимог з електробезпеки, не допускається пошкодження ізоляції, прямі вигини. У щитку встановлюється однополюсний автоматичний вимикач на 16 ампер для однофазної мережі. Він автоматично припинить електропостачання при досягненні максимально допустимого рівня навантаження мережі. Якщо заземлення немає, використовується диференціальне пристрій захисту (УЗО). Заземлювати пристрій на водопровідні чи газові труби заборонено і дуже небезпечно.
Спільно з посудомийкою рекомендується використовувати стабілізатор напруги. Стабілізатор охоронить електричну мережу від стрибків напруги, забезпечивши збереження електронним вузлів машинки. При такому підключенні в розетку спочатку включається стабілізатор, а потім в нього посудомийна машина.
Важливо пам'ятати, що організація нової електричної точки виконується електриком, так як роботи з електрикою вимагають неухильного дотримання техніки безпеки. Порушення їх може завдати непоправної шкоди здоров'ю або призвести до виникнення пожежі.
По завершенні робіт проводиться тестовий запуск пристрою. При цьому варто проконтролювати водопровідні з'єднання на можливі протікання, а елементи електричної мережі на нагрівання, якого не повинно бути. Перевірка роботи режимів машини проводиться без посуду, але із застосуванням засобу для миття і відновлювальної солі. Такі дії детально описані в інструкції з експлуатації.
Таким чином, після придбання пристрою Bosch, можна здійснити підключення посудомийної машини своїми руками. Відео з встановлення та підключення допоможе прояснити незрозумілі деталі: www. youtube.com/results?search_query=посудомойка+bosch+подключение+.
