Установка прихованої і зовнішньої штепсельної розетки триполюсні типу

Триполюсні штепсельна розетка – це один з найпопулярніших видів конструкцій. Вона призначена для підключення різних електричних приладів до мережі. Це пристрій дуже просто монтується і якісно виконує передбачені обов'язки. При правильній експлуатації така розетка може прослужити досить тривалий період і стати незамінним помічником.

Пристрій штепсельної розетки

Перед тим як приступати до вибору і монтажу, необхідно вивчити, що таке триполюсні розетка. Це досить простий пристрій, що володіє декількома відмінними характеристиками в порівнянні з іншими видами. Штепсельні розетки складаються з 3 основних елементів:

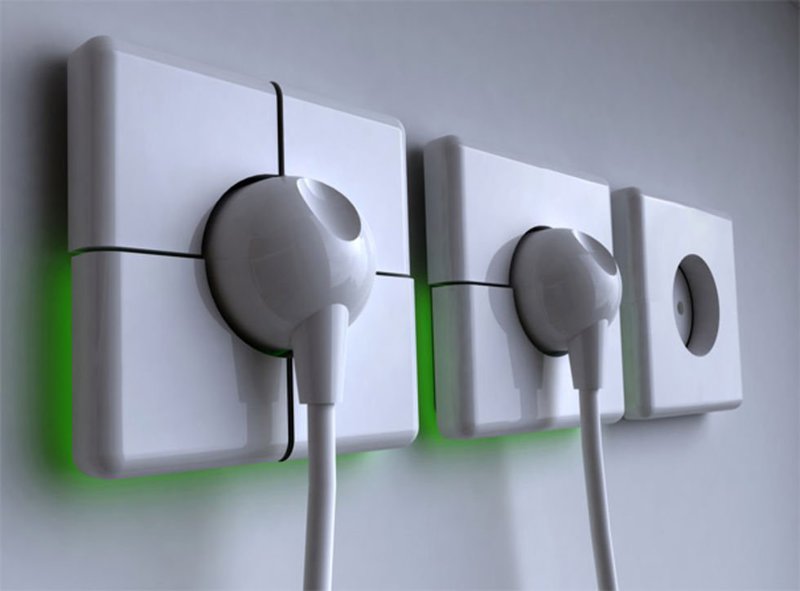

1. Корпус. Ця деталь конструкції складається з лицьової панелі і рамки. Головне завдання елемента розетки – захист людей від випадкового дотику до контактів і ураження електричним струмом. Крім цього, корпус часто виконує декоративну функцію. Виробники стали випускати оригінальні моделі, які ідеально підійдуть під стиль інтер'єру. Ця деталь може виготовлятися з одним або двома гніздами. При необхідності установки спареної розетки краще всього вибирати пристрої з пластикової серцевиною і об'єднувати їх в загальну раму. Лицьова панель виготовляється з термостійкого пластика, який добре протистоїть пошкоджень. Деякі сучасні моделі оснащуються додатковими елементами: кнопкою, захисною кришкою, шторками і підсвічуванням.

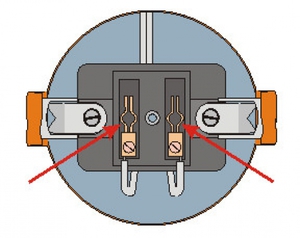

2. Колодка. Це найважливіша деталь конструкції, яка допомагає утримувати контакти з кришкою. Виготовлятися вона може з кераміки або карболіту. При використанні першого матеріалу потрібно бути готовим до частої поломки колодки. Це обумовлюється крихкістю кераміки і її низькою міцністю. Другий варіант більш міцний, але в сучасних пристроях він зустрічається досить рідко. Колодка застосовується для монтажу розеток відкритого і закритого типу.
3. Контакт. Цей елемент пристрою виступає в якості джерела живлення. Завдяки йому відбувається безперервна подача електрики до побутових приладів. Величина сили струму, який проходить через контакти, може варіюватися в межах від 10 до 16 ампер. За допомогою спеціальних затискачів один з контактів підключається до провідника, а інший – до вилки електроприладу. Виготовляються ці частини розетки з різних металевих сплавів, що володіють високими показниками пружності. Через це досягається надійне з'єднання між контактами приладу і виделкою.

параметри класифікації

Розетка виготовляється в різних видах.

Всі вони відрізняються один від одного і класифікуються за певними параметрами. Це дозволяє споживачам звузити коло пошуку потрібної моделі і придбати максимально відповідний для них варіант.

По використовуваній електросхемі

Цей параметр вважається одним з основних і розділяє всі розетки на 2 типу. Обидва вони забезпечують безпечне і надійне підключення до електромережі.

Виділяються такі типи пристроїв:

1. Триполюсні. Ці розетки застосовуються тільки в тих випадках, коли є можливість підключення до заземлення. Його приєднують за допомогою окремого контакту. Отвори під штифти вилки розміщуються трохи нижче, ніж для заземлюючого. Завдяки цьому триполюсні пристрої ідеально підходять для підключення електроплити, кондиціонери та інших побутових приладів.
2. Без заземлення. На відміну від триполюсні, вони мають тільки 2 контакту і призначаються для відповідної електропроводки. При цьому в ній не повинно бути спеціального заземлюючого контакту. Розетки без заземлення встановлюються в старих будівлях, де ніколи не проводилася заміна старої проводки на нову.Ці пристрої коштують набагато дешевше триполюсні, але не дають можливості додатково убезпечити себе і використовуване обладнання.

Залежно від виду конструкції

По цій характеристиці також виділяються два типи розеток. Вони застосовуються для різних способів проведення електричного кабелю (зовнішнього і прихованого).

Розрізняють такі види виробів:

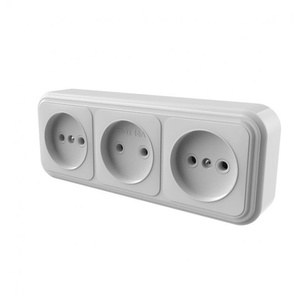

1. При зовнішній установці. Цей варіант використовується тільки при прокладанні відкритої проводки. Конструкція кріпиться до поверхні стіни за допомогою неутопленного підрозетника. Її основою є пластмасовий корпус, який захищає власника приміщення від всіх небезпек, пов'язаних з електрикою. Сучасні зовнішні розетки оснащуються додатковою захисною кришкою і підсвічуванням. Дорожчі моделі можуть включати в себе ще й таймер відключення.
2. При прихованій проводці. Розетка утопленого типу використовується для проведення внутрішнього електрики. Корпус такого пристрою знаходиться в спеціальній монтажній коробці, а всі дроти вмуровують в стіну приміщення. Завдяки такій особливості досягається відсутність виступаючих частин конструкції і економія вільного простору. Вилка притискається до контактів за допомогою пружинної шайби. Один її кінець досягає упору, а інший – корпусу.

За ступенем захисту від вологи

Всі прилади, які використовуються для підключення до електричного струму, обов'язково повинні бути захищені від попадання вологи. В іншому випадку є висока ймовірність короткого замикання.

За показником вологозахищений розетки поділяються на такі категорії:

1. Напівгерметичні. Ці прості пристрої захищені від попадання води тільки корпусом. Тому їх краще всього використовувати в приміщеннях з низьким рівнем вологості або відсутністю ймовірності попадання вологи. Встановлювати такі розетки можна в спальнях, вітальнях, коридорах і інших сухих кімнатах.

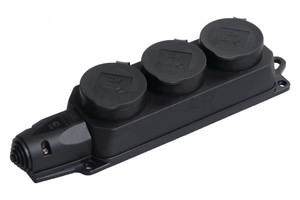

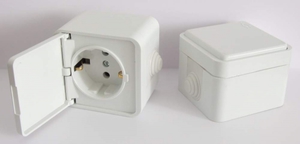

2. Вологозахищені. Такі пристрої монтуються в тих будинках і будівлях, де існує ймовірність виникнення підвищеної вологості (сауна, баня, ванна кімната). У таких розетках передбачено наявність спеціальної мембрани, яка виконує захисну функцію і оберігає контакти від попадання вологи. Крім цього, можуть застосовуватися щільні і міцні гумові кільця. На корпусі приладу є спеціальні канавки, по яких стікає конденсат або потрапила вода. Це дозволяє відвести більшу частину рідини і спростити роботу захисної мембрани. Вологозахищені розетки монтуються тільки зовнішнім способом.

самостійний монтаж

Установка штепсельних триполюсні розеток виконується досить просто, але вимагає певних витрат часу. Самостійно виконувати роботу можна тільки в тих випадках, якщо є необхідні знання та досвід.

Якщо немає стовідсоткової впевненості в успіху процесу, то краще звернутися до кваліфікованого фахівця. Це не тільки допоможе якісно встановити конструкцію, але і знизить ймовірність отримання серйозної травми.

зовнішній спосіб

Це найпростіший спосіб установки, який без зусиль можна виконати своїми руками. Для успішного завершення необхідно чітко дотримуватися послідовність дій і не пропускати жодного етапу.

Порядок виконання роботи:

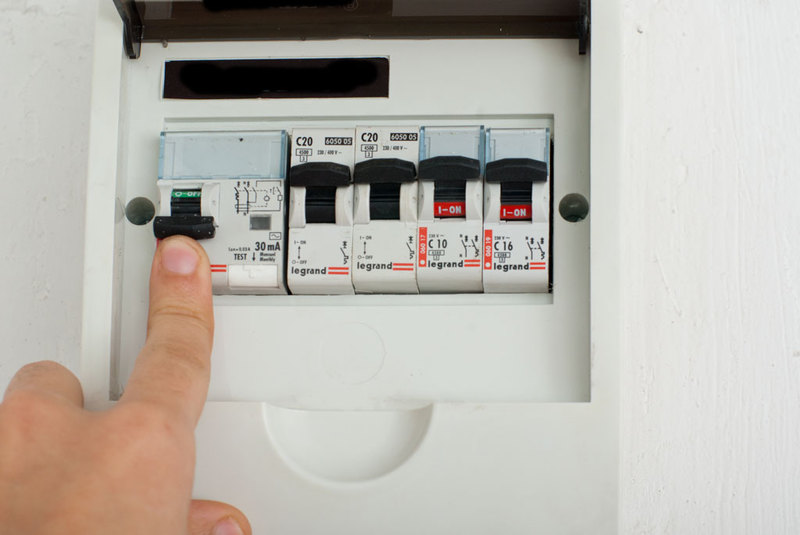

1. У приміщенні відключається подача електрики.
2. Потім проводиться розмітка на стіні. Робиться це за заздалегідь продуманим і складеним кресленням.
3. Після цього береться розетка і акуратно розбирається. Викручуються всі болти, і знімається верхня кришка.
4. У стіні просверліваются отвори. Найпростіше виконати цю операцію за допомогою дрилі, що працює від акумулятора.
5. Підстава зіставляється з розміткою і прикручується.

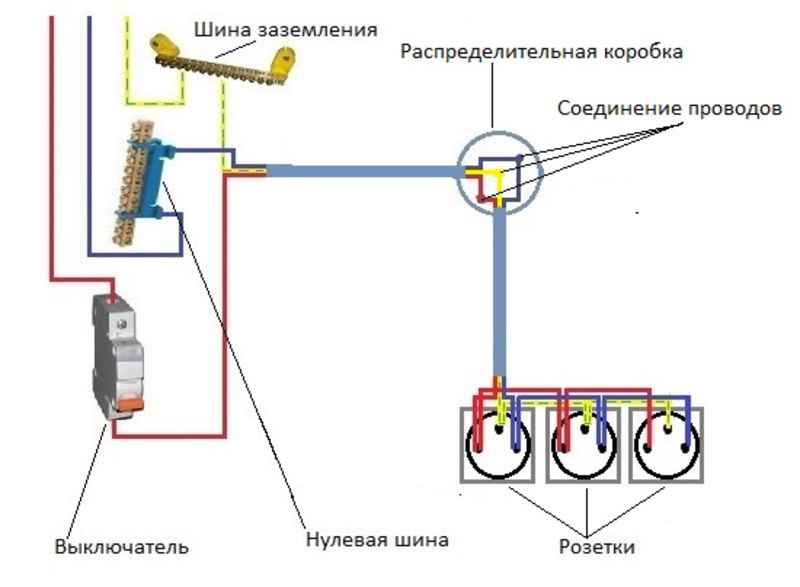

6. На наступному етапі проводиться електричний кабель від розподільного щитка до пристрою.
7. Він кріпиться до стіни за допомогою спеціальних покупних або саморобних скоб.
8. Протягнутий дріт підключається до розетки.
9. В самому кінці встановлюється корпус і затягується болтами.
10. Як тільки монтаж завершений, включається електрику, і розетка тестується на працездатність.

втоплений варіант

Такий спосіб установки набагато складніше, тому що вимагає великих витрат часу і сил. Під час роботи важливо не лише правильно підключити конструкцію, але і якісно приховати її в стіні.

Процес монтажу складається з наступних етапів:

1. У квартирі, офісі або приватному будинку відключається електричний струм.
2. Розробляється схема розташування однієї або декількох розеток, і на стіну наноситься відповідна розмітка.

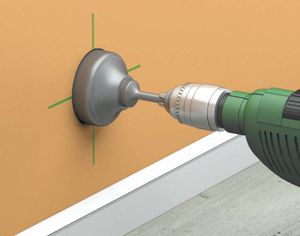

3. У стіні роблять отвір, в яке буде захована коробка розетки. Цю роботу найкраще виконувати за допомогою молотка і зубила.
4. Краї і стінки «ямки» ретельно вирівнюються.
5. Проводка пропускається через спеціальні отвори в нижній частині підрозетника.
6. Коробка встановлюється в вибиту частина стіни і фіксується там за допомогою штукатурки, гіпсового клею або будь-який інший будівельної суміші.
7. Після цього конструкція залишається до повного висихання матеріалу.
8. Як тільки це сталося, зайва частина застиглого складу видаляється, а поверхня стіни розрівнюється.
9. Скобою фіксується провід. Ця проста операція допоможе прискорити подальші дії.
10. З виступаючих кінців кабелю зрізається приблизно 2 сантиметри ізоляційного шару.
11. До колодці кріпиться заземлюючий контакт, а також нульовий і фазовий провід.
12. Фіксується кабель пружинним способом.
13. Зайва частина проводу акуратно скручується, ізолюється і ховається в коробці.
14. Вона кріпиться за допомогою невеликих розлучається лапок і закручується бічними гвинтами.
15. Монтується корпус розетки, і пристрій набуває свій остаточний зовнішній вигляд.

Поради професіоналів

Для того щоб штепсельна розетка ефективно і безпечно працювала протягом тривалого періоду, необхідно дотримуватися порад досвідчених електриків. Вони допоможуть уникнути більшості помилок і якісно виконати роботу.

Основні поради:

1. Будь-який вид штепсельних конструкцій слід встановлювати на висоті близько 30 сантиметрів від поверхні підлоги.
2. Якщо потрібно виконати монтаж пристрою біля труб, батарей або раковин, то відстань від підлоги слід збільшити до півметра.
3. При використанні зовнішньої розетки потрібно прокладати дроти паралельно архітектурним лініям. При цьому повинно бути витримано зміщення до 15 см від плити перекриття.
4. Для закріплення коробки при установці прихованої розетки потрібно використовувати склад, доведений до консистенції м'якого пластиліну.
5. Проводи повинні проходити на висоті не менше 2 метрів від підлоги.
6. Якщо монтується пристрій в стіну з деревини або будь-якого іншого легкозаймистого матеріалу, то необхідно передбачити паронітових підкладку під основу. Вона убезпечить конструкцію і стіни від надмірного нагрівання і самозаймання.

Установка штепсельної триполюсні розетки – це досить важке завдання, що вимагає певних знань і навичок.

При правильному підході до справи і дотриманні всіх рекомендацій досвідчених електриків можна значно спростити весь процес і домогтися бажаного результату в найкоротші терміни.
