Як вибрати і підключити трифазний лічильник електроенергії

Найчастіше проводка в побутових приміщеннях виконана за однофазною схемою електропостачання і домашні прилади використовують напругу в 220 ст. для повсякденного застосування цього цілком достатньо. Але іноді доводиться застосовувати прилади великої потужності: верстати, сварочніка і т. Д. Вони вимагають харчування 0,4 кіловольта. Для контролю витрат ресурсів потрібен лічильник електроенергії трифазний.

Види електричних лічильників

Фіксація витрат електрики ведеться за допомогою спеціального приладу обліку – лічильника. Він працює з електричним струмом змінної напруги.

Основна різниця між ними це вимір струму з однієї або трьома фазами. Однофазні стоять зазвичай в домашніх оселях і офісах, гаражних будівлях і дачах. Застосовують їх для напруги 220 вольт з частотою 50 герц і найбільшим навантаженням до 10 кіловат.

для більш потужного устаткування потрібно трифазне напругу в 380 вольт. Воно в основному застосовується на виробничих підприємствах. Там і монтуються 3-фазні лічильники. Їх особливістю є можливість підключитися і до однофазної схемою електропостачання. Це властивість нерідко використовують господарі великих домоволодінь з потужним і численним електроустаткуванням.

Сучасні лічильники комплектуються індукційної або електронною схемою підрахунку даних. ​Перші застосовують властивості індуктивності і мають крутиться диск. У електронних є в наявності світлове табло.

На сьогоднішній день електролічильники можуть фіксувати показання в одній або декількох тарифних зонах. Найбільшим попитом користуються трифазні лічильники з двухтарифні системою контролю.

Необхідність установки того чи іншого облікового модуля підбирається відповідно індивідуальними параметрами кожного об'єкта нагляду.

Критерії підбору трифазного лічильника

До придбання подібного пристрою треба враховувати деякі чинники для оптимального вибору.

Якщо є вже встановлений лічильник, то за його паспортом, розташованому на корпусі, потрібно визначити параметри застосованого в будинку напруги.

Коли планується установка приладу в холодних умовах, в його характеристиках повинні бути присутніми допустимі температурні відхилення. Як правило, масові прилади не підходять для використання при негативних свідченнях термометра.

Купуючи облікова пристрій, необхідно упевниться в присутності пломбувальних відміток: однієї для електронного приладу і як мінімум двох на індуктивному. Перша свідчить про держповірка лічильника, друга буде відміткою виробника. Виготовляються вони з чорної або червоної мастики для пломб внутрішньої установки або свинцевими або пластиковими – для зовнішньої. пломбами фіксуються гвинтові з'єднання для запобігання несанкціонованому доступу з метою зміни конструкції.

Важливим параметром є термін повірки пристрою. У моделей минулого покоління він становив не більше восьми років, сучасні вимагають контролю раз в шістнадцять років. Менший термін повірки говорить про низьку якість приладу і від покупки краще утриматися.

При установці нового лічильника потрібно повідомити обліковий орган для своєчасної опломбування приладу фіксації показань.

Переваги трифазного електроживлення

Існує багато обладнання, що працює в мережі 380 В. Експлуатація трифазних лічильників має деякі особливості. Зайва перевантаженість однофазних магістралей призводить до осіданням напруги і виходу з ладу побутової техніки. Розподіл навантаження по фазах допоможе уникнути цього.

Застосовується кабель меншого перерізу, ніж при напрузі в 220 вольт. Це відповідає положенню закону Ома про більшу проведеної силі струму при однаковому навантаженні.

Принцип роботи трифазних лічильників

Подібні прилади складаються з таких основних деталей:

• Струмових котушок з сердечником, підключених паралельно мережі.
• Обмоток напруги трохи більшого діаметра.
• Механічного черв'ячного пристрою, який транслює зміни на табло або цифровий покажчик.
• Диска з алюмінію, що обертається за рахунок електромагнітних полів, що утворюються при роботі обмоток.
• Магніту, який контролює показання приладу.

Всі складові лічильник комплектуючі поміщені в пластмасовий герметичний корпус для захисту від зовнішніх впливів. Висновки котушок виходять на клеммник приладу і замикаються кришкою з пломбою.

Різновиди схем підключення

Головним чином трифазне пристрій обліку вибирається залежно від варіанту його приєднання. Таких способів три:

• Безпосереднє підключення лічильника.
• Модулі обліку непрямого введення в схему.
• Пристрої з полукосвенним підключенням.

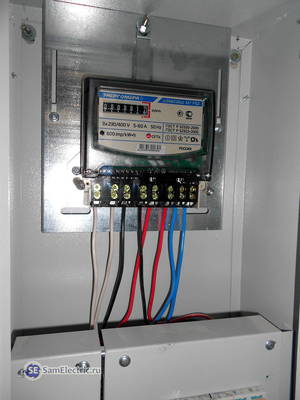

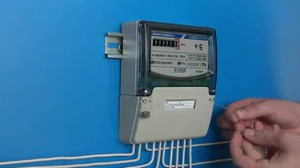

Лічильник трифазний прямого підключення

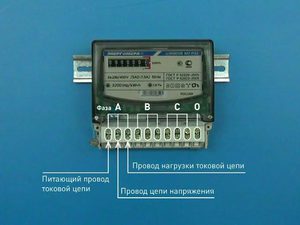

Подібні апарати проектуються під монтаж в електромережах силою струму не більше 100 ампер. подібне умова лімітує сумарну потужність електрообладнання, що працює з такими приладами обліку до 60 кіловат. Контактні групи цих лічильників не пристосовані для під'єднання кабелів з великим перетином жив. Схема їх включення в роботу нескладна і зображена на кришці, що закриває групу сполук в клемнику.

Маніпуляції з підключення виконуються в наступному порядку:

1. З проводів ретельно знімають ізоляцію приблизно на п'ять міліметрів, видаляють окислений шар розчинником і підключають до триполюсні автомату, розташованому згідно зі схемою до самого лічильника. Це необхідно для захисту приладу від замикань на лінії живлення.
2. Наступна операція по підключенню апарату проводиться в клемному відсіку приладу. На контакти з непарної нумерацією приєднуються три фазних проводи від живлячої автоматичного вимикача. Нульові контакти введення і виведення з'єднуються з сьомою та восьмою клемою відповідно.
3. Після облікового модуля встановлюється автомат, аналогічний вступного, підключення якого здійснюється відповідно до парних клемним контактам. До нього вже можна підключати відповідні електроприлади.

Для підключення електроліній для приладів, які використовують напругу 220 вольт, встановлюються автомати на кожну фазу, А самі споживачі розбиваються на групи пофазно.

Полукосвенное під'єднання приладів обліку

Трифазні лічильники такого способу включення вимагають наявності в ланцюзі трансформатора обліку. Подібне обладнання можна застосовувати в високопотужними електросхемі. При фіксації спожитої електроенергії необхідно знати індекс трансформації використовуваного перетворювача.

Основними схемами для під'єднання полукосвенного приладу є:

• Спосіб під'єднання зіркою.
• Включення лічильника десятьма проводами.
• Застосування випробувальних клемників.
• Шляхом з'єднання струмових ланцюгів з ланцюгами напруги.

Головним мінусом таких приладів є складність періодичних випробувань в контролюючих організаціях.

Непрямий спосіб підключення лічильників

При значних розмірах споживання енергоресурсів через прилади обліку проходять підвищені струми. У таких випадках монтується розділовий трансформатор струму. Для підключення такого перетворювача розривається струмовий обмотка.

У нього є два контури – первинний і вторинний. Первинна нерухомість виготовляється з товстого провідника і проходить через середину трансформатора подібно сердечника. До її кінців приєднуються розірвані струмові провідники. Харчування на перетворювач подається за допомогою вторинної обмотки, навитої з великої кількості витків проводом маленького перетину, безпосередньо зі лічильника. Такий трансформатор підключається на кожну фазу. Вся конструкція поміщається в спеціальну шафу.

Цей варіант вимагає від майстра непоганого знання електротехніки і при сумніві в своїх здібностях необхідно звернутися в спеціалізовану організацію.

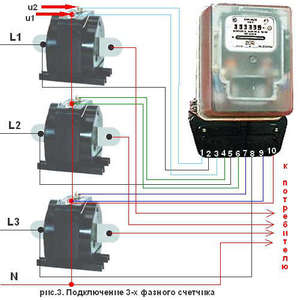

Підключення схеми проходить в кілька етапів:

• Насамперед підключаються трансформатори на кожну фазу, закріплюються на задню стінку шафи. Кінці первинної обмотки приєднуються до вступного автомата.
• Другі контакти первинки за допомогою окремих провідників перетином не менше півтора квадрата з'єднуються з клемами 2, 5, 8 лічильника.
• Вторинні котушки під'єднуються таким же дротом до висновків приладу обліку в такій послідовності: 1 і 3, 4 і 6, 7 і 9. Дотримання схеми строго обов'язково. Інакше обліковий модуль буде працювати некоректно.
• Клемники 10 і 11 залишилися під з'єднання нульових проводів.

Трифазні прилади з непрямим включенням застосовуються в основному для обліку електроенергії в високовольтних мережах.

Особливості сучасних трифазних лічильників

Довговічність, надійність і точність – основні вимоги, що пред'являються до приладів обліку. Але сучасні виробники не зупиняються на них і пропонують широкий арсенал додаткових можливостей:

• Фіксація активної і реактивної електроенергії.
• Система самоконтролю.
• Здатність обліку по декільком тарифами.
• Нотування (оформлення журналу подій).
• Дистанційне зняття показань.

Правильний вибір і установка є принципами при експлуатації сучасних приладів обліку. Знання особливостей підключення кожного типу таких пристроїв гарантує довготривалу роботу, своєчасне і точне занесення свідчень про спожитої електроенергії, і в багатьох випадках істотну економію фінансового плану.
