Трифазна розетка на 380 вольт

У системах трифазного електропостачання застосовуються вилки і розетки, які відрізняються від побутових. Під трифазну напругу також розробляються електричні котли і особливо потужні верстати. Для подачі електрики за схемою «трикутник» використовуються 4 дроти – три фази (A, B, C) і захисне заземлення (PE).

У випадку зі схемою «зірка» додається нульовий або нейтральний провід – N. Для посилення захисту від ураження електричним струмом кожні фазові роз'єми забезпечуються нульовими проводами, поряд із заземлюючим. Стандарти по колірного позначення трифазної проводки такі: для фаз застосовуються чорний, червоний і коричневий, Для заземлення – зелений з жовтою смугою, а для нейтрали – синій колір.

Особливості та типи трифазних розеток

Кожен виробник випускає власні варіанти вилок і розеток. Тому ці елементи потрібно купувати одночасно, в іншому випадку деталі від різних виробників не підійдуть один до одного. Продається два види трифазних електричних з'єднувачів:

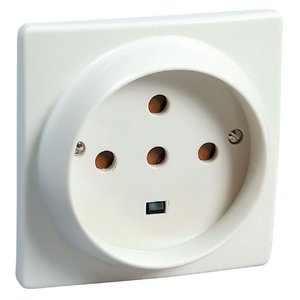

• Силові роз'єми РШ-ВШ в ​​карболітовими корпусах чорного кольору використовуються для підключення промислової і побутової трифазної техніки, наприклад, електроплит. Номінальний струм – 25-30 ампер. Контактні частини бувають плоскі, циліндричні або комбіновані. Для підключення проводів використовуються гвинтові кабельні затискачі. Завдяки затискачів з'єднання стає надійним. Розетки захищені від дітей спеціальними шторками. Вартість – від 100 рублів.

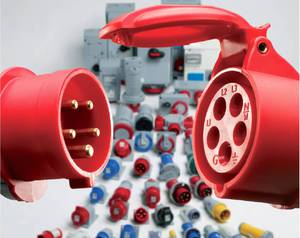

• Силові роз'єми ССІ 125 виробництва фірми IEK розраховані на номінальний струм – 32 ампера, і володіють класом захисту IP 44. Це дозволяє використовувати трифазні розетки при підвищеній вологості. Вони прикріплюються до стіни за допомогою дюбелів. Приєднання проводів проводиться притискними гвинтами. Це не найнадійніший варіант. Рекомендовано використовувати метод з'єднання з закільцьовування жили і притискної платівкою.

Підключення трифазного розетки і вилки

У побутових однофазних розетках використовуються два дроти – фаза і нуль (нейтраль). 3-фазні підключаються чотирма проводами, діаметр яких повинен бути не менше 2,5 мм. Якщо навантаження перевищує 10 кВт, то діаметр проводів силового кабелю повинен бути не менше 6 мм. Перед розеткою ставиться триполюсні захисний автомат на струм спрацьовування – 40 ампер. А для захисту від витоку струму застосовуються пристрої захисного відключення – УЗО.

Перед підключенням силових роз'ємів слід відключити подачу електрики. До контактів L 1, L 2 і L 3 підключаються фази A, B і C відповідно. Порядок підключення визначає, в який бік буде обертатися ротор трифазного мотора. Необхідно розкрити розетку, ввести кабель, і як можна надійніше приєднати проведення до відповідних висновків: чорний (L 1) – до A, червоний (L 2) – до B, і коричневий (L 3) – до висновку C. Нейтральний провід підключається до контакту N, а заземлення – до PE Правильність з'єднань перевіряється пробником.

Після цього закріпіть кабель всередині розетки. Для стаціонарної техніки буде потрібно безперервне заземлення, яке прокладається багатожильним мідним дротом зелено-жовтого кольору. Переріз повинен бути таким же або трохи більшим, ніж у основного кабелю. У кола не повинна бути спорогенезів пристроїв. Заземлення допомагає уникнути небезпечного удару струмом, якщо всередині приладу проб'ється ізоляція. настінну розетку слід надійно закріпити на поверхні дюбелями або шурупами.

Для підключення розберіть вилку, введіть в корпус кабель, що йде від пристрою, і прикріпіть проводу до штирькам. Потім зафіксуйте в корпусі вилки кабель і зберіть її.

Розетка на 380 вольт підключається до трифазної мережі через автомат і пристрої захисного відключення. Правилами електробезпеки забороняється установка комутаційних пристроїв в ланцюг нейтрали і заземлення.На кожну фазу ставиться своє УЗО, таким чином, знадобиться три цих пристрої. Струм спрацьовування повинен бути 30 міліампер. При меншому значенні будуть проявлятися помилкові спрацьовування, а при більшому струмі захист від витоку буде недостатньою. Пристрої захисного відключення приєднуються строго між автоматом і розеткою.

Пам'ятайте про правила електробезпеки. Всі роботи потрібно проводити, коли подача напруги відключена. При напрузі 380 вольт є підвищена небезпека ураження струмом.
