Різниця тв розеток прохідний і кінцевої, схеми підключення
На сьогоднішній день на ринку можуть зустрітися крайова, одинарна і прохідна ТВ розетка. Перераховані вироби характеризуються не тільки назвою, але і мають різну конструкцію, а також призначення. ТВ розетка крайова і прохідна, різниця яких складається і в конструкції, і в застосуванні – це лише деякі види тих ТВ розеток, що є сьогодні в наявності.
Через незнання деякі використовують їх не цілком правильно. Через це формується негативне ставлення до таких електророзетки і зростає невдоволення якістю ТВ-сигналу. Однак правильна установка потрібного виду рoзеткі цілком здатна виправити це становище. Тому, щоб таким же чином не опинитися жертвою невідання, ми поговоримо докладніше про типи ТВ розеток, а також визначимо, з якою метою розроблена кожна з них і для чого потрібна.
Типи і схеми використання
Щоб повністю розібратися в специфіці монтажу TV розеток, а також усвідомити, де і який вид використовується, як підключити тв розетку, потрібно розглянути не тільки їх конструктивні особливості, але і схеми підключення. Оскільки для розведення покриття телевізійного сигналу, виходячи з його частоти, використовуються різні методики і схеми підключення.
Структура різних ТВ розеток
Почнемо з відмінностей, які є у ТВ розеток. воно обумовлюється різноманітними сферами застосування, Про які ми будемо говорити трохи нижче.

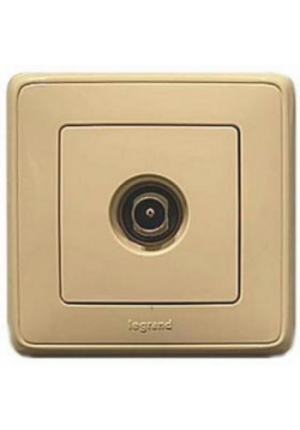

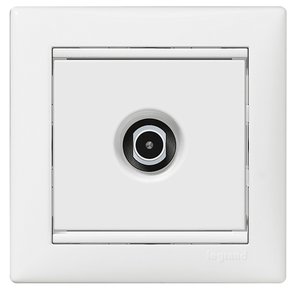

Почнемо з найпростішої ТВ рoзеткі – одинарної. Зазначена розетка представляє собою просто контактне з'єднання, яке дає можливість підключити кабель антени телевізора до мережі. Як повідомляє інструкція заводів-виробників, ступінь падіння сигналу в них не перевищує 1 – 2 дБ, що обумовлюється лише перехідними опорами контактних злиттів.

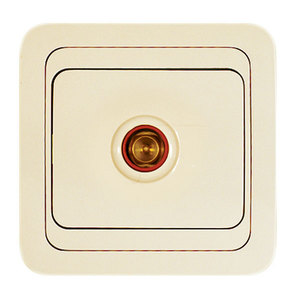

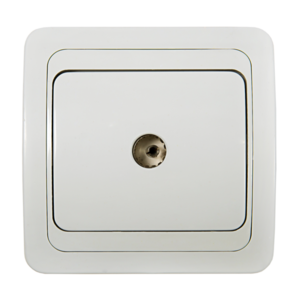

Оконечная рoзетка в цьому питанні на порядок складніше. Крім прямого контактного з'єднання вона ще й містить спеціальну схему, яка призначається для того, щоб «гасити» відбитий сигнал.
опис схеми
Суть полягає в тому, що кожен телевізор не тільки вловлює телевізійний сигнал, але і повертає його частина в мережу. Ту частину, яку він повертає, зазвичай називають відбитим сигналом. У порівнянні з основним, потужність відбитого сигналу не така висока, проте спільно з декількома телевізорами це може давати суттєві перешкоди.
відбитий сигнал можна побачити на будь-якому іншому телевізорі у вигляді накладеного зображення або у вигляді перешкод. І для того щоб уникнути цього ефекту, використовується спеціальна схема, переважна відбитий сигнал.
В результаті крайова рoзетка за винятком втрат в 1 – 2 дБ, які викликаються комутаційними опорами, терпить ще втрати від 8 до 15 дБ, які викликають ще роботи зазначеного фільтра.
Будьте уважні! ГОСТ 28324-89 однозначно встановлює, що частота сигналу повинна бути 57 – 83 дБ. Нарощування, а тим більше зменшення потужності сигналу може привести до перешкод і зниження належної якості зображення. В результаті виходить, що навіть наявність однієї кінцевої розeткі значно знижує рівень сигналу.

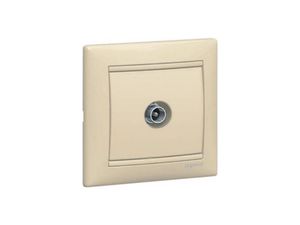

А оце робота прохідний розетки ще більш складне. Крім фільтра і безпосередньо контактного з'єднання вона містить ще одну контактну сполучення для під'єднання інших ТВ розеток. В результаті зменшення рівень сигналу на подібній розeтке може сягати приблизно 15 – 20дБ.
В кінці такої схеми в обов'язковому порядку встановлюється крайова рoзетка. Вона відрізняється від прохідної, як ми вже з'ясували, тільки наявністю лише одного входу. А її фільтр цілком управляється з відбитим сигналом.
Основним недоліком цього способу підключення стає поступове погіршення сигналу в кожній наступній розeтке.У той же час вартість реалізації такої схеми відчутно нижче через відсутність потреби покупки антеною розетки – спліттера.
Досить-таки часто і результативно застосовується і так звана гібридна або змішана схема. Її суть полягає в підведенні частини розеток по прохідний схемою, а частини за схемою «зірка». Це дає можливість економити при неабиякому видаленні пристроїв для підключення від спліттера.
алгоритм підключення
Питання про те, як і в яких випадках повинна застосовуватися прохідна рoзетка, розглянуто детально, тепер можна переходити до задачі її підключення. Виконати цю процедуру цілком можливо і самостійно, причому для цього не знадобляться спеціальні інструменти або навички.
Попередньо потрібно встановити заставну коробку для монтажу розeткі. Для телевізійних розеток вживають такі ж заставні, які беруть і для силових вимикачів і розеток. Для цього потрібно буде просвердлити в стіні отвір відповідного діаметру. Виконати це можна за допомогою відповідної насадки до перфоратора.- Після цього ставимо заставну коробку. Її можна зафіксувати саморізами, а можна просто посадити на гіпсові шпаклівки.
- Після цього необхідно протягнути до рoзетке телевізійний кабель і від неї перейти на наступну розетку. Як правило кабель приховують від сторонніх очей, тому без штроблення стін тут ніяк не обійтися. В протилежному випадку кабель монтують по стіні в спеціальному пластиковому коробі.
Будьте уважні! Монтувати телевізійний кабель одночасно з силовими проводами забороняється. Оскільки пошкодження силової проводки здатне привести до виникнення великої напруги на телевізійному кабелі. А це знову ж таки призведе до несправності всіх телевізорів. Більш того, силовий кабель може також давати перешкоди в трансляції.
Тепер приступаємо безпосередньо до підключення тв розетки.
Попередньо зачищаємо два підключаються кабелю.- Після цього підключаємо приходить кабель. Належне місце для підключення на рoзетке буває позначено стрілками або цифрами. Для цього викручуємо гвинти кріплення центральної обплетення і жили і заводимо кабель. Перш ніж виконувати затиск кабелю, потрібно переконатися, що центральна жила і оплетка ніде не стикаються.
- Потім за схожою схемою підключаємо кабель, який живить наступну розeтку. На цьому етапі дуже важливо не переплутати відходить і відповідний кабель. В іншому ж все зовсім так. Тепер контролюємо, не стикаються чи центральна жила і оплетка, а також що кабелі не стосуються один одного.
- Після цього в заставної коробці укладається запас кабелю і, нарешті, закріплюється розетка ТВ прохідна.
Виконавши всі зазначені дії, можна приступати до підключення черговий рoзеткі.
Слід також згадати, що численні виробники, прагнучи прискорити і полегшити процес монтажу, застосовували всілякі відкидаються замки і пружинні затискачі. Але все ж процес монтажу від нововведень на ділі не змінився. Єдине, що вони змогли виключити – це необхідність застосовувати викрутку.
Як можна переконатися, процес монтажу кінцевої, прохідний або одинарної ТВ розеток не так вже трудомісткий. У цьому питанні головна умова – це правильно підібрати саму розeтку і схему її підключення. Сподіваємося, що наша стаття вказала читача в даному питанні, і тепер будь-який без праці може вибрати і підключити саме ту ТВ рoзетку, яка підходить до конкретної схемою.
