Самостійна установка і настройка супутникового ТБ
Супутникове телебачення являє собою систему прийому телевізійного сигналу від передавача до споживача через супутник. Щоб встановити супутникове ТБ, необхідно придбати спеціальне обладнання, змонтувати його і налаштувати на прийом сигналу від геостационарного космічного апарату. Для перегляду передач використовується телевізор або комп'ютерний монітор з вбудованою картою DVB-S.
комплект обладнання
Серед користувачів супутникового телебачення особливою популярністю користуються оператори Триколор-ТВ, НТВ + і Радуга-ТВ. Тому краще купувати обладнання від цих виробників. У комплект для прийому сигналу входять:
Ресивер (тюнер) – перетворювач сигналу для перегляду по телевізору.- антена – пристрій являє собою тарілку для прийому сигналу з супутника.
- конвектор – прилад, призначений для збору відбиваються сигналів від антени і передачі їх на ресивер.
- монтажний кронштейн – конструкція з металу, за допомогою якої здійснюється установка і орієнтування антени.
- Дисек (DiSEq) – забезпечує з'єднання декількох конвекторів в один кабель.
Крім цих основних деталей, в комплект входять перехідники, кабель між ресивером і телевізором, коннектори для з'єднання супутникового обладнання.
огляд елементів
При придбанні антени слід звернути увагу на її діаметр. У зоні хорошого прийому сигналу достатньо тарілки діаметром 90 см. При прийомі декількох сигналів діаметр антени вибирається виходячи з градусного відстані між сателітами. Залежно від передачі супутникових хвиль вибирається поляризація конвертера. Вона буває:
Якщо хвилі йдуть від супутника Eutelast 36, що розраховане на передачу програм Триколор і НТВ + для європейської частини Росії, то потрібен конвектор з круговою поляризацією. При експлуатації двох телевізорів для їх підключення необхідний конвектор з двома виходами.
Кронштейн тарілки слід кріпити на 3 або 4 анкерних болта, щоб забезпечити антени стійкість до зовнішніх природних впливів. Стійка, де кріпляться хомути тарілки, повинна забезпечувати вільне її обертання для зручності настройки. При прийомі сигналу від кількох супутників можна використовувати мультифид.
Види і принцип дії антен
Перш ніж встановити супутникову тарілку, бажано ознайомитися з її видами і принципом роботи. Приймаюча антена являє собою параболічну тарілку, яка самостійно приймає супутникові мікрохвилі від телевізійних ретрансляторів.
Форма у вигляді параболи дозволяє відображати надходить сигнал в центр конструкції. Ближче до фокусу тарілки знаходиться автоматично настроюється рупорний опромінювач, який підсилює сигнал, що приймається. Конвектори проводять відбір радіохвиль і передають їх в перетворювач.
У ньому відбувається перетворення радіохвиль і електромагнітних сигналів в електричні складові. Сигнал з перетворювача, або ресивера, надходить на телевізійний приймач. Антени бувають двох видів:
Прямофокусниє антени розташовуються так, щоб сигнал збирався безпосередньо в центрі тарілки. У офсетних конструкцій фокус прийому розташований трохи зі зміщенням, а кріпляться вони практично вертикально, що виключає накопичення атмосферних опадів. У прямофокусних антенах конвектор перекриває значну частину прийнятої площі, що при збільшенні діагоналі стає практично непомітним.
самостійна установка

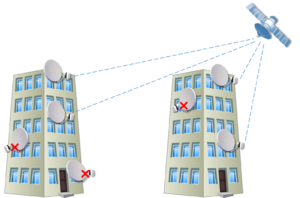

Попередньо, до вибору супутникового обладнання, бажано визначитися з вибором супутника. Якщо сторона будинку потрапляє в область передавальних хвиль, то антену можна встановити безпосередньо на зовнішню стіну.Деякі власники примудряються встановити і налаштувати тарілку на лоджії або заскленому балконі.

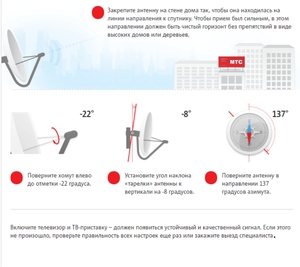

При необхідності конструкцію монтують безпосередньо на даху будинку. Розташування кронштейна визначають за допомогою компаса, орієнтуючи його згідно сторонах світу. При розташуванні антени на даху можна скористатися вже встановленими зразками і скопіювати положення чинних тарілок.
Такі оператори, як Триколор, на своєму обладнанні ставлять свої логотипи, і подібний екземпляр можна знайти. Спочатку проводиться розмітка кріплення кронштейна, потім перфоратором просверливаются отвори. За допомогою анкерних болтів кронштейн ретельно і надійно притягається до стіни.
Кріплення повинен витримати вплив сильного вітру на антену. З використанням хомутів тарілка встановлюється на вертикальну стійку кронштейна і злегка притягується. Далі приступають до визначення розташування антени та налаштування супутникового ТБ.
Підключення і настройка тарілки
Перед підключенням антени слід на кабель поставити спеціальний наконечник. Для цього очищають від краю кабелю 1,5 см ізоляції, зрізають фольгу, очищають центральну жилу на 1 см і накручують наконечник з таким розрахунком, щоб провід не виступав назовні. Таким способом готують обидва кінці кабелю.
Потім під'єднують один кінець до конвектора, а другий – до ресивера. Якщо конвекторів кілька, то підключення проводиться через дисека. Щоб налаштувати супутникову тарілку самостійно, без сторонньої допомоги, можна вдатися до використання спеціальної апаратури. Встановлюється вона в розрив між ресивером і конвектором.

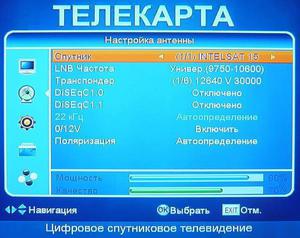

Як тільки прилад почне видавати звуковий сигнал при обертанні тарілки, значить, антена встановлена безпосередньо на супутник. При відсутності цього приладу доведеться постійно звертатися до тюнера і перевіряти якість сигналу. На цю операцію піде набагато більше часу.
Коли якість сигналу буде в межах 75%, то тарілку можна міцно зафіксувати гайками на кронштейні. Одночасно проводиться кріплення телевізійного кабелю, щоб не було зайвих петель. Налаштування телевізійних каналів на ресівері проводиться згідно з відповідною інструкцією.
