Як правильно вибрати для холодильника стабілізатор напруги з інвентарним компресором? Поради електриків

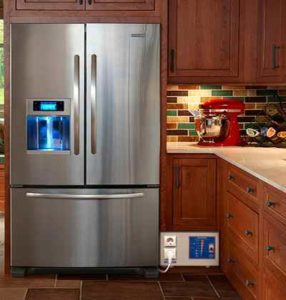

Правильно підібраний стабілізатор напруги для холодильника продовжить термін служби силового агрегату і електронних компонентів. А також він забезпечує побутові прилади в будинку і на дачі якісним електроживленням.

Не поспішайте включати в розетку холодильник, якщо в приміщенні тьмяне світло, або часто перегорають лампочки в світильнику. Швидше за все, буде потрібно встановити стабілізатор напруги, що захищає електроприлад від просадок і перенапруги в мережі.

Чи потрібен стабілізатор напруги для холодильника

Згідно зі статистикою, причиною №1 виходу з ладу холодильників є низька якість поданого електроенергії. Якщо мережа не забезпечує необхідних параметрів, можливі поломки електрики і електронних компонентів пристроїв.

можливі поломки

Від перенапруги мережі перегорають чутливі електронні компоненти, елементи системи «NoFrost», мотор-компресор. Не менш небезпечно знижена напруга, від нього відбувається пробій ізоляції або межвитковое замикання обмоток двигуна. При довготривалому впливі пускового струму в результаті повної зупинки відбувається перегрів з подальшим згорянням обмоток силового агрегата.В разі коливань напруги спостерігається биття рухливих частин електродвигуна, виникають помилки в роботі контролера.

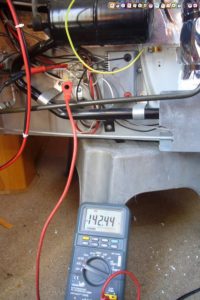

Згідно з пунктом 4.2.2 чинного ГОСТ 32144-2013 значення напруги в мережі має перебувати в діапазоні 198-242 В. Відхилення параметра від граничних значень нерідко призводить до поломки електроприладу.

Що краще – мережевий фільтр або стабілізатор?

Прості фільтри побудовані на індуктивно-ємнісних однозвенной LC-каскадах. Більш складні виконання реалізовані на напівпровідникових варисторах з допоміжними елементами електричного кола. Вони перетворюють енергію «паразитних» імпульсів в розсіюване тепло.

Мережеві фільтри «заточені» на усунення тільки малопотужних короткочасних (тривалістю 10-6-10-9 с) індустріальних і грозових імпульсів на ЛЕП, що надходять в мережу 220 В. Також їм під силу впоратися з наведеними в мережевий проводці перешкодами від працюючого електроінструменту або, наприклад, електрогенератора. Подібний захист діє ефективно, поки «грім не вдарить». «Мережевики» не здатні запобігти перепади напруги, що надходить, що відбуваються скільки-небудь тривалий час. Це пов'язано з використанням для згладжування запасеної конденсаторами енергії, ємність електричного заряду яких обмежена.

Стабілізатори працюють на принципово іншому способі вирівнювання напруги, безперервно коректуючи «вилку» напруги в межах значень

220 В ± 5%, 50 ± 0,2 Гц, за рахунок зміни сили струму в електроприймачем. Тому вони краще для використання в зношених електромережах з незбалансованою навантаженням і неякісної електроенергією.

Як зробити правильний вибір?

Виключити несприятливий сценарій допоможе правильний вибір стабілізатора. Одні моделі ідеально підійдуть при перенапруженні, інші ефективніше здійснять вольтодобавку в разі осідання напруги або впораються з перешкодами в мережі.

При підвищеній напрузі

Релейні стабілізатори напруги незамінні для вирівнювання підвищеної напруги, що триває тривалий час. Однак вони не здатні швидко відстежити зміни при частих і різких змінах цього параметра. З швидкими стрибками напруги впорається сімісторний стабілізатор.

При зниженій напрузі

Якщо на об'єкті постійно спостерігається знижена напруга, оптимально задіяти електромеханічний тип стабілізатора.Також він використовується в системах автономного електроживлення з великою кількістю побутових приладів, що викликають просідання напруги при одночасному включенні.

високовольтні перешкоди

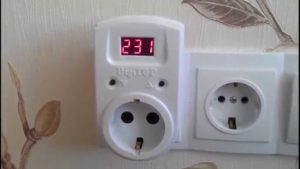

Кожен стабілізатор за замовчуванням містить ланцюга фільтрації вхідної напруги від високих і низьких тонів перешкод з гальванічною розв'язкою. Однак при ударі блискавки або в аварійній ситуації споживачам може подаватися підвищена напруга, яке здатне зашкодити вхідні ланцюга стабілізаторів. Наприклад, при обриві «нуля» в лінії споживачам подається 380 В. Тому для перестраховки на електрощитку додатково встановлюють реле напруги.

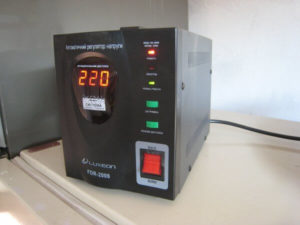

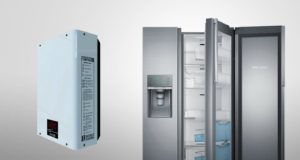

Стабілізатори в залежності від принципу роботи і експлуатаційних характеристик поділяються на кілька видів. Як вирівнювача напруги для холодильника підійде не будь-який прилад, а тільки спроектований для харчування СБТ з електродвигунами. Електроприлад зобов'язаний забезпечувати значні пускові струми, що протікають по обмотках двигуна компресора після включення в мережу. Важлива також висока надійність примірника, оскільки його будуть задіяти цілодобово.

електромеханічні

Електромеханічні пристрої використовують самостійну регулювання напруги за допомогою автоматичного силового трансформатора. Стабілізація відбувається при плавному переміщенні сервоприводу за контактними номерами доріжках обмотки. Порівняно тиха робота пояснюється безшумним переміщенням механізму токос'емника по витків трансформатора. Цей тип пристроїв забезпечує стабілізацію з похибкою не більше 2,0-3,5%.

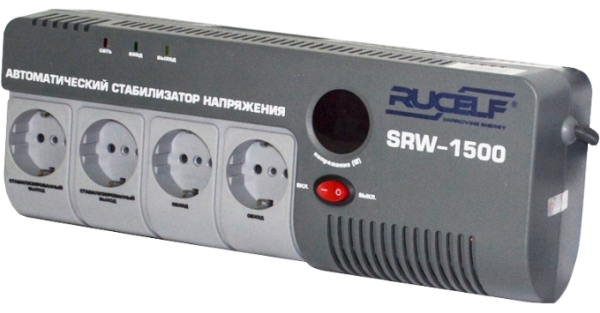

Релейні стабілізатори регулюють вхідну напругу в разі відхилення від номінальних значень. Якщо виміряний параметр має відхилення, протягом 0,15 с спрацьовує реле ступеневої підключення обмоток трансформатора. Точність стабілізації через стрибкоподібного підключення отпаек трансформатора зазвичай не перевищує 5-8%, але вона помітно менше у сучасних моделей з великою кількістю ступенів перемикання. Релейні девайси через стрибки напруги і спотворення синусоїди не рекомендується застосовувати в холодильниках з чутливою електронної «начинкою».

Системні стабілізатори використовують в якості керуючого елемента сімістори. Вони забезпечують швидке реагування на коливання напруги в мережі за 0,01-0,04 с при точності стабілізації 1.5-4,0%. Перемикання обмоток трансформатора відбувається без клацань, а завдяки оснащенню багатоступінчастої системою захисту пристрою практично невразливі. Недоліком системних стабілізаторів вважаються великі габарити, що вимагаються для розміщення радіаторів і вентиляторів.

Характеристики правильного вибору

У паспорті до пристрою прописані основні технічні характеристики. При виборі екземпляра слід звертати увагу на наступні параметри:

• потужність стабілізатора, яка повинна в рази перевищувати потужність обслуговується холодильника;
• робочий діапазон вхідної напруги обов'язково перекриває девіацію напруги;
• швидкість спрацьовування повинна бути достатньою, щоб не допустити поломки чутливої ​​електроніки при кидках напруги.

Зазвичай потужність стабілізатора (повну) виробники вказують в вольт-амперах (В ∙ А), а холодильника (активну) у ВАТ (Вт). Щоб грамотно провести розрахунки, потрібно значення потужності у ватах розділити на поправочний коефіцієнт Cos φ, для холодильника він береться 0.65. В результаті отримаємо повну потужність холодильника в В ∙ А. Оскільки він містить електромотор в компресорі, потрібно також врахувати великі пускові струми при старті агрегату. Отже, отриману повну потужність треба збільшити мінімум в 3 рази.

Робочий діапазон

Робочий діапазон вхідної напруги – одна з найважливіших характеристик придбаних моделей.Вона обов'язково прописана в паспорті або іншій супровідній документації на товарну позицію. Зазвичай в приватні будинки, заміські котеджі і дачі встановлюють стабілізатори з робочим діапазоном 130-270 В.

Безпека

У дешевих моделях, які не пройшли сертифікацію, виробники зазвичай економлять на безпеці. У функціонал стабілізаторів відсутні елементарні ступені захисту від перенапруги, перевантаження по струму або перегріву. Це може привести до передчасного виходу з ладу холодильного устаткування, ураження електричним струмом та спалахів.

швидкодія

Низька інерційність спрацьовування стабілізатора дозволить зберегти чутливі компоненти електричної частини від електричного пробою і перегорання. Прийнятним вважається час відгуку 10-20 мс. Таке швидкодію забезпечують сучасні стабілізатори, за винятком старих електромеханічних моделей на основі Латров.

Релейні моделі на ринку стабілізаторів відрізняє «демократична» ціна виробів. У сегменті недорогої продукції також є багато електромеханічних стабілізаторів. Системні моделі за вартістю перевершують релейні, що виправдано застосуванням різноманітних елементів захисту. Відверта «китайщина» обійдеться в 2000-4000 Ᵽ, вартість сертифікованих моделей починається від 6000 Ᵽ.

Виробник

У сегменті російських стабілізаторів напруги, на рівних конкурують з виробами китайського виробництва ( «Ресанта» з виробництвом в КНР), відзначилися вітчизняні виробники:

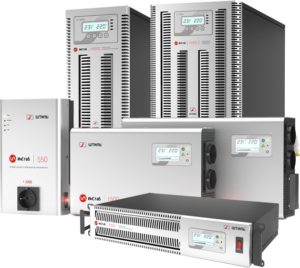

• «Штиль», ЗАТ «Тенсі-Техно», м Тула;
• Lider, ТОВ «НВП ІНТЕПС» і Progress ТОВ «Енергія» з м Псков.

Оптимальним співвідношенням ціни і якості володіє продукція ССК ( «Енергетичні Технології», м.Москва).

Особливості установки і підключення стабілізатора

Установка може бути настінного або підлогової. Стабілізатор не повинен контактувати з опалювальними приладами, горючими речовинами, бути захищеним від попадання крапель води. Не підходить для розміщення пристрою шафа або ніша в стіні з дверцятами, оскільки це заважає природної циркуляції повітря.

Також не варто підключати стабілізатор до розетки споживача з іншим типом сигналу (комп'ютер, роутер). Ці електроприймачі будуть створювати перешкоди в одній лінії, що спровокує несанкціоноване спрацьовування стабілізатора.

експлуатація

Правила експлуатації дозволяють використовувати прилад при t ≤ 40ºC і вологості, зазначеної в інструкції на виріб (зазвичай ≤ 80%). Чи не дозволяється накривати стабілізатор тканиною або папером, затикати вентиляційні отвори сторонніми предметами. Забороняється користуватися приладом з відкинутою верхньою кришкою.
Поломки СБТ через перепади напруги не належать до сервісних випадків, тому при виході з ладу холодильника власник змушений проводити ремонт за свій рахунок.
