Характеристика і відмінності дифавтомати і УЗО
Безпечні умови праці та проживання кожної людини припускають забезпечення надійного захисту від ураження електрострумом. Серйозна небезпека надходить від ліній, в яких присутня пошкоджена або неякісна ізоляція. Що загрожує життю напруга присутня на побутових електроприладах з корпусами з металу. Захист забезпечується за рахунок установки спеціальних пристроїв. Варто розібратися докладніше, що з них краще, діфавтомат або УЗО.
Необхідність використання захисних приладів
Електромеханічні і електронні пристосування забезпечують належну безпеку людині, захищають електролінії від випадкових коротких замикань і перевантажень. З цією метою прийнято встановлювати дифавтомати або УЗО (ВД):
- Пристрій захисного відключення (вимикач диференційний) надає швидкодіючий захист за допомогою реагування замиканням фази на землю, корпус щодо дотику людини. Такий прилад використовується самостійно, входить в систему з занулением або заземленням.
- Що стосується дифавтомати, він представлений комутаційним контактним пристроєм. Його основне призначення полягає в проведенні, відключенні / включенні, електричних струмів в нормальних експлуатаційних умовах. Якщо ж диференційний струм досягає позначених меж – відбувається розмикання контактів. Структурно цей пристрій представлено 2-ма або 4-ма автоматичними вимикачами, блоком для диференціальної захисту.
Принцип дії дифавтомати полягає в тому, що він знеструмить ланцюг під час дії води на електроприлад. Аналогічна захист проявиться і при пошкодженні ізоляційної частини кабелю. Паралельно з таким приладом або замість нього часто встановлюються УЗО.
Функціональне призначення
При розгляді описуваних пристосувань звичайна людина не завжди може зрозуміти, чим відрізняється диф від узо. За зовнішнім оснащенню вони сильно схожі, але кардинально різняться щодо виконуваних функцій.
Спрацьовування пристрою захисного відключення відбувається в разі, Коли в підключеної до нього мережі виявляється струм витоку (диференційний). У такій ситуації велика ймовірність травматизму людини, який стикається з пошкодженим обладнанням. Більш того, витік струму тягне за собою нагрівання ізоляції в електропроводці, подальше її загоряння. Отже, УЗО необхідно для запобігання травмуванню електрострумом, попередження перегріву і займання проводів.
Якщо розглядати диференційний автомат, він є універсальним приладом, що поєднує в собі описане вище УЗО і вимикач автоматичного типу (в народі – автомат). Це пристосування покликане запобігати короткі замикання в проводці, попереджати витоку струму, перевантаження в ланцюзі, часто виникають в побуті, на виробництві.
Розбираючись, в чому різниця діфавтомат і узо, необхідно зрозуміти, що ПЗВ не здатне за принципом дифавтомати запобігати коротке замикання і надаються на мережу навантаження. У цьому головна помилка багатьох користувачів, помилково прирівнюють описувані прилади по функціональному призначенню. Пристрій захисного відключення – індикатор, що визначає витік струму, що не доходить до лампочок і побутових приладів. Воно реагує на пошкодження ізоляції і відключає робочу мережу.
Якщо навмисно створити перевантаження, включивши одночасно безліч електроприладів, ПЗВ не буде спрацьовувати, і при відсутності інших захисних пристосувань велика ймовірність загоряння проводки разом з цим самим пристроєм. Чи не зреагує пристосування захисного відключення при сильному КЗ. Ось чому фахівці рекомендують УЗО підключати паралельно з автоматом.Такі установки відмінно працюють в парі, попереджаючи появу коротких замикань, перевантажень і витоків. Якщо встановити тільки діфавтомат, він забезпечить необхідний захист від описаних вище аварійних ситуацій.
візуальні відмінності

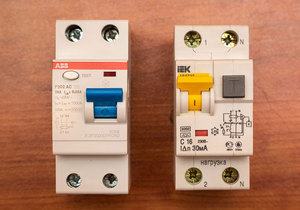

Якщо порівнювати автомат і стандартне УЗО по зовнішньому оснащенню, відразу ж в очі кидаються подібні між ними ознаки. Практично однакові корпусу, наявність кнопки «тест», спеціального перемикача, незрозумілих буквених скорочень і схем. Але якщо придивитися детальніше, виявиться, що літерні позначення не повторюються, а тумблери і схеми різні, що обумовлено їх функціональними особливостями.

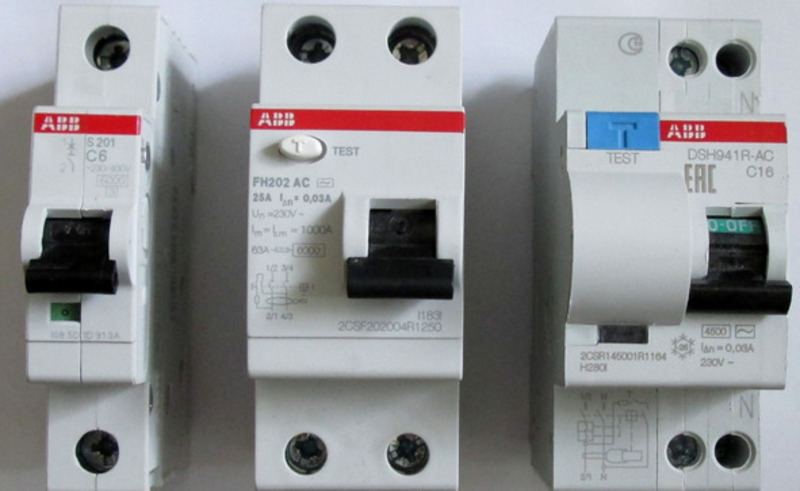

Зрозуміти, чим відрізняється узо від диференціального автомата, буде легше при більш докладному їх розгляді. Існує цілий перелік візуальних відмінностей, які допоможуть навіть недосвідченому людині відрізнити ці прилади один від одного.
Поділ за маркуванням

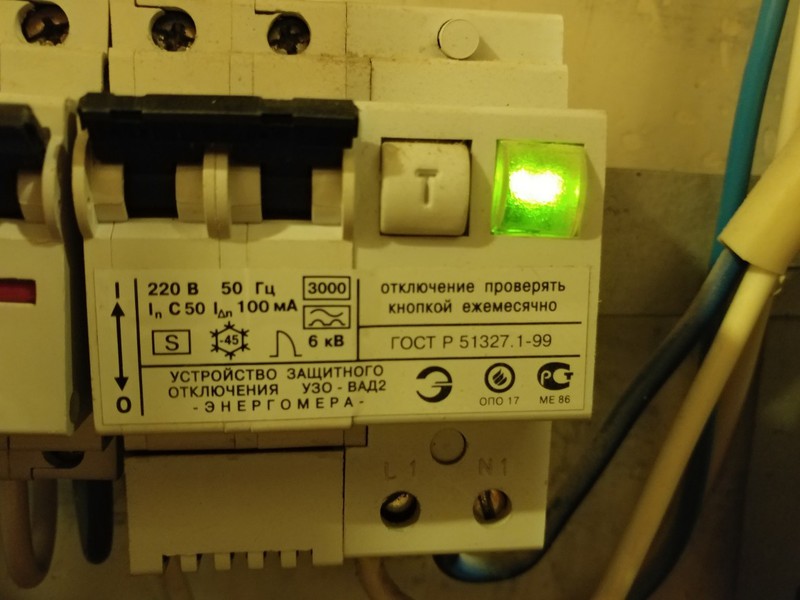

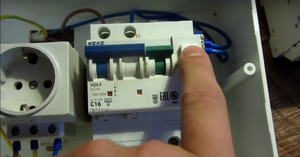

Вірний і перевірений метод візуального відмінності описуваних агрегатів – маркування по номінальному струму. На корпусі кожного пристрою обов'язково відображаються технічні характеристики, зокрема це струм витоку і робочий струм. При наявності на корпусному підставі тільки цифри можна стверджувати, що це УЗО, наприклад, ВД-63. На ньому присутні цифрове позначення 16 (А).
Якщо ж перед таким позначенням є латинська буква B, C, D, вона вказує на наявність диференціального автомата. Прикладом виступить прилад марки АВДТ32, у якого значення номінального струму передує літера «С». Вона визначає різновид теплового і електромагнітного розчеплювача.
Значення електричних схем
Будь-яке захисне або виконавче пристосування доповнюється принциповою схемою, що наноситься на корпус. На дифавтомати і УЗО вони дуже схожі, але існують і відмінності:

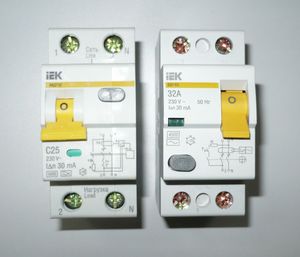

На пристрої захисного відключення присутній головна відмінність у вигляді овалу. Таким знаком прийнято позначати диференційний трансформатор, який виступає серцем всього агрегату і реагує на витік струму. Також на зображенні присутній електромеханічне реле, призначене для розмикання і замикання ланцюга, силових контактів для приєднання проводів.- Схематичне відображення дифавтомати, крім зазначених вище умовних знаків, містить умовні визначення електромагнітного і теплового розчеплювача, який реагує на короткі замикання і перевантаження струму.
Важливо! За зображеної схемою підключення можна з точністю визначити наявний прилад.
Назва і абревіатурні напис
Простим обивателям складно запам'ятати відмітні ознаки захисних пристосувань, що підключаються до електромережі. Для спрощення завдання виробники пішли далі, вони залишають на бічній частині корпусу вироби його безпосереднє назва. Так, на зовнішній коробці УЗО відображається напис «вимикач диференційний».
Що стосується дифавтомати, напис на ньому свідчить «вимикач диференціального струму автоматичний». Практика показує, що подібні розпізнавальні підказки присутні в більшості випадків на пристроях вітчизняного виробництва, але не на всіх. Абревіатурні написи позначаються в такий спосіб:
якісні показники
Якщо розглядати ціновий параметр, описувані захисні пристрої значно відрізняються по ньому, особливо якщо мова йде про імпортну продукцію. Стандартний діфавтомат на порядок дешевше в порівнянні з УЗО, що йде в комплектації зі стандартним автоматом.
За якісним показником вироби імпортного виробництва займають лідируючі позиції. Що стосується приладів вітчизняного виробництва, вони дещо поступаються закордонним аналогам за такими параметрами:
- надійності окремих механічних деталей;
- часу спрацьовування;
- надійності і міцності корпусів.
Важливо! Якщо порівнювати надійність спрацьовування дифавтомати і УЗО, вони практично не поступаються один одному.
АВДТ є комбінованим пристосування. Недоліком в період його експлуатації виступає те, що при його спрацьовуванні складно визначити точну причину відключення – витік струму, КЗ або перевантаження електромережі. Однак в деяких удосконалених моделях присутні індикатори, що спрацьовують по диференційному струму. Важлива перевага АВДТ полягає і в простоті установки. Важливо в монтажному тісному боксі виконати на пару гвинтів менше, ніж передбачалося, за рахунок чого підвищується надійність ланцюга. При поломці описуваного агрегату належить його повна заміна.
Якщо УЗО експлуатується паралельно з автоматом, процедура ремонту менш витратна, заміні підлягає один з робочих елементів. Такий момент варто враховувати під час проектування і прокладки електропроводки в приміщенні, не варто скидати з рахунків можливу частоту перевантажень і можливих коротких замикань.

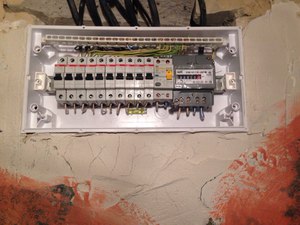

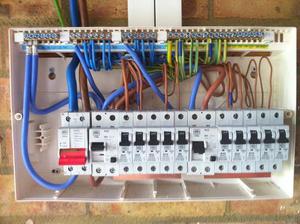

Визначившись з тим, чим відрізняється узо від дифавтомати, варто розібратися, які схеми квартирних проводок краще використовувати. Для стандартної квартири доречним стане УЗО + автомат або ж АВДТ. Коли ж мова йде про масштабний житловий будинок, то на діфавтомат рекомендується підключати лінії з великими навантаженнями, наприклад, хозблок, котельню та ін. Групи розеток, освітлювальні лінії відмінно працюють на парі ПЗВ з автоматом.
