Що в електриці є заземлителем, його пристрій і принцип роботи

Виконавши своїми руками заземлення на дачі або в приватному будинку, можна забезпечити повну безпеку використання електроприладів, захистивши техніку від пошкодження при коротких замиканнях і пробоях проводки. Така схема контуру відрізняється простотою конструкції, тому виконати її самостійно не складе труднощів. Необхідно лише визначитися з тим, що є заземлителем і як облаштовується така конструкція.

опис захисту

Уявити життя сучасної людини без електрики неможливо. Використовувані електроприлади, техніка та обладнання мають відповідний захист від ураження струмом. Однак при пошкодженні ізоляційного шару проводів може відбуватися пробою струму на корпус пристрою, що становить велику небезпеку для здоров'я людини. Спеціально для попередження ураження високою напругою використовуються конструкції заземлювачів, які дозволяють вести зайві струми під землю, захищаючи електроприлади і користувачів від впливу високої напруги.

Даючи визначення заземлення, електрики на увазі конструкцію з непровідних електричний струм приладів, заглиблених в землю на 2-3 метра і більше. Стандартна захисна схема включає контурні елементи, що складаються з електродів і спеціального дроту, що йде від мережі в будинку до металевого стрижня, розташованого глибоко в грунті. Принцип роботи відведення струму грунтується на властивості потоку заряджених частинок йти за найменшим опором, тому навіть при пошкодженні ізоляції можна чіпати руками такі прилади, не побоюючись при цьому отримати удар струмом.

типи заземлень

На сьогоднішній день використовуються різні типи заземлення, які відрізняються своїм призначенням, конструкцією і принципом роботи. Найбільшого поширення набули такі види пристроїв:

Відрізняються ці види захисту в першу чергу своїм призначенням. Робоча заземлення необхідно для забезпечення безперебійного і правильного функціонування техніки. Захисний пристрій попереджає ураження людей електричним струмом. Воно виключає вихід з ладу обладнання при пробої напруги на корпус приладу.

Всі вимоги до облаштування такої захисної системи обумовлюються в Гості і нормах Сніпа. Виконання заземлення рекомендовано власникам приватних будинків і дачникам, які використовують потужні електроприлади та різне опалювальне обладнання. Необхідно лише правильно підібрати тип захисту і його конструктивну схему виконання. Залежно від способу облаштування заземлення прийнято розрізняти на наступні типи:

У заземленні, виконаному за принципом TN-C, використовується єдиний кабель, який поєднує нульовий провід і PE провідник. Напруга відводиться на металеві штирі, розташовані на глибині понад два метри під землею. Завдяки простоті конструкції таку захисну систему можна виконати самостійно, навіть не володіючи відповідними навичками в електриці.

Позначення заземлення TN-S – це модернізована схема, в якій використовується відразу два дроти, що відходять безпосередньо від електрощитка і з'єднані з заглиблених в землю контуром. Підземна металева конструкція має складну форму, що дозволяє справлятися навіть з відведенням великої потужності струму при коротких замиканнях. Використання системи заземлення TN-S попереджає ураження людини високою напругою, а прилади в будинку повністю захищені від пробою електрики. Така схема може позначатися TN-C-S.

Різновид заземлення OT увазі відведення напруги з корпусу побутових приладів і техніки за допомогою нейтрали безпосередньо в землю з підключенням паралельно ізольованого від грунту металевого корпусу.Така схема відрізняється конструктивною складністю, тому до її виконання вдаються лише в тому випадку, коли потрібно забезпечити максимально можливу безпеку електропристроїв в мережі.

Заземлення за схемою ТТ грунтується на використанні глухозаземленной нейтрали. Суть цього способу полягає в тому, що струмопровідні частини у електроустаткування з'єднані із заземлювальним пристроєм, розташованим на стороні споживача. Така система захисту відрізняється конструктивною складністю і вимагає професійного розрахунку, тому виконати самостійно її не представляється можливим. Працює заземлення ТТ максимально надійно, забезпечуючи повну безпеку електротехніки.

Готові комплекти обладнання

Сьогодні у продажу можна знайти вже готові комплекти заземлення, вартість яких становить близько 4-6 тисяч рублів. Все що залишиться зробити – це виконати монтаж такого металевого контуру, закопавши його в грунт на 1-3 метра і підключивши до нього силові дроти від електрощитка. Використання вже готових комплектів дозволяє істотно спростити облаштування якісної електрозахисту приватного будинку.

Виконання контуру своїми руками

Стандартна конструкція заземлення для приватного будинку або дачного будови не відрізняється складністю, тому її під силу виготовити самостійно. Це дозволить суттєво скоротити витрати домовласника, анітрохи не втративши в якості виконаної роботи. Для виконання такої роботи потрібні:

• лопата;
• рівень;
• зварювальний апарат;
• мотузка і кілочки.

Власнику будинку в першу чергу необхідно визначитися з тим, який заземлитель буде виконуватися (вертикальний або горизонтальний). Їх відмінністю є глибина залягання, а також розташування металевих елементів в землі. Вертикальний заземлювач може використовуватися при обсягах споживання електрики не більше 15 кВт. Він виконується з куточка розмірами 50х50х5 мм і з трубопроводу діаметром не менше 32 мм. Горизонтальний заземлитель може бути зроблений з смугової сталі 40х4 мм і сталевого дроту перетином 10 мм і більше.

Провідник виготовляється із сталевого дроту, металевої смуги або мідного дроту. При укладанні кабелю в траншею його товщина повинна бути не менше 25 мм. Якщо мається на увазі відкрита прокладка, то мінімальна товщина дроту становить 16 мм.

До особливостей саморобного заземлення приватного будинку відноситься спосіб закладки електрода, розташованого на глибині не менше півтора метрів, при цьому відстань між заземлювальним контуром і отмосткой будівлі повинна становити не менше 100 см. Витримуючи таке мінімальне видалення, можна буде забезпечити безпроблемність експлуатації захисної системи, гарантувавши повну безпеку і високу якість її функціонування.

Вибір місця і монтаж

Монтаж заземлюючого контуру здійснюють поблизу фундаменту будинку з урахуванням мінімально допустимих відстаней до будови. Довжина сполучної лінії виконується якомога меншою, що істотно скорочує витрату матеріалу. В подальшому правильно розташованій контур заземлення не заважатиме господарської діяльності, Розбивці клумб і прокладання інженерних комунікацій.

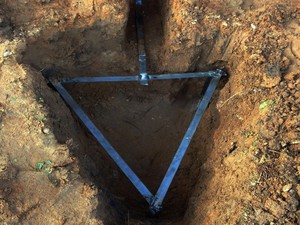

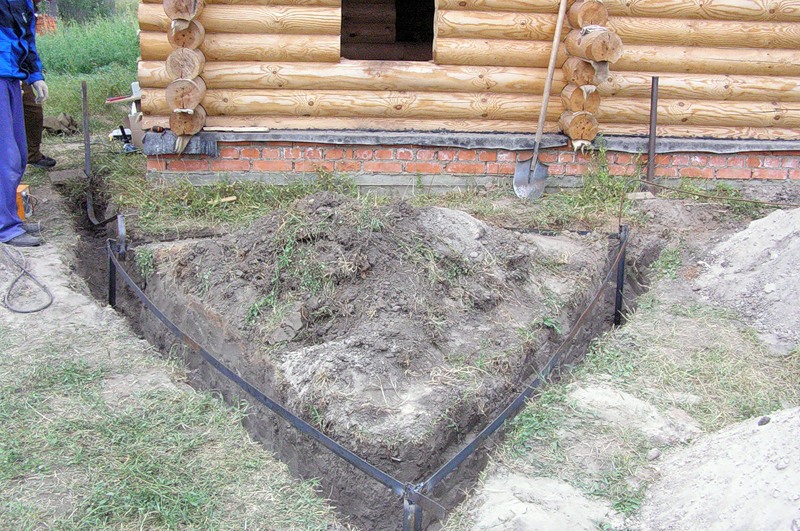

Роботи з монтажу заземлювачів починаються з облаштування траншеї. Її глибина повинна бути не менше 75 см. Виконують траншею у вигляді трикутника з більшою стороною, що дорівнює 3 м. Щоб спростити земляні роботи, слід попередньо за допомогою кілочків і мотузки провести розбивку на місцевості, лише після цього приступають до облаштування рову.

Металевий контур виконується з куточка розмірами 50х50х5 мм. Буде потрібно не менше 3 метрів матеріалу, який розрізають болгаркою і з'єднують зварюванням або заклепками. У вершинах трикутника кінчики куточка загинають вгору, роблячи їх виступаючими над поверхнею землі на 10 см.

Для об'єднання контуру заземлення в єдиний ланцюг використовується металева смуга завтовшки 5 мм і шириною 50 мм. За допомогою електрозварювання смугою з'єднують куточки в вершинах трикутника. Шви ретельно проварюють по всій довжині, що забезпечує конструкції якість, надійність і довговічність. З'єднання слід додатково покрити фарбою, щоб попередити появу іржі.

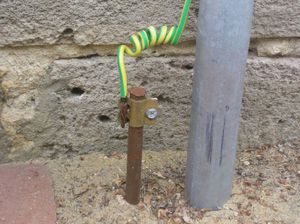

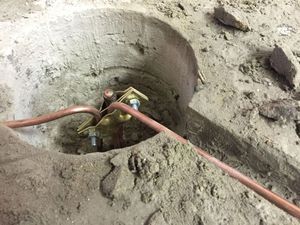

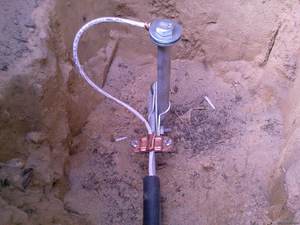

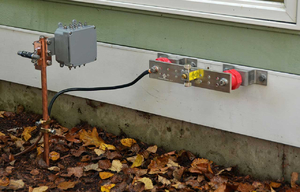

Наостанок залишається підвести до контуру фазу від електрощитка в будинку. Така підводка здійснюється за допомогою металевої смуги або товстого мідного дроту. Буде потрібно викопати траншею, в яку вкладається контур заземлення, Що йде безпосередньо до будинку. До шині приварюється гвинт, який з'єднує її з мідною жилою. Далі провід йде в щиток, де фіксується за допомогою крокодилів або спеціальних міцних кріплень.

Перевірка якості виконаної роботи

Для максимально точного вимірювання опору у виконаного самостійно контуру застосовують спеціальне обладнання. Можна також скористатися перевіреним народним способом, який дозволяє визначити якість і працездатність виготовленого заземлення.

Буде потрібно потужний споживач на 2 кВт, який одним кінцем підключається до фази на електрощитку, а другим – до заземлення. За допомогою мультиметра перевіряють напругу в мережі при включеному і вимкненому споживача. При незначній різниці показників можна зробити висновок про виконання правильного робочого контуру заземлення.

Корисні поради

Перед тим як приступати до виконання траншеї під контур заземлення, необхідно намалювати на папері схему ділянки, що в подальшому дозволить з легкістю визначити розташування всіх металевих елементів під землею. Це спростить можливий ремонт і модернізацію виконаного своїми руками заземлення.

Електроди розміщуються не тільки на вершині трикутника, але і можуть розташовуватися на одній лінії. Загальний опір контуру не повинно перевищувати 3 Ом. При необхідності зменшити цей показник можна шляхом установки одного або двох додаткових стрижнів.

Часто можна почути, що заземлення приватного будинку має виконуватися виключно професіоналами, тому така робота своїми руками не допускається. Однак ні в жодному нормативному документі немає заборони на самостійну установку заземлюючого контуру.

Виконавши заземлення приватного будинку або дачі своїми руками, можна забезпечити повну безпеку експлуатації електрообладнання, попередивши ураженню струмом під час коротких замикань і пробоях провідників. Необхідно лише визначитися з тим, що називається заземленням і як проводиться така робота. Можуть виконуватися різні схеми захисного контуру, вибір яких буде залежати від особливостей експлуатації електрообладнання та загального навантаження в будинку. Виконання такої роботи самостійно не представляє особливої ​​складності, тому кожен домовласник може заощадити на зверненні до електриків.
