Принцип роботи і схема підключення реле

Реле знайшли широке застосування не тільки в промисловості, але і в побуті. Ці пристрої призначені для комутації електричних мереж і управління різними електроприладами. Якщо розібратися в їх конструктивних особливостях, принцип роботи, а також в схемі реле, то з'явиться можливість самостійно вирішувати різні практичні завдання.

Принцип дії

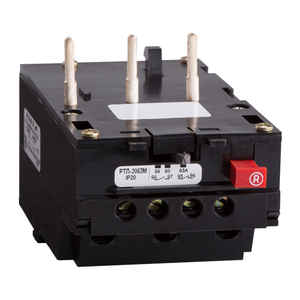

Реле класифікуються за різними ознаками. Відповідно до принципу роботи, прилади можуть бути електромагнітними, електронними, тепловими і т. Д. Так як в побуті найчастіше використовуються пристрої перших двох типів, то їх і варто розглянути докладніше.

магнітне пристрій

Реле цього типу мають досить просту конструкцію і привабливу вартість. При подачі струму на котушку в її обмотці створюється ЕРС. Це призводить до появи в осерді магнітного поля, що притягує якір. Цей елемент конструкції з'єднаний з рухомими контактами, які і замикають нерухомі. Якщо сила струму падає до певної величини, пружина повертає якір в початкове положення і ланцюг розмикається.

Для забезпечення більш високої точності роботи в конструкцію електромагнітного приладу часто вводяться резистори. Також ці пристрої оснащуються засобами захисту від перепадів напруги і іскріння.

Вирішити поставлені завдання можна за допомогою конденсаторів. Серед переваг електромагнітних реле можна відзначити невисоку вартість, стійкість до перешкод, а також можливість комутувати електроланцюзі з великими навантаженнями, маючи при цьому компактні габарити.

Однак є у приладу і деякі недоліки:

• Порівняно невисока швидкість спрацьовування. Це істотно обмежує сферу застосування реле в ролі захисного пристрою.
• Поверхні контактів схильні до окислення і деформації під впливом іскор. В результаті термін експлуатації приладу скорочується.
• Під час роботи виникають перешкоди. Для захисту електронних блоків реле доводиться екранувати.

Електронний прилад

Використання напівпровідників при виготовленні реле дозволяє позбутися від багатьох недоліків, Властивих електромагнітним моделям. Транзистор є тим елементом, який здатний відмінно справлятися з роллю комутатора. При подачі на перехід база-емітер напруги з певними характеристиками через ланцюг колектор-емітер почне проходити електрострум.

Його номінальне значення буде значно вище в порівнянні з ланцюгом бази. Саме це властивість транзисторів використовується для посилення сигналів. Якщо порівнювати електромагнітні та електронні реле, То другі мають наступні переваги:

• Напівпровідникові переходи не втрачають працездатність з плином часу.
• Мають невеликими габаритами і вагою.
• Висока швидкість спрацьовування.
• Навіть при сотнях тисяч перемикань в секунду електронні прилади не виходять з ладу.

На жаль, тут також не обійшлося без недоліків. Серед них основним є нестійкість до електромагнітних завад. Деякі пристрої можуть бути виведені з ладу статичним зарядом.

Крім цього, під час роботи приладу виділяється велика кількість теплової енергії, яку необхідно відводити.

особливості підключення

Існує багато видів реле. Вивчити схему підключення реле можна на прикладі проміжного пристрою. Воно знайшло широке застосування в різних системах автоматики і управління. Приєднати прилад до електричного кола можна паралельно або послідовно. Найчастіше пристрої оснащені кількома парами контактів. Слід пам'ятати, що вони можуть бути двох типів:

• Нормально відкриті. Позначаються літерами NO.
• Нормально закриті. Маркуються буквами NC.

За нормальний стан приладу приймається відсутність сигналу на обмотці.Так як у котушок немає певної полярності, то контакти можна приєднувати в довільному порядку. Прилад встановлюється між виконавчим механізмом або пристроєм і джерелом завдання. Однак він може використовуватися і в якості контактора.

Цей пристрій оснащений чотирма групами контактів. Три з них використовуються для управління навантаженням, а одна необхідна для утримання електроструму на обмотці. Також можна підключити реле до датчика руху для автоматичного управління системою освітлення приміщення. Схема такого приєднання досить проста:

• Котушка приладу з'єднується з датчиком.
• Силовий контакт підключається до системи джерел світла.

Слід пам'ятати, що універсальної рекомендації по підключенню приладів немає. Схеми під'єднання підбираються відповідно до вирішуваних завдань. Вони багато в чому схожі, і якщо розібратися з однією з них, проблем при використанні інших виникнути не повинно.
