Що таке селективність захисту електричної мережі

В електриці і енергетиці існує безліч понять. Кожне з них відіграє певну роль. Селективність – це захисний механізм, який вберігає техніку від поломок. Її наявність дозволяє продовжити термін служби приладів і апаратів і попередити появу несправностей. Селективність має на увазі використання певного обладнання.

Основна характеристика

Запобіжники, дифавтомати, УЗО та інші пристрої необхідні для попередження згоряння пристроїв. Правильно підключена схема приладів дозволяє відключати тільки певні ділянки ланцюга, не порушуючи роботи всі інші компоненти. Селективність захисту електричної мережі – це налагоджена робота обладнання.

Її основні завдання:

• забезпечення безпеки електроприладів;
• своєчасне відключення зони харчування, де сталася поломка;
• зниження ймовірності негативних наслідків для інших механізмів;
• безперервність робочого процесу;
• економність;
• проста експлуатація.

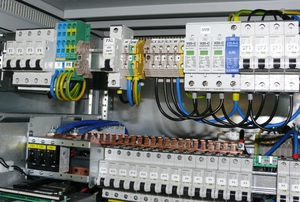

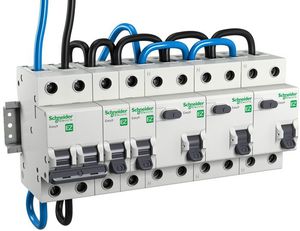

Для нормальної роботи селективності потрібно налагодити узгодженість між усіма пристроями. Для кращого розуміння, що це таке, досить розглянути принцип дії на електричному щитку. При виникненні короткого замикання у ванній або на кухні спрацьовує тільки той автомат, який підключений до цього ланцюга. Всі інші ділянки продовжують працювати і постачати енергію. Якщо відключення не відбудеться, то автомат введення припинить роботу всього щитка.

Такі заходи допомагають попередити виникнення пожеж та зберегти техніку.

Два типу захисту

Селективність визначають в ГОСТ IEC 60947-1-2014. Згідно з ним, виділяють два типи: абсолютна і відносна. До першого відносять системи з захистом, яка діє тільки всередині захищеної зони. На пошкодженій ділянці спрацьовують запобіжники.

Відносна селективність – це резервна захист. Вона включається тоді, коли з якихось причин не блокується пошкоджену ділянку. Тоді вищі автомати повністю перекривають подачу енергії.

Однак відносна селективність спрацьовує при великих перевантаженнях. При коротких замикань це рідко відбувається. Всі апарати повинні бути з'єднані в схему в певній послідовності. Кожен конкретний виробник випускає таблиці зв'язки апаратів.

Основні види

Селективність буває декількох видів. При повній підключають два апарати з послідовним підключенням. При виникненні несправності відключається ділянка, яка знаходиться найближче до проблеми. Часткова захист працює аналогічно, але з невеликою відмінністю: захист працює тільки до певного показника сверхтока.

Тимчасова селективність включає в себе кілька автоматів з однаковими характеристиками струму. Але всі вони відрізняються витримкою за часом відключення. У підсумку першим спрацьовує найближчий до несправності автомат. Далі ланцюг включається:

Така система вимикачів дозволяє автоматам страхувати один одного і при необхідності поступово вимикати систему, не допускаючи її перевантаження. Аналогічно працює струмовий захист, але витримка ставиться не за часом, а по збільшенню струму. У автоматів ставляться показники в 25 А – 15 А – 10 А.

Ще буває захист времятоковая, яка поєднує в собі реакцію механізмів на ток і час виключення.

Зонна націлена на виявлення несправної зони. При її виявленні, система відключає ділянку з поломкою. Це дозволяє зберегти працездатність інших автоматів.

При енергетичної захисту все збої відбуваються в литому корпусі автоматичного вимикача. Максимальних показників струм не встигає досягти, так як система моментально відключає подачу енергії.

Карта селективності

Всі характеристики струмових пристроїв вносяться в певну схему. Вона дозволяє створити максимальний захист автоматів. Основний її принцип – це послідовність підключення апаратів.

При створенні карти враховуються певні правила:

• одне джерело напруги для всіх установок;
• правильний масштаб потрібен для гарного перегляду розрахункових точок;
• відзначаються мінімальні і максимальні показники короткого замикання і захисні властивості.

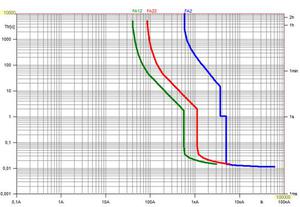

Відсутність грамотно побудованої карти призводить до порушень електропостачання. Наочна схема дозволяє побачити узгодженість установок і порівняти роботу автоматів. Сама схема складається з двох осей:

• вісь абсцис – це величина струму в кВ;
• вісь ординат – це час в секундах.

Не варто нехтувати її виготовленням, так як відсутність точності в розрахунках призведе до некоректної роботи захисної системи. Карту легко викреслити в спеціальній програмі.
