Відмінності ртутних ламп: ДРВ і ДРЛ

Ртутні газорозрядні світильники застосовують для внутрішнього і зовнішнього освітлення. Різні види цих освітлювальних елементів мають різну назву. Найбільш часто зустрічаються лампа ДРЛ і лампа ДРВ. Розшифровка назв допоможе зрозуміти, який принцип дії вони мають і чим відрізняються один від одного.

різновиди ламп

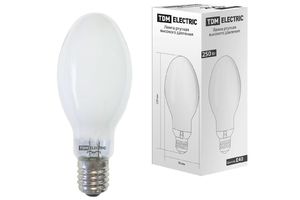

Маркування ДРЛ означає дугова ртутна люмінофорна, маркування ДРВ – дугова ртутна вольфрамовая. З першого погляду важко розрізнити лампи ДРВ і ДРЛ. Відмінності полягають в їх технічних характеристиках. У конструкції обох світових джерел є:

• Цоколь. Елемент, який бере на себе електричну енергію з мережі завдяки з'єднанню контактів патрона і лампи.
• Кварцова колба. Заповнюється аргоном з додаванням краплі ртуті, має два основних і два допоміжних електрода. Виконує роль пальника
• Скляна колба. Виконує роль ємності, в яку поміщається кварцова колба і цоколь. Внутрішня поверхня колби покривається люмінофором і заповнюється азотом.

Усередині вольфрамової лампи разом з кварцовою колбою знаходиться спіраль з вольфраму. Ця спіраль виконує функцію струмообмежувального елемента.

Висока затребуваність дугових ртутних світильників пояснюється економічністю їх використання. Саме їх зараз використовують в різних освітлювальних приладах замість застарілих ламп розжарювання. Завдяки цьому вдається уникнути великих витрат, пов'язаних:

• з покупкою сучасних освітлювальних приладів;
• з монтажем кріпильних систем;
• з проведенням розводки освітлювальних ліній.

Крім того, ртутні прилади показують значно більшу ефективність роботи, ніж інші джерела світла. Однак при порівнянні показників люмінофорного і вольфрамової лампи спостерігаються деякі відмінності.

Низька ефективність ДРВ

В результаті порівняння світлових параметрів двох різновидів ламп виявляється, що вольфрамова показує майже вдвічі меншу ефективність роботи. Відбувається це через те, що в міру нагрівання напруга пальника зростає, а напруга вольфрамової спіралі, навпаки, скорочується.

Крім різниці напруг, на ефективність світіння лампи ДСР впливає наявність активного баласту, Що обмежує струм. В цьому випадку додаткової передачі енергії не відбувається, тому період світіння пальника зменшується приблизно на 30%. В результаті світловий потік падає, лампа показує низьку ефективність.

Невисокі технічні показники компенсуються іншими властивостями. Серед переваг ртутних світильників з вольфрамової спіраллю всередині варто відзначити:

• можливість використання без пускорегулюючий обладнання;
• біле світіння теплого спектру;
• якісну передачу кольору з більш широким спектром світіння;
• стабілізацію напруги в процесі роботи;
• застосування в якості альтернативи звичним лампам розжарювання.

Ці властивості дозволяють застосовувати вольфрамові дугові лампочки не тільки в якості освітлювальних приладів всередині закритих приміщень. Вони також успішно використовуються на відкритих просторах, в число яких входять будмайданчика, автостоянки, паркові зони, вулиці. За допомогою моделей ДСР 250 здійснюється штучне опромінення тепличних рослин.

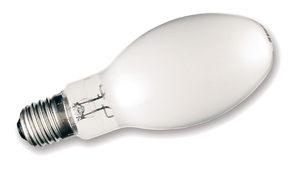

Особливості люмінофорних світильників

Люмінофорних лампа починає світитися після подачі напруги на електроди, розміщені в кварцовою пальника. Аргоновий газ легко іонізується, в результаті чого на двох сторонах пальника виникає тліючий розряд. Іонізація зменшується і переходить в простір між електродами. Розряд швидко трансформується з тліючого в дугового, забезпечуючи процес горіння.

Як і інші ртутні дугові пристрої, лампочка ДРЛ чутлива до зміни температурного режиму. При появі заряду в пальнику внутрішній простір скляної колби, заповненої аргоном, починає світитися ультрафіолетовим і зеленим кольором. Але наявність люмінофора на стінках колби змушує ультрафіолет перетворюватися в червоний колір. Комбінація зеленого, червоного і синього в результаті дає білий колір, який всі звикли бачити при роботі люмінофорних ламп.

Відмітна особливість лампочки ДРЛ полягає в тому, що значення її струму перевершує номінальне значення. Тому після переходу мережевої напруги через значення амплітуди вся накопичена индуктивностью енергія передається в навантаження (при цьому напруга затягується на кварцовою колбі). Саме з цієї причини ефективність світіння люминофорного світильника перевищує ефективність вольфрамового на 30%.

Лампа типу ДРЛ може функціонувати тільки при наявності пускорегулюючий пристрої. В якості такого пристрою може бути застосований дросель. Оскільки він виконує роль токоогранічітеля, показник його потужності повинен дорівнювати потужності ртутної лампи. Використання такої лампочки без пускорегулюючий обладнання загрожує її моментальної поломкою.

Ефективна робота люмінофорного лампочки може бути забезпечена тільки при повному збігу всіх параметрів мережі. ДРЛ володіє наступними технічними характеристиками:

• Діапазон споживаної потужності становить 80-100 Ватт (в залежності від числа електродів). Найбільш поширеними є лампочки потужністю 250 Ватт.
• Цоколь типу Е27 або Е40. Визначається рівнем споживаної потужності.
• Тактова навантаження не більше 8 ампер.
• Мінімальний світловий потік дорівнює 3200 люмен (відповідає світловому потоку лампи 80 Вт). Максимальна інтенсивність досягає 52000 люмен.
• Термін роботи може доходити до 10000 годин.

Всі необхідні параметри позначаються на корпусі ртутної лампи у вигляді маркування. Стандартна маркування складається з букв, що позначають тип лампочки, і цифр, що позначають її потужність.

Завдяки таким характеристикам лампочки цього типу успішно використовуються для освітлення великих закритих і відкритих просторів, де особливу важливість має інтенсивність освітлення (стоянки, вулиці і т. Д.). Однак для досягнення максимальної інтенсивності світіння приладу потрібно близько 5-7 хвилин. При роботі лампа ДРЛ мерехтить і постійно видає неголосний тріск.
