Установка розетки для телефону і інтернету

За допомогою розетки для телефону можна підключити апарат до лінії або її відгалуження. При цьому з'являється можливість його з'єднання з мережею в різних кімнатах. Існують різні види розеток, які мають свої особливості в способі установки і будову. Для того щоб зробити правильний вибір пристрою, необхідно більш детально вивчити його характеристики.

характеристика розеток

Пристрій може підключатися прихованим і відкритим (настінним, накладними) способом. В останньому випадку розетка кріпиться на стіні, а дроти простягаються зовні без штробления. При іншому варіанті установки вона вставляється в підрозетник, вмонтований разом з проводкою в стіну під шар штукатурки.

Всі типи розеток для телефону мають такі компоненти:

• Корпус, зроблений з керамічних або пластикових матеріалів, що не проводять електричний струм.
• Підпружинені контакти. Їх виробляють з металу. Струм за допомогою контактів проходить через вилку й проведення в телефон.
• Затискачі, що забезпечують зв'язок проводки з мережею.

Основні види пристроїв

Різновиди розеток замінюють один одного і вдосконалюються з появою нових технологій. Більш сучасні і універсальні RJ-11 часто приходять на зміну стандарту РТШК-4.

Роз'єм у новій моделі не відрізняється від інших видів, але кількість проводів в загальному кабелі змінюється.

Розетки для телефону і інтернету діляться на 5 стандартів:

• РТШК-4. Застарілий і рідко застосовуваний тип. Конструкція розетки включає корпус і начинку з чотирьох контактів. У вилки є 4 металеві пластини. Штир з пластика знаходиться в центрі і дає з'єднанню додаткову жорсткість.
• RJ-11, RJ-12. Широко використовуються сучасні варіанти, призначені для телефонів різних видів. У них може бути два, чотири або шість контактів. Цей вид найкраще підходить для монтажу в житлових приміщеннях.
• RJ-14. Стандарт, який встановлюється в офісах для підключення модемів, факсів та інших аналогічних пристроїв. Щоб використовувати дві лінії одночасно, потрібно придбати модель з чотирма контактами, які з'єднуються з чотирижильного кабелями.
• RJ-25. Цей варіант також часто зустрічається в офісних приміщеннях. Він включає шість роз'ємів для установки модемів, локальних мереж і факсів.

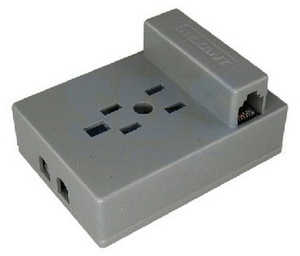

• Комбінований. Конструкція цього пристрою поєднує в собі розетки типу RJ-11 і РТШК-4.
• RJ-45. Спеціальний роз'єм для підключення до мережі складних схем в модемах і ноутбуках.

варіанти підключення

Способи підключення кабелю безпосередньо залежать від типу використовуваних розеток. Для найбільш поширених і універсальних моделей RJ-11 і RJ-12 існує ряд правил:

• Пристрій може містити 2 або 4 невеликих контакту. Заглиблення, по якому будуть проходить жили кабелю живлення, повинно розташовуватися в центрі конструкції.
• До двох контактів, що знаходяться в центрі, підключаються телефонні апарати.
• Заглиблення жив проводиться кроссировочную або звичайним ножем.
• Перед розміщенням жив провід зачищається на 4 см.

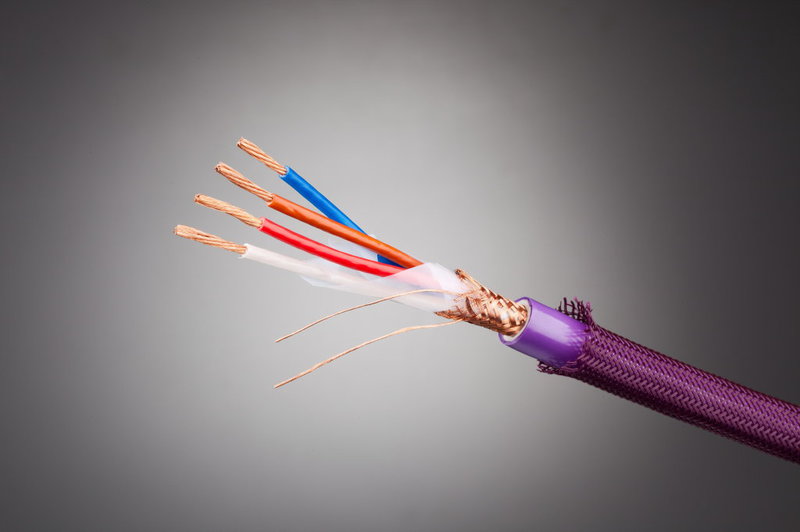

• Для прихованої установки краще застосовувати кабель КСПВ, що має жилу з міді. ТРП в цьому варіанті грає роль розподільника.

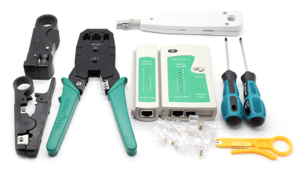

необхідні інструменти

Перед установкою потрібно підготувати інструменти і матеріали, які можуть знадобитися при роботі. До їх переліку входять:

• розетка відповідного типу;
• викрутка з ізольованою від струму ручкою;
• перфоратор;
• підрозетник;
• кусачки;
• кабель (при монтажі нової розетки);
• ніж;
• ізоляційна стрічка;
• саморізи;
• мультиметр;
• маркер або олівець;
• захисні рукавички;
• двосторонній скотч.

Етапи роботи

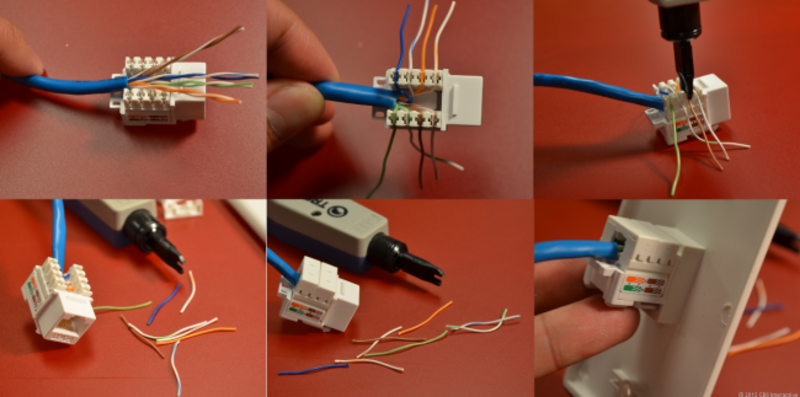

Інструкції для відкритого і прихованого монтажу трохи розрізняються. При першому варіанті установка включає наступні етапи:

1. На руки надягають захисні рукавички з гуми.
2. За допомогою бокорезами з дроту знімається шар ізоляції довжиною в 4 см.Важливо не подряпати жили при зачистці.
3. Мультиметром визначається полярність контактів. Ця процедура бажана, але можна обійтися і без неї.

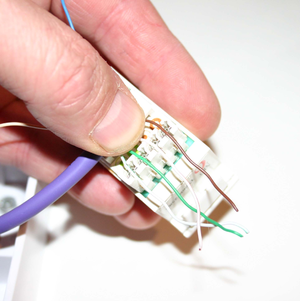

4. Контакти з'єднуються з провідниками.
5. Підключаються жили кабелю і фіксуються гвинтами. Якщо пристрій має 4 контакту, то з'єднувати потрібно два центральних.
6. Розетка закріплюється на стіні скотчем. Можна використовувати саморізи для більш міцної фіксації.
7. Надівається кришка.

Прихована установка робиться трохи по-іншому. Монтують її так:

1. На стіні проводиться розмітка майбутнього місцезнаходження пристрою і розведення.

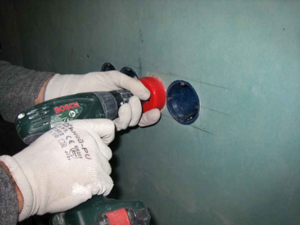

2. Перфоратором просверливается отвір, в який вставляється підрозетник і фіксується саморізами.
3. Пристрій монтується в підрозетник за допомогою розпірних гвинтів.
4. Після установки включається електрику і перевіряється працездатність розетки.

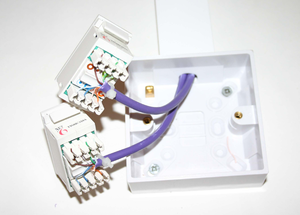

Пристрої можуть мати одинарну або подвійну конструкцію. Для будинку зазвичай досить одного роз'єму. В офісах може знадобитися підключення декількох телефонів, для чого підійде подвійний тип розетки.

Поради по установці

Моделі з прихованою проводкою виглядають більш гармонійно в інтер'єрі, але їх монтаж вимагає штробления стін і порушення декоративного покриття. Для надійності і безпеки краще вибирати продукцію відомих фірм, що добре зарекомендували себе на ринку.

Багато виробників розеток наносять нумерацію контактів. При її відсутності можна орієнтуватися по квітам проводів. Позитивними є контакти з білими смугами, а негативними – однотонні.

На старих приладах маркування буде інший. Чорний, оранжевий і зелений колір мають позитивні контакти, а жовтий, червоний і синій – негативні.

Різні типи розеток мають свої особливості комплектації і установки. Якщо дотримуватися інструкції, то провести монтаж пристрою можна швидко і легко.
