Розетка подвійна із заземленням: встановлення та підключення

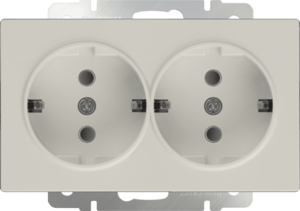

Без численних видів електричних приладів не досягти сучасного затишку і комфорту. Внаслідок чого в приміщенні потрібна достатня кількість електричних точок. Старі моделі вже не такі ефективні, тому їх замінили новими варіантами. Вони володіють незаперечними перевагами і мають кілька місць для підключення вилок. Розетка подвійна із заземленням може кріпитися до відкритої або прихованої проводки зі змінним напругою струму.

Схема підключення

Деякі люди до сих пір не мають поняття про таких пристроях. Вони вважають, що подвійна із заземленням розетка складається з декількох коробок, які розташовані поблизу один до одного. Але це значно псує зовнішній вигляд приміщення, до того ж найімовірніше знадобиться виготовити додатковий отвір для установки підрозетника. Це істотно ускладнює роботу.

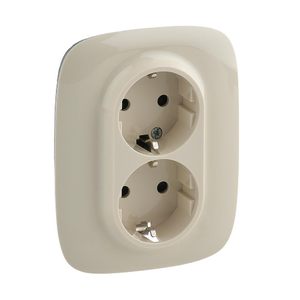

А нові моделі моноблочного типу легко замінюють старі прототипи без того різання ніші для додаткової точки. Однак можна повністю замінити всю непотрібну конструкцію на нову аж до настановної коробки, але є ймовірність, що доведеться в цій робочій зоні зайнятися масштабним переклеювання шпалер або фарбуванням. Можна обійти таку проблему і акуратно монтувати пристрій в існуючий підрозетник.

Витяг старої точки

Установка здвоєною розетки вважається дрібним ремонтом, відповідно, з таким завданням може впоратися практично будь-який чоловік. Щоб не псувати інтер'єр приміщення і не займатися прокладкою нового електропроводи, досить монтувати пристрій в наявну коробку. Однак ці маніпуляції зажадають легкого косметичного ремонту. Встановлюється подвійна розетка в один підрозетник передбачає наступні кроки по демонтажу:

1. Спочатку в квартирі або будинку відключають електроенергію. Це перше правило техніки безпеки. У розподільному щитку знаходяться перемикачі, які зміщуються у вертикальному або горизонтальному положенні. Все залежить від конфігурації автомата. Після виконаної роботи треба переконатися у відсутності напруги в мережі, перевіривши проводку індикаторною викруткою.
2. Далі демонтують стару точку, відкручуючи кріпильні гвинти або шурупи, що утримують розетку. Потім кришку знімають, а дроти від'єднують. Потім фіксують лапки самого пристрою відкручують безпосередньо в коробі.

Таким же способом розбирають новий виріб, знімаючи зовнішню панель, відокремлюючи від основної частини.

Установка підрозетника і робота з проводами

Якщо виникло бажання встановити нову коробку під розетку, багато хто віддає перевагу фірмі Schneider Electric. Її діаметр зсередини становить 6,8 см. Ці вироби якісні, надійні і мають великий попит. Їх перевага полягає в тому, що кріплення розташовуються з зовнішньої стінки корпуса, тому супорт розетки зафіксувати нескладно.

Зараз важко підібрати нові моделі подвійних точок, щоб вони максимально щільно встановилися в старий підрозетник. Відповідно, виникає ризик постійної нестійкості конструкції в коробі. Краще встановити новий варіант, міцно закріплює виріб. Зазвичай основний короб, що утримує сам пристрій, фіксують на алебастр або подібний швидковисихаючий розчин. Бажано деталь монтувати рівно, оскільки потім її складно буде вирівняти. Доведеться заново все демонтувати і знову встановлювати елемент. Покрокова обробка кабелю:

1. Для усунення зовнішньої захисту дроти застосовують звичайний гострий ніж. Відрізають ізоляцію завжди уздовж і маленькими шматками. В такому випадку ризик поранення знижується.
2. Недосвідчені люди вважають, що чим більше залишиться запасного кабелю, тим краще. Це не так. Оскільки лицьова панель при великому пучку проводів може не встановитися щільно.Досить довжини приблизно 10 см. Але якщо вони короткі, то їх доведеться подовжити. Щоб це зробити, треба зачистити краю на 1 см і прикріпити аналогічні кабелі, закрутивши місця з'єднання пассатижами. Потім ці оголені ділянки обробляють ізоляційною стрічкою.

Якщо краї електропроводи з розломами або окислені, то дефектну частину краще видалити.

Підключення кабелів

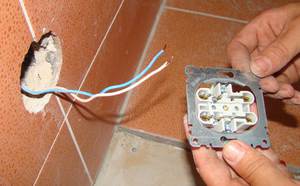

Після підготовки проводів їх треба підключити до контактів. Відштовхуючись від стандарту, в розподільчому щитку знаходиться 3 проводка, які позначаються так: жовто-зелений (заземлення), коричневий (фаза) і синій (нуль). Процес роботи:

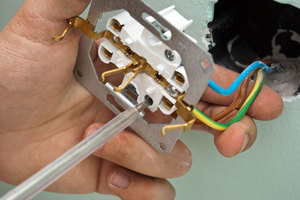

1. Спочатку, щоб під'єднати електропроводи, необхідно від клем відкрутити шурупи викруткою з плоским або гострим наконечником. Все залежить від виду гвинтів. Потім туди встановлюють кабелі і назад закручують.
2. Якщо на правий контакт прикріпити нуль або навпаки, помінявши їх місцями з фазою, то нічого страшного в цьому немає. Але зазвичай фазний кабель під'єднують до правої клеми. Важливо не допустити їх підключення на одному контакті (шині), тому що замикання буде неминучим.
3. Посередині закріплюють заземлення. Поблизу відповідної клеми розташований спеціальний знак.

Щоб уникнути випадання кабелів з контактів, всі шурупи треба прикручувати максимально щільно.

Монтаж усіх запчастин

Після підключення пристрою до проводів від розподільчої коробки піде укладання залишилися механізмів. Подвійна внутрішня розетка із заземленням кріпиться таким чином:

1. Для установки подвійний розетки в основну коробку треба акуратно помістити кабелі в виріб. Неприпустимо, щоб дроти перебували під фіксаторний лапками, в іншому випадку порушиться ізоляція. Досить скласти матеріал у вигляді гармошки і закріпити в підрозетники.
2. Далі до стінок основного короба монтують розетку з якимсь заглибленням всередину. Вся конструкція прикріплюється гвинтами або шурупами. Другий варіант більш надійний. Після вирівнювання деталі приступають до фіксування саморізами супорта до коробки.
3. Після міцного зміцнення необхідних елементів монтують декоративну накладку. Якщо попередня робота зроблена правильно, а кути розетки симетричні коробці, то панель встановиться щільно, без щілин між стінкою і деталлю.

Треба не забувати, що потужність здвоєною розетки не збільшується в 2 рази, оскільки кабель під'єднується лише один. Тому не варто перевантажувати точку, робоча напруга якої 16 Ампер і включати в неї більше одного електричного приладу понад 2 кВт.

Здвоєна розетка з одинарних моделей

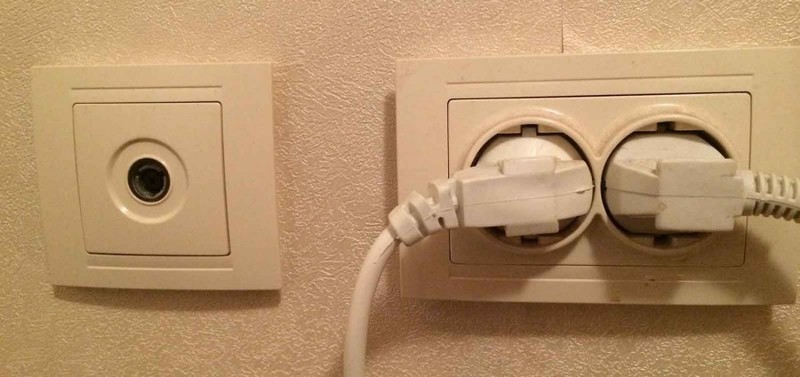

Не всі сучасні вилки європейського стандарту зручні в експлуатації для подвійних точок, що знаходяться в цілісному корпусі. Їх нерідко доводиться перевертати, підключаючи одночасно 2 штуки. Хоча зовнішній вигляд конструкції привабливий, але все ж такі заходи приносять дискомфорт.

Проблема вирішується шляхом монтажу одного електричного блоку, що складається з двох і більше одинарних моделей. Для цих цілей буде потрібно 2 розетки і 2 підрозетника (допустимо застосувати подвійний короб), також треба придбати накладку на 2 отвори. За такою схемою можна встановити навіть потрійні і четверні пристрою. Розетка внутрішня подвійна встановлюється за таким принципом:

1. Спочатку в стіні проробляють отвори для основних коробок. Застосовують перфоратор з коронкою потрібного діаметру. Але перед свердлінням по одній лінії роблять мітки, щоб розташування заглиблень було симетрично. Якщо спеціальної насадки по бетону немає, то підійде звичайне свердло. Створюється олівцем коло, по якому необхідно виготовити безліч дірок і видалити внутрішню частину зубилом і молотком.
2. Треба знати, що розетки можуть заважати один одному, накладаючись або упираючись між собою. Тому проміжок від одного отвору до іншого складає 7,1 см.Є моделі підрозетників, оснащені спеціальними кріпленнями для надійної стикування до блоку. Тому в процесі їх установки відстань контролюється автоматично.
3. Після чого піде оброблення дроту за стандартною технологією. Бажано використовувати кабель перетином мінімум 2,5 мм ². Він витримає достатня напруга.

Перед роботою з електрикою ток в розподільному щитку треба відключити.

Фінальна частина

У першому варіанті здвоєною розетки все гранично ясно з підключенням кабелів до 3 контактами: заземлення, фазі і нуля. Але в цьому випадку виріб має трохи іншу конструкцію. Потрібно знати нюанси, наприклад, правилами ПУЕ по пункту 1.7.144 забороняється послідовне під'єднання проводів заземлення. Інструкція по збірці:

1. Нуль і фазу під'єднують шлейфом, а заземлення поділяють на окремі відгалуження. Обпресуванням в коробі виготовляють необхідне їх кількість виходячи з числа підключаються розеток.
2. Після маніпуляцій з заземлюючими відгалуженнями належить замотати гільзу ізоляційною стрічкою або термоусадочної трубкою. Потім потрібно підключити саму розетку.
3. До контакту першого вироби під'єднують 2 фази. Перший провід йде від основного кабелю, а другий закріплюється на іншу розетку. На наступну клему монтують аналогічним способом нуль. Провід живлення і приєднані шматки підбирають однакового перетину. Після чого до точок фіксують окремі заземлення.
4. Далі приступають до зміцнення пристроїв в основних коробках. Потім беруть розетки і кріплять їх на своїх позиціях в подрозетниках. Після встановлюють накладку.

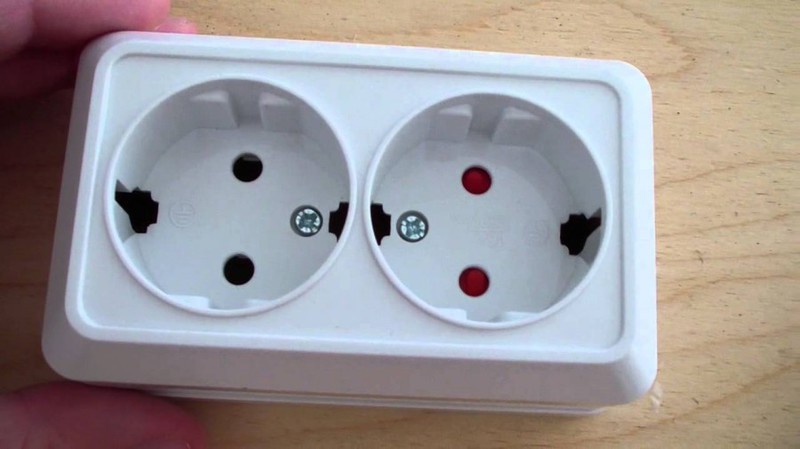

Подібні вироби розраховані на експлуатацію ноутбуків, зарядних пристроїв, світильників і телефонів. За ідентичною схемою монтується розетка подвійна зовнішня, але без виготовлення поглиблення в стіні для підрозетника.
