Чи можна своїми руками відремонтувати масляний радіатор, і як це найкраще зробити?

Радіаторні обігрівачі отримали визнання користувачів завдяки простоті конструкції і високої надійності. Але високий технічний ресурс маслонаполненного електроприладу повністю не гарантує від поломок в процесі експлуатації. У ситуації, коли обігрівач зовсім не включається, слабо гріє або прогріваються лише окремі зони радіатора, потрібно гарантійний або післягарантійний ремонт апарату.

Масляні радіатори: виявлення неполадок і якісний ремонт

Вироби досить ремонтопрігодни, а існуючі методи усунення неполадок, за рідкісним винятком, повністю відновлюють працездатність агрегату.

Пристрій

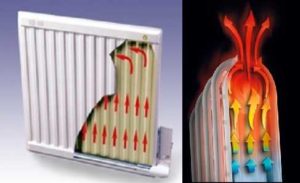

Масляний радіатор являє герметичний реберчатий або плоский корпус з листової сталі товщиною 1,0-1,2 мм, заповнений технічним маслом, з опорою на колеса. Усередині резервуар обладнаний нагрівальним елементом типу ТЕН потужністю 0,5-3,0 кВт. Електроприлад оснащений звичайним вимикачем і термозапобіжника мережі живлення 220 В. В якості елемента, що регулює температуру нагрівання, використаний термостат.

Типи основних несправностей та їх усунення

Можливі несправності масляних обігрівачів за характеристиками відмов поділяються на 2 нечисленних виду:

Механічні – порушення цілісності радіатора і освіту отворів, через які витікає теплоносій.

Найчастіше збої в роботі електропобутового обладнання обумовлені несправностями електричної частини, кількістю переважаючими рідкісні поломки механічного властивості.

Витік масла (біжить або підтікає)

Наявність маслянистої субстанції на корпусі або характерні масляні плями під агрегатом з 100% упевненістю свідчать про порушення герметичності корпусу.

Потрібно точно визначити місце протікання і відновити цілісність продірявився радіатора. Не обійтися без газової (бутанової) пальника, оскільки розігріти металевий лист звичайним паяльником проблематично. Також будуть потрібні витратні матеріали: срібний припій (ПСр40) і флюс (хлорид цинку).

Ремонт проводиться в такій послідовності:

• викручується блок управління з ТЕНом, через монтажне гніздо теплоносій зливається в ємність, в цілях безпеки всередину заливається вода;
• місце протікання обезжиривается, покривається кашкою розведеного флюсу і запаюється;
• вода зливається, бак просушується і заправляється теплоносієм, розігрітим до 90ºС, недолік обсягу заповнюється однотипним маслом (мінеральним або синтетичним);
• місце ремонту шліфується і зафарбовується термостійкої фарбою під колір порошкового напилення вироби.

Іншими варіантами стане закручування в отвір самореза або забивання пробоїни спеціальним герметиком, званим «холодним зварюванням».

1. Обігрівач може видавати клацання при лінійному розширенні деталей корпусу, розміри яких змінюються при нагріванні.
2. Не виключено присутність характерних звуків від пара, якщо при складанні на заводі в масло потрапила вода.
3. Можливим джерелом шуму стають жаби в маслі бульбашки повітря після перенесення електроприладу з одного місця на інше. Подібне зазвичай відбувається від збовтування субстанції.

Ці шуми не викликані несправностями функціоналу, вони вважаються нормою і зникають одразу після прогріву.

Перевірку електрики починають з демонтажу кришки, що закриває електрокомпоненти обігрівача. Прозвонкой послідовно досліджують на обрив всі ділянки ланцюга, просуваючись від вилки витає шнура до ТЕН. Слід перевірити стан мережевої колодки, проінспектувати затягування гвинтів клемної і провести візуальний огляд стану компонентів, проводів, перемичок.Несправний елемент нерідко просто виявляється по слідах нагару на корпусі, оплавлення діелектрика або обвуглилися контактам. Всі маніпуляції проводяться тільки на відключеному від мережі електроприладі.

біметалічна пластина

Основним виконавчим елементом термостата є біметалічна пластина. При наборі максимальної температури завдяки даному елементу відбувається захист обігрівача від перегріву і інших форс-мажорів.

Вона являє собою поєднання двох платівок з металів з різним коефіцієнтом теплового розширення. Коли температура середовища занурення зростає, нерівномірне розширення двох металів змушує смугу згинатися і розмикати контакти.

Несправність виявляється «прозвонкой» омметром або тестером замкненого кола. При виявленні розриву ланцюга єдино вірним рішенням стане придбання та встановлення термочутливого компонента з ідентичними показниками.

Замість біметалічної пластини температурний поріг може здаватися термореле. Воно являє циліндричну трубку з чуйним до нагрівання речовиною всередині. Принцип дії полягає у впливі розширеного до певного обсягу речовини на привід, що відключає електричний ланцюг. Перевірка працездатності виробляється дослідженням на обрив ланцюга по аналогії з біметалічною пластиною.

поломка Тена

Трубчастий електричний нагрівач (ТЕН) представляє металеву трубку з ніхромового спіраллю всередині, занурену в кварцовий пісок для ізоляції від стінок трубки. Висновки спіралі виведені через герметичні прохідні ізолятори. Перегорання спіралі – найбільш часта поломка Тена.

Ставимо мультиметр в режим вимірювання опору "Омега" (Ω) і міряємо опір на висновках спіралі. Наприклад, для стандартної потужності обігрівача 2,0 кВт значення параметра має скласти U² (В) / P (Вт) = 24 Ом ± 10% (похибка вимірювального приладу). Якщо прилад покаже «нескінченність», нагрівальний елемент в обриві і підлягає негайній заміні.

Датчик падіння або положення

Таке захисне пристосування являє рівноважну систему з схилу з грузиком і подпружиненного важеля.

Якщо корпус вироби при перекиданні або падінні відхиляється від вертикального положення, грузик впливає на важіль. Той, в свою чергу, розмикає контакти кінцевого вимикача і мережу 220 В обривається, знеструмлюючи електроприлад.

Відсутність виключення при падінні

Тестування датчика здійснюється навмисним відхиленням рукою працюючого обігрівача від вертикалі. Якщо нагрів не припиняється, елементи системи необхідно очистити від пилу або замінити новими. Помітно прискорити діагностику неполадки можна, продзвонивши ланцюг приладом на «замикання – розмикання» вимірювальним приладом, попередньо знеструмивши апарат.

Зауважимо, що вихід з ладу захисного вимикача при падінні некритичний для роботи масляного опалювального приладу. Якщо через порушення циркуляції відбудеться перегрів термоелемента, спрацює термореле і відключить електроживлення Тена.

Чи можна відремонтувати своїми руками

Важливо розуміти, що на відміну від дріб'язкової несправності, відновити працездатність основної маси компонентів без спеціального досвіду і професійних знань не представляється можливим.

Особливо небезпечно використовувати запчастини, виготовлені кустарним способом, або аналогічні, але з іншими електричними параметрами.

Тому при відсутності необхідної підготовки найкраще замінити елемент, що прийшов в непридатність, в умовах ремонтної майстерні.

Ціна на ремонтні роботи

Вартість ремонту залежить від витрат на придбання запчастин (оригінальні / неоригінальні) і трудовитрат по усуненню несправності. Найбільш дорогі, але і надійні – ліцензійні компоненти, що отримуються безпосередньо від виробника виробів.На ціну істотно впливає категорія ремонту:

• дрібний не вимагає розбирання агрегату;
• середньої складності включає часткову розбирання;
• складний з повним розбиранням та поелементної перевіркою.

Найдешевшої вважається діагностика техніки, а найбільш витратною – заміна електронного модуля управління в «крутих» моделях від світових брендів.

Чи не виправдана заміна теплового елемента в моделях з незнімним Теном, яка потребує додаткового випрессовкі з корпусу і подальшої герметизації нового термоелемента. Укупі з вартістю ТЕН, зливом-заливкою масла подібний ремонт обійдеться в «копієчку», порівнянну з ціною покупки нового агрегату.

Незважаючи на відсутність в конструкції масляних радіаторів складних технічних рішень вони, як і будь-яка складна побутова техніка, мають властивість рано чи пізно ламатися. Якщо самостійно виявити причину неполадки досить просто, то зробити в домашніх умовах ремонт без спеціальної компонентної бази проблематично.

Проста процедура заливки масла «під зав'язку» без створення 20% повітряної подушки загрожує вибухом від підвищеного тиску теплоносія. Нерідко причиною подій по лінії МНС стає самостійна реставрація електричних компонентів або закорочування висновків несправної теплозахисту. Простіше доставити агрегат в перевірений сервісний центр або підприємство по ремонту теплового обладнання, де фахівці зроблять якісний ремонт апарату з гарантією.
