Проста збірка і ремонт датчика руху своїми руками
Сьогодні датчики руху використовуються всюди. Вони добре зарекомендували себе як в службових приміщеннях, так і в приватних будинках або квартирах. Через свою відносну дешевизну їх може встановити собі кожен бажаючий. Однак навіть самі надійні пристрої коли-небудь зламаються. Виправити ситуацію допоможе ремонт датчика руху своїми руками.
Загальні відомості
Датчик руху – це апарат, який розпізнає будь-які переміщення в строго певній зоні дії. Всі подібні пристрої діляться на три основних типи: активний, пасивний і змішаний. Робота першого з них заснована на електромагнітному і ультразвуковому випромінюванні, другого – на інфрачервоному. Змішаний тип поєднує в собі характеристики активного і пасивного приладу.
види датчиків
Перед тим як зробити датчик руху, необхідно визначитися з його видом. Робота всіх таких пристроїв грунтується на прийомі і передачі імпульсів, які виходять від рухомого об'єкту. При цьому неважливо, буде він живим (людина, тварина) або неживим (автомобіль).
Датчики виробляють тільки трьох видів. Їх функціонал може вибиратися виходячи з вимог і особистих переваг власника приміщення або ділянки.
Різноманітність приладів:
Теплові. Ці апарати реагують на зміни температури в зоні їх покриття. У пристрої вмонтований лазерний або інфрачервоний датчик, який не пропустить жодного руху, виробленого об'єктом або суб'єктом, що випромінюють тепло. Такий варіант дуже часто використовується в охоронних системах.- Звукові. Прилад отримує імпульси при коливанні повітря від різних звуків, що видаються людиною або автомобілем під час руху. Пристрій має найпростішу конструкцію і легко збирається своїми руками. Застосовувати такий датчик найкраще на відкритому просторі.
- Коливальні. Такі пристрої фіксують в зоні своєї дії всі зміни магнітного поля і коливання предметів навколишнього середовища. Датчики широко застосовуються в будинках або квартирах для автоматичного включення або виключення світла.
Переваги і недоліки
Датчики руху, як і будь-які інші прилади, мають свої позитивні і негативні сторони. Вони впливають на вибір того чи іншого пристрою і допомагають уникнути більшої частини помилок при експлуатації.
До переваг самодельно виготовленого датчика можна віднести наступне:
Не потребує додаткового обслуговування. Для установки приладу, зробленого своїми руками, не потрібно запрошувати фахівців і витрачати на них грошових кошти.- Датчик може бути адаптований до конкретних умов місцевості. Це допомагає більш надійно замаскувати його і налаштувати під свої вимоги.
- Чи не потребує великих затрат грошей і часу. Прилад виготовляється досить швидко і з мінімальної кількості доступних матеріалів.
- Можливість модернізації і внесення будь-яких змін в настройках. Ця позитивна особливість зроблених своїми руками датчиків дуже важлива при частій зміні навколишніх умов і необхідності підлаштовуватися під них.
- Простота ремонту. Якщо самостійно змайструвати реагує на рух апарат, то можна без проблем виконати його лагодження в разі виникнення будь-яких проблем.
Крім всіх позитивних сторін, існують і негативні. Всі вони так чи інакше пов'язані з можливість допущення помилки при самостійному монтажі і його більшою складністю.
Серед недоліків можна виділити такі:
Немає гарантії працездатності. Навіть якщо пристрій добре себе проявило при тестуванні, немає стовідсоткової гарантії, що воно також спрацює під час щоденної експлуатації. Через це виникає ризик появи нестандартних і неприємних для власника ситуацій.- Менша надійність, в порівнянні з датчиками, виробленими на підприємстві. Найменша помилка при проектуванні або монтажі може вивести з ладу весь прилад і залишити приміщення без захисту.
- Необхідність пошуку великої кількості деталей. При самостійному виготовленні пристрою знадобиться чимало часу, щоб знайти і купити потрібні матеріали.
- Ризик відмови приладу при попаданні вологи або роботи в сильний мороз. Зроблений своїми руками датчик руху для включення світла або охорони приміщення може перестати працювати при поганій погоді. При цьому потрібно буде вжити додаткових заходів щодо усунення неполадок, які приведуть до непередбачених фінансових витрат.
Способи самостійного складання та ремонту
Всі схеми датчика руху для освітлення своїми руками передбачають просту збірку із застосуванням невеликої кількості деталей. Всі вони коштують недорого і можуть бути куплені в будь-якому спеціалізованому магазині.
найпростіший варіант
Для новачків у цій справі краще використовувати найпростішу схему зборки і змайструвати елементарний датчик, що реагує на рухи. З його допомогою можна вивчити основи, які допоможуть для подальшого розвитку і вдосконалення навичок. Все це також допоможе і при проведенні ремонту пристрою.
У роботі будуть використовуватися такі предмети:
об'ємний корпус (підійде від старого фотоапарата або будь-який інший подібної техніки);- база управління, яку можна купити в магазині або зняти зі старого приладу;
- паяльний апарат;
- дроти різного діаметра;
- викрутка;
- шурупи.
Базу управління можна також знайти на барахолці або у людей, які професійно займаються ремонтом старих і нових електроприладів. Коштує вона недорого, тому покупка не стане накладної навіть для самих небагатих людей.

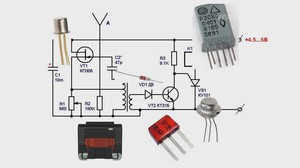

Покрокова інструкція збірки:
На базі транзистора збирається генератор слабких коливань.- Потім приєднується фільтр низьких частот і конденсатор. Завдяки їм імпульс буде надходити на контакти сигналізації.
- Після цього ставиться резистор, який допоможе відрегулювати чутливість пристрою.
- До загальної схемою приєднується стабілізатор, підвищує сигнал.
- На наступному етапі прикріплюється стабілітрон і невелике реле.
- У верхній частині плати розташовується антена, яка ретельно обробляється знежирюючими складами і полірується. Крім цього, можна додатково покрити її каніфоллю, яка буде перешкоджати окисленню під час експлуатації.
- Береться провід невеликого перерізу (приблизно 0,2 або 0,23 мм), і з його допомогою обмотуються дві котушки.
- Втулка акуратно прівінчівается до отвору в центрі датчика і надійно фіксується.
- Потім виконується підгонка корпусу під потрібний розмір. Для цього робляться всі необхідні вимірювання.
- Потім намічається центр, і в ньому просверливается отвір.
- До детектору приєднується джерело світла або звуку, який буде служити сигналізацією.
лазерний прилад
Незважаючи на початкову складність, такий датчик збирається досить просто. Роботу можна без проблем виконати навіть в домашніх умовах. Сам механізм складається з двох пов'язаних один з одним приладів: лазерного датчика, що випромінює світловий промінь, а також сенсора, який його приймає. Принцип дії грунтується на впливі джерела світла на фотоелемент. Як тільки потік переривається (проходить людина або проїжджає автомобіль), замикається схема і відбувається включення світла або сигналізації. Такий прилад ідеально підходить для охорони особливо важливих об'єктів, вхід на територію яких суворо обмежений.
Щоб своїми руками змайструвати лазерний датчик, що реагує на рухи, Необхідно придбати наступні матеріали й інструменти:
корпус, в якому буде розміщена електронна схема;- блок управління, знятий зі старого радянського приладу, або набір деталей для його складання;
- дроти різної товщини;
- елементи кріплення;
- резистори різного номіналу;
- паяльник з припоєм і тонким наконечником;
- плоскогубці;
- викрутка;
- кембрік;
- ізоляційна стрічка.
Найкраще відразу закупити все необхідне для роботи, щоб потім не відволікатися на пошук того чи іншого предмета. Така попередня підготовка значно прискорить і спростить процес виготовлення датчика.
Робиться лазерний датчик з дотриманням такої послідовності дій:
Збирається джерело живлення. Після цього здійснюється його настройка і перевіряється видається пристроєм струм.- До мінуса блоку приєднується резистор, а до плюса – діод.
- Потім виводиться резистор підстроювання.
- На наступному етапі до негативного проводу блоку живлення прикріплюється транзисторний емітер.
- В самому кінці резистор приєднується до базової схемою.
Готове пристрій встановлюється в потрібному місці і маскується. Схема дії проста, тому прилад буде працювати наступним чином:
- Як тільки промінь світла потрапить на фототранзистор, він відкривається і сприяє зарядці конденсатора.
- Якщо хто-то или что-то перерве світловий потік, то фототранзистор це зафіксує і спровокує розрядку конденсатора.
- При цьому напруга різко впаде, і операційний підсилювач спрацює.
- В результаті він включить прилад оповіщення (сигналізацію або освітлення).
Джерелом світла для фотоелемента може служити звичайний лазер. Він здатний покрити площу в радіусі 10 метрів навколо себе і реагувати навіть на самі незначні руху. Крім цього, можна використовувати інфрачервоний світлодіод. Він хороший тим, що, на відміну від лазера, практично непомітний неозброєним оком.
Корисні поради професіоналів
Самостійно зроблений датчик, що реагує на рухи, хороший тим, що його можна підлаштовувати під свої потреби. Для цього підійдуть будь-які доступні матеріали і інструменти, які можна знайти і купити в спеціалізованих магазинах.
Корисні поради:
Як індикатор руху можна використовувати веб-камеру. Для цього її потрібно підключити до сигналізатора або комп'ютера. В останньому варіанті буде потрібно спеціальна програма, яка встановлюється на ПК.- Під час приєднання датчика до системи оповіщення потрібно стежити за тим, щоб поруч не було великих побутових приладів і вентиляторів. Вони своєю роботою можуть вплинути на пристрій і привести до неправильного або несвоєчасного оповіщення.
- При створенні «розумного будинку» рекомендується використовувати сенсорні вимикачі, в яких вже встановлено подібний датчик руху.
- Лазерний пристрій краще не використовувати для охорони житлових приміщень. Це обумовлено тим, що інфрачервоне випромінювання може нашкодити очам людини.
- Точно так само можна змайструвати сигналізацію на автомобіль. Єдиною відмінністю буде додавання спеціального звукового сигналу.
Виготовлення та ремонт датчика, що реагує на різні рухи, – це досить важке захід, який, якщо є вміння і навички, можна виконати своїми руками. При правильному підході до справи і дотриманні всіх рад професіоналів можна самостійно змайструвати корисний прилад, який надійно захистить приміщення і спростить життя власникам.
