Як зробити реле часу або таймер своїми руками
Пристроєм, в якому використані електронні і механічні елементи і яке спрацьовує після закінчення певного проміжку часу, є реле часу. Ці механізми набули широкого поширення в багатьох областях, таких як електроніка, електрика і електротехніка. Щоб зробити таймер, доведеться застосовувати різні схеми, що відрізняються різним ступенем складності.
Принцип роботи
Наявність реле в певною схемою дозволяє зібрати більш гнучкі по контрольованості пристрою. Причому реалізувати можна велику кількість рішень. Тому необхідно розглядати кожне конструкційну пропозицію окремо. По виду виконуваної діяльності на практиці застосовують електромагнітні, електронні та пневматичні системи, а також рішення для годинникових механізмів.
Електромагнітні пристрої, як правило, можуть застосовуватися тільки в схемах з постійним джерелом струму. Проміжок часу дії зазвичай буває 0,06-0,1 сек. для включення і 0,6-1,4 – для виключення. Такі реле містять два робочі шари обмотки, один з них – короткозамкнений кільцеподібний контур.
Коли на першу обмотку подається електричний струм, магнітний потік зростає. Він формує струм другої обмотки, внаслідок чого зростання основного потоку припиняється. В результаті з'являється тимчасова характеристика зміщення якоря механізму, формується тимчасова витримка.
Якщо припинити подачу електроструму в контур першої обмотки, то магнітне поле другої обмотки буде залишатися активним ще якийсь час. Все це відбувається через ефект індуктивності. З цього випливає, що реле в цей час не відключається.
Пневматика і часовий тип
Схеми на основі пневматичних систем – унікальні. Ці прилади містять спеціальну систему уповільнення – Демпферное пристрій пневматичного типу. Час витримки «пневматики» можна налаштовувати шляхом розширення або звуження перетину труби, звідки подається повітря. Для такої операції в конструкції передбачений спеціальний регулювальний гвинт.
Тимчасова затримка тут коливається в районі 1-60 сек. Однак є екземпляри, що спрацьовують в два рази швидше. Насправді існують невеликі похибки за вказаною часу.
Пристрої, іменовані вартовими реле, широко поширені в електриці. Такий тип активно використовують для спорудження автоматичних рубильників, які захищають ланцюга напругою 500-10000 вольт. Час спрацювання – 0,1-20 сек.

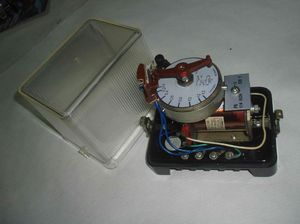

Основою часових реле є пружина, яка зводиться електромагнітним механічним приводом. Контактні групи годинникового механізму коммутируют після пройденого проміжку часу, заданого заздалегідь на спеціальній шкалі пристрою.
Швидкість ходу приладу безпосередньо залежить від сили струму, що проходить в обмотці. Це допомагає налаштувати пристрій під захисні функції. Головною особливістю такого захисту є повна незалежність від впливу зовнішніх факторів.
електронні реле
Електронні реле прийшли на зміну устаревающим електромеханічним пристроям. У таких приладів є чимало переваг:
- Невеликі габарити.
- Точність дії.
- Гнучкий модуль настройки.
- Наступне поширення iнформацiї.

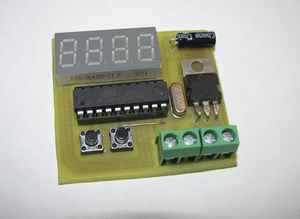

Робота електронних реле заснована на принципі цифрових імпульсних лічильників. Велика кількість сьогоднішніх приладів мають в базі високопродуктивні мікропроцесори.
Щоб налаштувати електронний механізм, потрібно лише задати певні параметри за допомогою спеціальних функціональних клавіш, які розташовані на передній частині приладу. Причому настройка гнучка, тобто можна встановлювати не тільки секунди, хвилини, години, а й дні тижня.
тижневий таймер
Електронний таймер включень-виключень в автоматичному режимі використовується в різних сферах.«Тижневе» реле комутує в рамках заздалегідь встановленого тижневого циклу. Прилад дозволяє:
- Забезпечити функції комутації в системах освітлення.
- Вмикати / вимикати технологічне обладнання.
- Запускати / відключати охоронні системи.
Габарити пристрою невеликі, В конструкції передбачені функціональні клавіші. Використовуючи їх, можна легко запрограмувати прилад. Крім цього, є рідкокристалічний дисплей, на якому відображається інформація.
Режим управління можна активувати, натиснувши і утримуючи кнопку «Р». Налаштування скидаються кнопкою «Reset». Під час програмування можна встановити дату, ліміт – тижневий термін. Реле часу може працювати в ручному або автоматичному режимі. Сучасна промислова автоматика, а також різні побутові модулі найчастіше обладнуються приладами, які можна налаштувати за допомогою потенціометрів.
Передня частина панелі передбачає наявність одного або декількох штоків потенціометра. Їх можна регулювати за допомогою леза викрутки і встановлювати в потрібне положення. Навколо штока є розмічена шкала. Подібні прилади широко застосовуються в конструкціях контролю вентиляційних і опалювальних систем.
Прилади з механічною шкалою
Одним з приладів, який має механічну шкалу, є побутовий таймер. Працює він від звичайної розетки. Такий прилад дозволяє управляти домашньою технікою в певному діапазоні часу. У ньому встановлено «розеточное» реле, яке обмежене добовим циклом спрацьовування.
Для використання добового таймера його потрібно налаштувати:
- Підняти всі елементи, які розташовуються по дискової окружності.
- Опустити всі елементи, які відповідають за налаштування часу.
- Прокручуючи диск, встановити його на поточний проміжок часу.
Наприклад, якщо елементи опущені на шкалі, зазначеної цифрами 9 і 14, то навантаження активується о 9 годині ранку і буде виключена о 14:00. За добу можна створити до 48 включень апарату.
Крім того, пристрій має функціонал, що дозволяє активувати таймер у позапрограмний режимі.
Для цього потрібно активувати кнопку, яка знаходиться на бічній частині корпусу. Якщо її запустити, таймер включиться в терміновому режимі, навіть якщо він був включений.
Активація механізму
Підключення пристрою здійснюється в суворій положенні, запропонованим техпаспортом. Зазвичай прилад встановлюється у вертикальному положенні, якщо він не відхиляється від вертикалі більш ніж на 10 градусів. Також необхідно дотримуватися температурного режиму: від -20 до +50 градусів за Цельсієм.

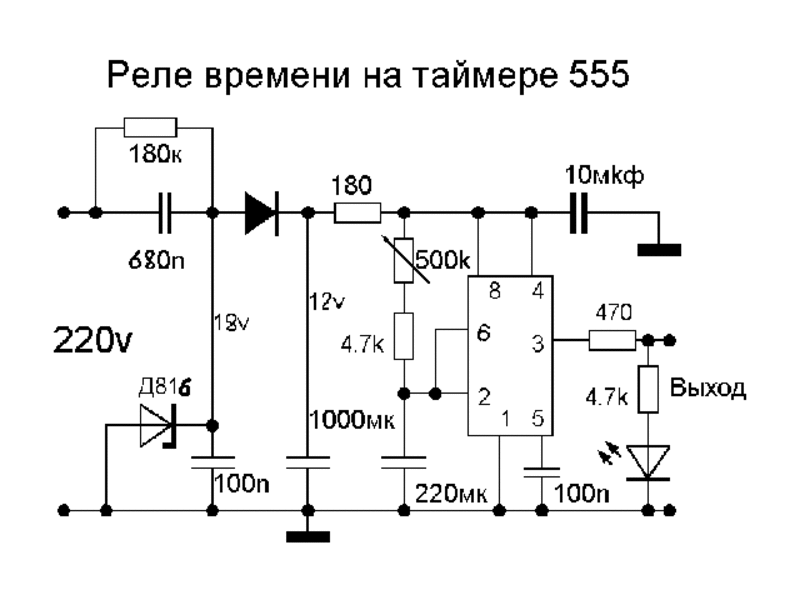

Третім параметром, який враховується при установці пристрою, є вологість повітря. Допустимий рівень не повинен бути більше 80%. При підключенні необхідно відключити електричну схему від живильного пристрою. Схема, як зробити реле часу 220В своїми руками:

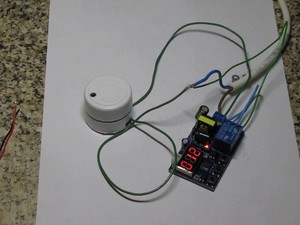

Додатково на самому корпусі є позначення, що вказують в якій послідовності підключати елементи. Зазвичай це виглядає так само:
- Насамперед підключається лінія напруги на клеми живлення.
- Далі, йде з'єднання фазной лінії з рубильником і вхідним контактом.
- Останнім кроком є підключення вихідного контакту до фазної лінії.
Насправді, реле часу приєднується класичним шляхом багатьох приладів, тобто йде з'єднання харчування і активація навантаження через відповідні контакти, які утворюють групи, їх буває декілька. Все залежить від реле, яке може бути однофазним або трифазним.
Схема для новачків

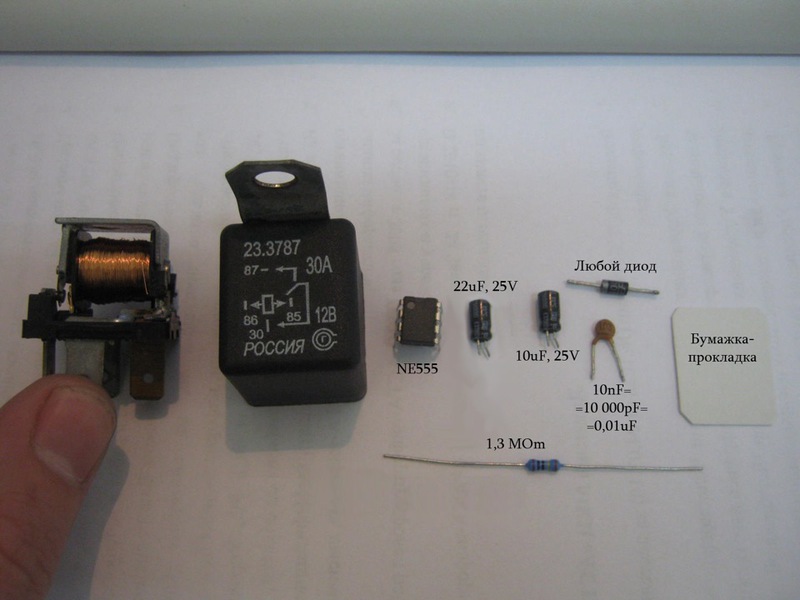

Будучи початківцям радіоаматором, можна зробити реле часу своїми руками на 12В. Працювати такий механізм буде по найпростішому принципом.

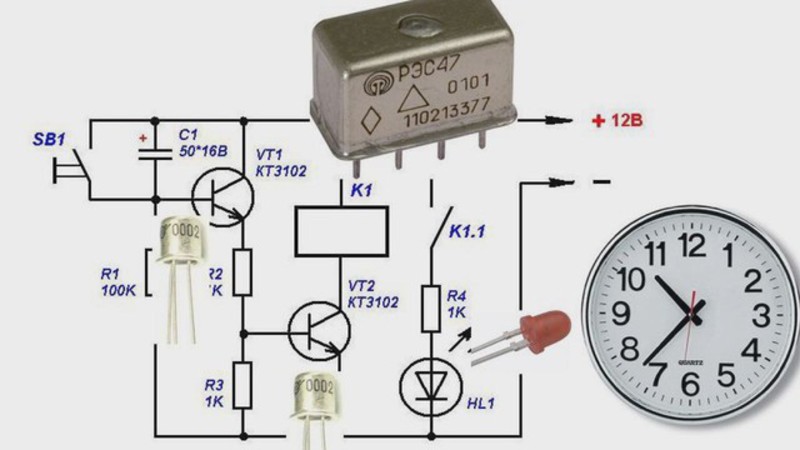

Схема підключення реле часу:
Однак і таким приладом можна буде включити навантаження на певний час. Але є невелика особливість – час навантаження завжди буде однаковим.
Кнопка під позначенням SB1 замикається, відбувається повне заряджання С1. Коли кнопка відпускається, частина С1 буде розряджатися через R1 і базу транзистора, який позначений у схемі під покажчиком VT1.
Поки конденсатор розряджається, струму достатньо для підтримки відкритого стану транзистора VT1, а значить реле буде працювати, потім відключиться. Звичайно, можна зробити своїми руками реле часу на 2 години – все залежить від ємності конденсатора С1.
