Покрокова перевірка тена в пральній машині мультиметром

Коли пральна машина не гріє воду або зовсім не запускає програму прання, видаючи помилку на табло, найчастіше це вийшов з ладу тен. І також в цьому випадку техніка може битися струмом, а якщо встановлено ПЗВ – спрацьовувати захист. Винуватці цього – перепади напруги, жорстка вода і знос. Точно переконатися в несправності допоможе тільки перевірка тена пральної машини мультиметром будь-якої моделі.

Коди помилок при поломці нагрівача: в Samsung – E5 або E6, в Indesit – F07, в Lg – НЕ, в Bosch – F19, в Candy – E05, в деяких – горить індикатор «немає нагріву води».

Пошук тена в пралці

Для початку необхідно знайти нагрівач. Але перед цим обов'язково вимкніть живлення з розетки.

У багатьох моделях (Indesit, Lg і Ariston) тен розташований ззаду і лише в Bosch і Siemens – спереду. Якщо з заднього боку пральної машини є велика кришка, закручена цвяхами, то напевно він там. Щоб дістатися до нього, досить відкрутити болти і зняти кришку.

Ще один спосіб визначити знаходження тена – заглянути в машинку знизу, акуратно перевернувши її набік.

Перевірка нагрівача тестером

Інструкція, як перевірити тен пральної машини мультиметром правильно, досить проста. Для цього спочатку зніміть з його клем всі дроти для достовірності показань приладу. Викручувати і діставати нічого не потрібно. Перевірка робиться в 3 етапи:

Перший крок

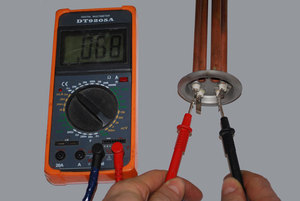

Встановлюємо на мультиметри режим вимірювання опору в діапазоні 200 Ом. І перед тим, як перевірити тен тестером, замикаємо щупи між собою, щоб переконатися в його точності. На екрані відображається стан повинні бути рівні 0 або близькі до нуля. Далі доторкається одним щупом до лівої клеми тена, а другим до правої клеми. Середня клема (або кріпить болт) – завжди заземлення. Її поки що не чіпаємо, так як ми перевіряємо цілісність нагревающей спіралі.

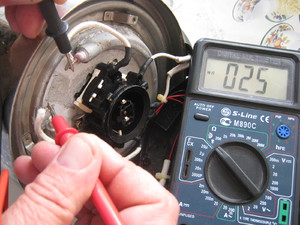

Якщо тен справний, то мультиметр покаже опір в районі декількох десятків Ом. Наприклад, якщо потужність нагрівача 1900 Вт (пишеться на корпусі тена і в інструкції до машини), то його опір має дорівнювати ± 25.47 Ом.

Вираховується це за простою формулою:

R = U² / P, де «U» – це напруга в мережі (220 В), а «P» – потужність тена (в нашому прикладі – 1900 Вт).

Таким же чином можна визначити і потужність тена, знаючи тільки його опір і напруга мережі:

У тому випадку, коли прилад показує «1» (нескінченність), це означає обрив спіралі всередині нагрівача. А якщо на екрані відображається «0», то тен замкнутий (закорочен). В обох випадках доведеться купувати новий нагрівач. Його потужність і розміри повинні бути ідентичними.

Порада! Перед покупкою обов'язково зверніть увагу, чи не варто в тене термодатчик. Справа в тому, що в одних моделях пральних машин він встановлений окремо, а в інших – в корпусі тена. Тому важливо купити такий же (з отвором під термодатчик або без).

Бажано в новий тен переставити рідної термодатчик зі старого, якщо він справний. Або купити з таким же опором. Зазвичай воно написано збоку на пластиковому гнізді. За допомогою мультиметра можна переконатися в його справності, Заміривши опір на двох контактах. Якщо занурити термодатчик в гарячу воду, то він повинен міняти свій опір.

другий крок

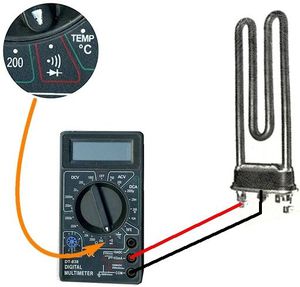

Встановлюємо мультиметр в режим прозвонки діодів або «зумер». При замиканні щупів справний прилад буде видавати писк, а на екрані відобразяться нулі, що говорить про наявність ланцюга.

Торкаємося одним щупом до правої або лівої клеми тена, а другим щупом до корпусу або заземляющей клеми. Це робиться для того, щоб визначити, чи не пробиває чи нагрівач на корпус. Якщо мультиметр запищите, то пробиває. Тен треба замінити, так як через це машинка може бити електрошок або запускатися зовсім. Якщо тестер мовчить, то все в порядку.

фінальні дії

Виставте прилад в режим виміру опору на найвищий діапазон, який є. В ідеалі скористатися мегаомметром. Зробіть те ж, що і в попередньому пункті. Намагайтеся не доторкатися руками щупів приладу під час вимірювання.

Це необхідно для перевірки ізоляції тена на струм витоку. Адже якщо є хоч найменша мікротріщина, через яку йде струм, то зовсім скоро вона стане більше і нагрівач проб'є. Крім того, якщо в будинку встановлено ПЗВ, воно постійно буде спрацьовувати і відключати електромережу.

Якщо показання приладу менше 2 мОм, то тен краще відразу замінити. Допустимий опір ізоляції вважається більш 2 мОм. Рекомендується перед покупкою нового тена продзвонити ланцюг і перевірити його опір ізоляції в магазині.

Перевірка тена без приладу

Коли перевірити тен мультиметром немає можливості, То приблизно визначити його справність можна за допомогою:

• Візуального огляду: для цього доведеться відкрутити і дістати тен з пральної машини. При очевидних тріщинах, чорних пригорілих плямах, здутті і грубих подряпинах, сміливо міняйте деталь. Іноді складно визначити стан нагрівача через відкладення накипу. Видаліть її, замочивши тен в розчині оцту або лимонної кислоти на 5-6 годин. До речі, з цієї ж причини пральна машина довше нагріває воду. Крім того, через відкладення тен перегрівається всередині і швидко згоряє.
• Індикаторної викрутки з прозвонкой (на батарейці): такий викруткою пробою в нагрівачі точно не визначити, а ось ланцюг можна перевірити. Для цього пальцем доторкніться до першої клеми, а жалом викрутки до другої живильної клеми. При цьому потрібно затискати пальцем іншої руки металевий п'ятачок на кінці викрутки. Якщо індикатор засвітився, то ланцюг є і нагріває спіраль в тене ціла. Аналогічний індикатор-тестер можна зробити і самостійно.
• Контрольної лампи: таку використовують електрики. Зазвичай теж роблять самостійно. Для використання потрібні знання і досвід поводження з електрикою. В іншому випадку не ризикуйте. Для перевірки треба подати на один контакт нагрівача нуль від мережі, а на другий – фазу через лампу. При відсутності обриву в тене лампочка буде горіти.

Все ж мультиметр або мегаомметр краще, так як перевірити тен на пральній машині з найбільшою точністю можна тільки ними. До речі, ці ж методи застосовні для перевірки нагрівачів в бойлерах, праски, електрочайника та т. П.
