Як самостійно встановити і підключити супутникову антену
Прийом сигналу від супутника можливий завдяки спеціальному обладнанню, основною частиною якого є супутникова антена. Залежно від її налаштування, виду, правильності установки і підключення буде визначатися якість прийому сигналу. Для монтажу пристрою можна звернутися в спеціалізовану компанію, але якщо відсутнє бажання або такої компанії просто поруч немає, то нічого не залишається робити, як підключити супутникову антену самостійно.
Пристрій антен супутникового зв'язку

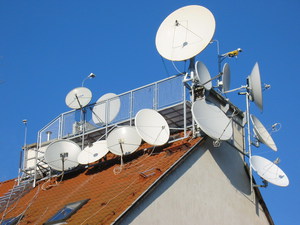

Супутникове телебачення дозволяє приймати якісний телевізійний сигнал. Цей спосіб передачі використовують як ретранслятора штучні супутники Землі. Сигнал від телецентру приймається супутником і передається на приймальний обладнання споживача. У порівнянні з ефірним метровим телебаченням, супутник забезпечує зону прийому якісним сигналом великих територій, важкодоступних для прийому наземним способом. Останнім часом супутникове телебачення стало найпоширенішим методом перегляду ефірних телеканалів з усього світу.
Принцип роботи супутникового приймача нагадує дзеркало з лінзою. Завдяки своїй формі він збирає радіосигнали і фокусує їх в одній точці. Форма антени виконана у вигляді тарілки параболічної форми. Використовуючи закон, який говорить, що кут падіння дорівнює куту відбиття, радіохвилі, відбиваючись від поверхні антени, направляються в її середину. У місці перетину всіх відбитих хвиль встановлюється спеціальний пристрій – конвертер.
Конвертер складається з опромінювача і електронного модуля. Опромінювач, фокусуючи сигнал, направляє його в електронний модуль. Електронний пристрій перетворить електромагнітний сигнал і направляє його в приймач за спеціальним коаксіальному кабелю. Приймач, званий ресивер, вже безпосередньо передає сигнал в телевізор.
Стандартні частини, з яких складається супутникова антена, такі:

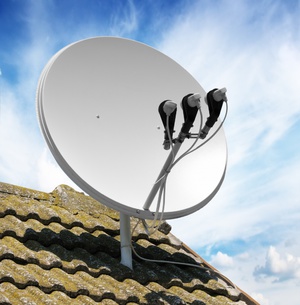

Мультіфід – це пристрій, призначений для одночасного уловлювання сигналів з декількох супутникових апаратів на одну антену. Його конструкція включає в себе комутатор і набір датчиків конвертерів, а за зовнішнім виглядом нагадує простий власник. Змінюючи на ньому розташування конвертерів, досягається поліпшення прийому сигналу.

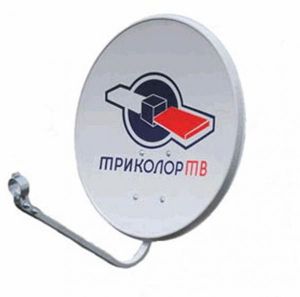

Кронштейн призначений для якісного закріплення всієї конструкції приймача в обраному місці установки. Він виготовляється з високоміцного матеріалу, повинен витримувати вагу пристрою і протидіяти впливу атмосферних явищ. Основні його характеристики – кількість точок кріплення і величина виносу.
Основні види конструкцій
Як матеріали, що застосовуються для виготовлення тарілки супутникової антени, використовують пластик, полімер і скловолокно. Перевагою таких матеріалів є невелика вага і не схильність корозії. Сигнал проходить через ці матеріали, не зустрічаючи перепони. Для того щоб він міг відбитися, поверхню антени покривається тонким шаром фольги або сіткою з металу.
Розміри і форми поверхні, що відбиває антени можуть відрізнятися. За своєю формою вона буває:

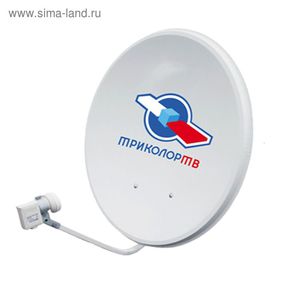

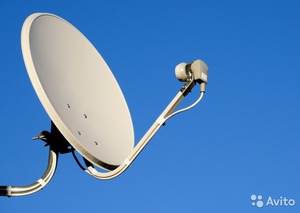

Офсетні тарілки мають овальну форму, а конвертор або мультифид розташовується в її нижній частині на спеціальній штанзі. Прямофокусниє випускаються круглої форми, з кріпленням приймального пристрою по центру на трьох напрямних. Першого типу антени зручно застосовувати там, де немає можливості направити тарілку так, щоб центральна вісь була перпендикулярна напрямку на супутник.
Ключовим параметром, незважаючи на форму тарілки, є її розмір. Чим більше вона за габаритами, тим сильніше сигнал по рівню вона зможе передати в конвертер.Справа в тому, що при посиленні отриманого сигналу, якщо він буде слабким, збільшиться і рівень шуму, а це призведе до втрати якості зображення. Для того щоб обчислити мінімальний діаметр тарілки, Слід знати, в яких межах знаходиться рівень супутникової передачі.
Порядок установки тарілки
Перед установкою супутникової антени потрібно її зібрати. До кожного комплекту антени додається детальна інструкція по її збірці. Основні частини – це дзеркало антени, з'єднувальні елементи і кріплення.
Після складання антени необхідно її правильно встановити. Для цього слід закріпити кронштейн, а на нього повісити тарілку, направивши її в зону огляду супутника. Кріпити антену можна як на вертикальній, так і на горизонтальній поверхні. Важливим буде провести заземлення. Воно допоможе захистити обладнання при попаданні блискавки.
Після того як антена повішена, необхідно її правильно направити на необхідні супутники. Для визначення положення супутників можна використовувати спеціалізовані програми, наприклад, SMW Link, SATTV 2.0, Satellite Antenna Alignment. Також можливо скористатися онлайн-калькуляторами. Для проведення розрахунків знадобиться знати координати населеного місця, т. Е. Широти і довготи. Первісне положення антени вибирається приблизно. Точні настройки напрямки виконуватися пізніше, коли будуть підключені інші елементи системи супутникового телебачення.
Дізнавшись, які супутники знаходяться в зоні прямої видимості, потрібно визначити, на який із них буде налаштована супутникова антена. Залежно від цього і вибирається антена за такими характеристиками:
- Частотний діапазон. Від цього параметра залежить тип конвертера, а значить, і габарити супутникової антени.
- Вид поляризації. Характеристика впливає на вибір ресивера.
- Вид кодування. Якщо в супутниковому передавачі присутній шифрування, то необхідно, щоб супутниковий ресивер зумів розшифрувати йде сигнал.
Використавши інформацію про кути нахилу і повороту, починають орієнтування антени. Професіонали використовують для цього спеціальний прилад, Але в разі самостійного підключення можна обійтися компасом і транспортиром. За допомогою компаса шукається напрямок на південь. Використовуючи транспортир, визначається напрямок супутника по горизонталі і вертикалі.
Підключення приймача сигналу полягає в з'єднанні всіх частин пристрою. Для цього використовуються різного виду роз'єми і кабель.
Для перегляду супутникового телебачення, Крім антени, знадобиться:
Ресивер (тюнер). Приймає сигнал від конвертера з подальшим його розкодуванням.- Кабель (коаксіальний). Призначений для передачі сигналу між частинами системи.
- DiSEq (дисек). Служить для можливості підключення декількох антен до тюнера.
- Коннектори (F-ки). Встановлюються на кабель для з'єднання різних блоків системи.
- Провід для підключення тюнера до телевізора. Існують різні варіації, наприклад, композитний, SCART, HDMI.
Підключення коаксіальногокабелю
Для з'єднання пристрою одержувача з ресивером використовується коаксіальний кабель з хвильовим опором, рівним 75 Om. Під час прокладки кабелю потрібно уникати його перекручування і освіти прямих кутів при поворотах. Для з'єднання двох відрізків проводу використовується сполучна муфта.
Після прокладки проводу від місця установки супутникового приймача до супутникового ресивера на кабель одягаються коннектори. Для цього зачищається кінець дроту на відстані від краю 15 мм. Потім, отогнувші оплетку назад, звільняється від ізоляції центральна жила (близько 12 мм). Одягнувши роз'єм коннектора на провід, його накручують за годинниковою стрілкою на оплетку. Один кінець дроту підключається через коннектори до конвертору (якщо їх декілька, їх об'єднують в один, використовуючи DiSEq), а інший кінець з'єднується з ресивером.
Точна настройка положення
Для точної настройки потрібно включити телевізор і ресивер. В налаштуваннях тюнера вибирається необхідний супутник, для чого вказується його назва або частота, швидкість і поляризація. На телевізорі відобразяться дві смуги, одна з яких показує присутність сигналу, друга – його потужність.
Плавними рухами по горизонталі шукається положення, при якому смужка якості сигналу буде максимальною. Якщо сигнал відсутній, змінюється положення антени по вертикалі. Після цього знову шукається краще становище шляхом повороту антени в горизонтальному напрямку. Коли якість сигналу буде близько 40%, супутникову тарілку вже можна міцно прикручувати. Подальша підстроювання здійснюється установкою положення конвертера, На ньому для цього нанесені спеціальні мітки. Якісним сигналом вважається рівень 60- 80%.
Виділяються наступні основні правила настройки положення:
Не рекомендується підлаштовувати антену, стоячи прямо перед нею, так як тіло людини перешкоджає проходженню слабкого радіосигналу.- Рух повороту тарілки має бути плавними. Електронні блоки тюнера не можуть спрацювати миттєво на зміну положення тарілки, тому потрібен час на відображення якості сигналу.
- Дії по точній настройці краще здійснювати двом або брати з собою до антени тюнер і маленький телевізійний приймач. Це необхідно, щоб при поворотах пристрою одержувача бачити динаміку зміни.
- Після того як становище на супутник налаштована, на ресівері виконується автоматичний пошук каналів. Як тільки отриманий задовільний результат, все кріпильні деталі максимально затягуються.
Завершенням роботи стане закріплення кабелю. Для цього застосовуються стяжки. Самостійно налаштувати і підключити супутникове пристрій нескладно. Для цього буде потрібно проявити уважність, акуратність і неспішність. Полегшити роботу допоможе ретельна підготовка, під час якої буде визначено послідовність дій, і необхідну обладнання. Результатом дій стане багаторічна служба супутникового пристрою без проведення ремонту та обслуговування.
