Підключення електроплити своїми руками
Згідно зі статистичними матеріалами 20% житлового фонду Росії обладнані електроплитами. Питання: як своїми руками підключити електричну плиту є актуальним і з цієї причини винесено в заголовок статті. Ця стаття відповість не тільки на питання як підключати електроплиту самостійно, дозволить підібрати переріз жил проводу, розгляне схему підключення, але торкнеться багатьох актуальних питань в цій сфері.
Питання, що рассматриваються статті
види побутових електроплит;- умови, вимоги та компоненти, необхідні для підключення електроплити до електромережі квартири;
- інструмент, необхідний для підключення;
- підготовчі роботи.
Також стаття відповість на питання: Як підключити електроплиту самостійно своїми руками?
Види побутових електроплит
Все електроплити, представлені на ринку, можна поділити за типом вручений панелі на класичні емальовані і склокерамічні.
Верхня панель класичних емальованих плит покрита емаллю і має вбудовані конфорки. Перевагою цих плит є невисока вартість, Простота обслуговування і ремонту.
Емальовані плити стійкі до механічних пошкоджень. Головним недоліком цих плит є тривалий час приготування страв з-за того, що конфорки довго розігріваються, а витрата електроенергії залежить від тривалості розігрівання конфорок.
У склокерамічних електроплит для варки поверхня виконана з цільного високоміцного листа склокераміки. Це покриття володіє значною теплопровідністю, тому за швидкістю приготування їжі такі плити наближаються до газових. Нагрівання вручений поверхні склокерамічною плити відбувається швидко в зоні конфорки. Склокераміка приваблива і легко миється м'якими миючими засобами. Недоліки електроплит зі склокерамічним покриттям: воно схильне появи подряпин при взаємодії з металевим посудом, а також висока вартість плити в порівнянні з класичною.
По виду конфорок електричні плити бувають:
- зі спіральними нагрівачами елементами;
- стрічкові, в яких нагрівач має форму скрученої стрічки;
- галогенні з інфрачервоним випромінювачем;
- індукційні (на вихрових магнітних токах).
Духова шафа відіграє значну роль у виборі електроплити. Духові шафи підрозділяють на статичні і багатофункціональні. Якщо є режим нагріву одночасно зверху, і знизу, при цьому шафа обладнана механічним рожном, то цей духову шафу відноситься до статичного типу. Він забезпечує з усіх боків рівномірне нагрівання страв.
Багатофункціональні шафи використовують конвекцію, завдяки якій забезпечується значна кількість режимів приготування страв. При цьому збільшується і швидкість приготування їжі. Дорогих моделі електроплит обладнуються системою автоматичного очищення духової шафи. У дешевих моделях на очистку потрібно витрачати чимало часу.
Найбільш популярними виробниками побутових електроплит є:
- Росія – Мрія, Дарина, DeLuxe, ЗВИ, Лисьва;
- Білорусь – Атлант (Atlant), Gefest (Гефест);
- Німеччина – Blomberg, AEG, Bosch;
- Італія – Ardo, Candy, Indesit;
- Словенія – Gorenje
- Туреччина – Beko, Vestel;
- Швеція – Electrolux, Zanussi.
Вимоги, умови і компоненти, необхідні для підключення електроплити до електромережі в квартирі.
Побутові електричні плити є самим енергоємним обладнанням сучасної квартири. З цієї причини живлення від електромережі має задовольняти певним вимогам, Які будуть розглянуті нижче. Максимальна заявлена (паспортна) потужність електроплит знаходиться в діапазоні від 3,3 до 9,5 кВт.
Головними вимогами, що пред'являються до підключення побутової електроплити, є:
- наявність окремого електричного дроту для харчування плити (вільного від підключення іншої будь-якої навантаження);
- відповідність електропроводи паспортної потужності плити;
- наявність в щитку підключення окремого автоматичного вимикача, відповідної потужності;
- можливість заземлення корпусу плити.
Інструмент, необхідний для підключення
Для виконання робіт потрібні:
- плоскогубці;
- кусачки;
- ніж з сегментним лезом;
- визначник фази електропроводки;
- тестер електричний.
Підготовчі роботи
До початку робіт необхідно переконатися і привести у відповідність пристрою для підключення електроплити, Перевірити відповідність перетину проводки потужності підключається плити. Як правило, в комплекті нової плити відсутній електричний провід, вилка і розетка, які необхідно придбати в магазині електротоварів.

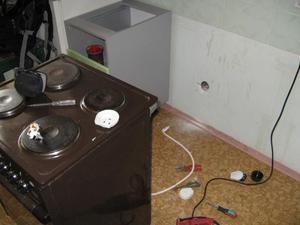

До початку робіт слід відключити стару плиту, відключити автомат розетки, витягти придбану електроплиту як підключити з упаковки, ознайомитися з інструкцією, і приготувати монтажний інструмент.
Варіанти підключення електроплит

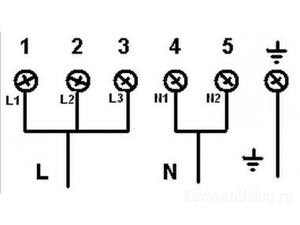

Переважною варіантом енергопостачання в багатоквартирних будинках є варіант з однофазної мережею напругою 220 В. На малюнку показано підключення електроплити. Схема підключення приведена для варіанту однофазної мережі.

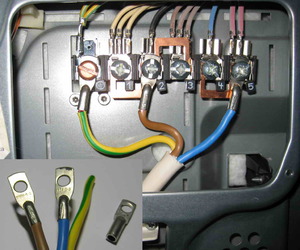

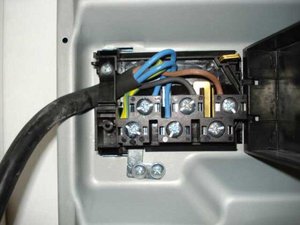

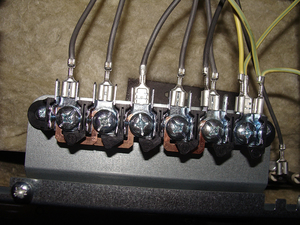

На задній панелі плити є клемна колодка (на схемі розгорнуто представлена клемами 1, 2, 3, 4, 5 і знаком заземлення) для підключення проводу, який на іншому кінці буде закінчуватися виделкою.
Клеми 1, 2 і 3 називаються фазними клемами (буква L на малюнку). У новій плити ці клеми з'єднані перемичками для підключення фазного проводу L.
Клеми 4 і 5 також з'єднані перемичкою і позначені літерою N. До цієї клеми підключається нейтральний (в Росії його ще називають «нейтраллю», нульовим або «нуль») провід.
Шоста клема позначає заземлення (він може бути позначений літерами РЕ), до якої підключається жила заземлення.

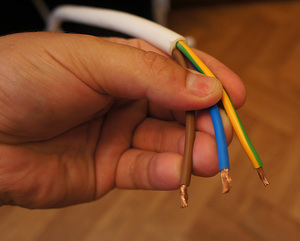

Таким чином, для підключення плити за цим варіантом буде потрібно трижильний мідний дріт. Перетин жил дроту буде залежати від потужності електроплити. У таблиці представлені перетину мідного дроту в мм 2 і відповідна паспортна потужність плити і величина струму для харчування плити. Як підключити електроплиту?
