Схема підключення перемикача на 2 положення
Щоб організувати освітлення місць, що мають два або більше входів, сьогодні активно використовуються прохідні перемикачі на 2 положення. Від звичайних вимикачів вони відрізняються наявністю більшої кількості контактів. Для їх підключення необхідно зрозуміти принцип роботи і познайомитися зі схемою. В результаті можна зробити проживання більш комфортним і одночасно скоротити витрати на електроенергію.

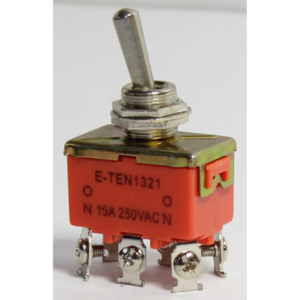

Принцип роботи

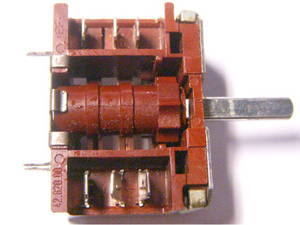

Так як прохідні перемикачі електричні на 2 положення мають на один контакт більше в порівнянні з класичними вимикачами, то схема підключення цих пристроїв дещо складніше. При натисканні на клавішу замикається один ланцюг, а друга в цей момент розмикається. Таким чином, пристрій не має положення «вимкнено», а розраховане на два робочих стану:
- Підключення входу до виходу № 1.
- Вхід з'єднаний з виходом № 2.
На корпусі фірмових пристроїв знаходиться схема його підключення, що спрощує завдання. Якщо ж був придбаний дешевий продукт, то частіше за все доводиться видзвонити контакти. Це обов'язково слід зробити, так як деякі недобросовісні виробники часто плутають контакти під час збирання, і перемикач нормально не працюватиме.
Видзвонювати контакти за допомогою цифрового або стрілочного приладу. У першому випадку при замиканні клем буде поданий звуковий сигнал, а в другому стрілка відхилиться вправо до упору. Ці маніпуляції необхідні для того, щоб виявити загальний контакт.
Схема підключення однопозиційна вимикача
Приєднати пристрій з однією клавішею значно простіше, ніж з двома. Якщо зрозуміти принцип підключення, то в майбутньому не виникне серйозних проблем з різними прохідними вимикачами. Встановити такий пристрій можна на сходах двоповерхового будинку або біля входу в спальню і біля ліжка.
Фазний провідник необхідно підключити на вхід одного з двох пристроїв. Вхідна клема другого перемикача з'єднується з одним контактом освітлювального приладу, другий провід якого підключається до нульового провідника. Після цього залишається лише з'єднати вільні входи і виходи перемикачів один до одного.
Якщо було прийнято рішення встановити прохідні вимикачі, то, можливо, доведеться внести зміни в проводку, орієнтуючись на малюнок. Відповідно до сучасних вимог розводка провідників може виконуватися на відстані в 15 см від стелі. Для зручності виконання робіт дроти прийнято укладати в спеціальні короби, а їх кінці виводити в розподільні коробки.
Це дуже практично, адже в разі пошкодження провідника його можна легко замінити.
Для підключення проводів в розподільних коробках використовуються спеціальні контактні колодки. Можна застосовувати навіть скручування, але вони потім повинні бути добре пропаяни і якісно ізольовані.
Підключення двохпозиційного пристрої
Ці вимикачі призначені для управління двома освітлювальними приладами і мають шість контактів. Для підключення перемикача електричного двохпозиційного потрібно більше проводів в порівнянні з Одноклавішний. Фазний провідник необхідно з'єднати з двома входами пристрою. Два залишилися вхідних контакту з'єднуються з одним проводом кожного освітлювального пристрою.
Нульовий провід, в свою чергу, необхідно з'єднати з рештою провідниками ламп. Після цього залишається підключити вхідні клеми одного перемикача до вихідних другого.
Якщо був досвід підключення одноклавішного перемикача, то на практиці серйозних труднощів виникнути не повинно. В іншому випадку доведеться уважно вивчити схему і виконати всі необхідні підключення.
Управління освітленням з трьох точок
Якщо виникла необхідність у створенні такої схеми, то буде потрібно один перехресний перемикач. Цілком очевидно, що вона буде трохи складнішою, але розібратися з нею цілком реально. Для підключення необхідно виконати наступні дії:
- До одного провідника освітлювального приладу приєднується нульовий провід.
- Фазний провідник підключається до вхідної клеми одного з перемикачів.
- Вільний провідник освітлювального приладу необхідно з'єднати з входом другого перемикача.
- Вхідні клеми перехресного вимикача підключаються до виходів прохідних перемикачів.
Грунтуючись на цій схемі підключення, можна збирати системи управління освітлювальними приладами на чотири або навіть п'ять точок. Для реалізації такої ідеї буде потрібно збільшити кількість перехресних вимикачів. Тут необхідно запам'ятати, що монтуються вони завжди між двома прохідними перемикачами. Спочатку подібні схеми управління можуть здатися складними в реалізації, але якщо добре вивчити одну, особливих складнощів виникнути не повинно.
