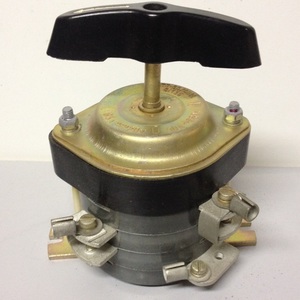

Призначення електричного пакетного перемикача

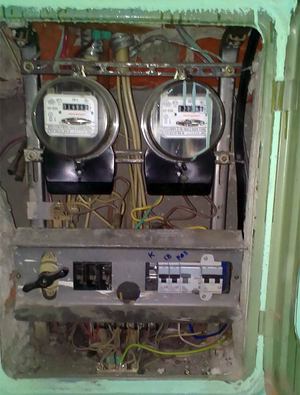

Зручний електричний вимикач-автомат, знайомий сучасним людям, існував не завжди. Ще кілька десятків років тому його заміняв пакетний перемикач. Цей прилад використовували для розподілу енергії. Однак, маючи відносно недовгий термін служби, пікетники поступово перестали застосовувати в побутових цілях. Але на виробництві його використання актуально і до теперішнього часу.
Конструкція і типи пакетних вимикачів
Свою назву прилад отримав завдяки особливостям конструкції, в основі якої стоїть певний набір пакетів, тобто окремих секцій. Пакетні вимикачі і перемикачі діляться на кілька типів:

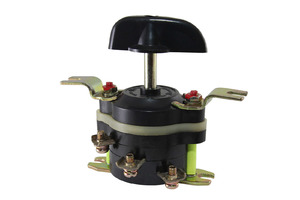

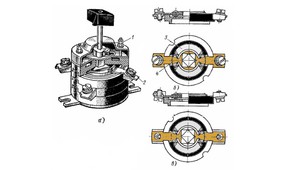

Дисковий. Комутаційні диски насаджені на одну вісь і є єдиним пристроєм. Корпус виготовляється з електроізоляційних матеріалів, має пази для контактів і оснащений дугогасительной камерою. У центрі розташовується шайба, зроблена також з електроізоляційного матеріалу, на якій розміщені ножі електроди. Кілька цих елементів знаходиться на осі з металу, за допомогою якої пікетники і приводиться в дію.- Кулачковий. На корпусі з електроізоляційного матеріалу розташовуються рухомі і нерухомі контакти, які підпираються пружинками і знаходяться на направляючих штирях (ізоляторах). Вони впираються в рухливу шайбу, на якій пророблені поглиблення для цих ізоляторів.
В обох типах вимикачів вісь забезпечена пластмасовою ручкою, яка дозволяє повертати вісь, приводячи апарат в дію. Класифікують вимикачі і за такими ознаками:

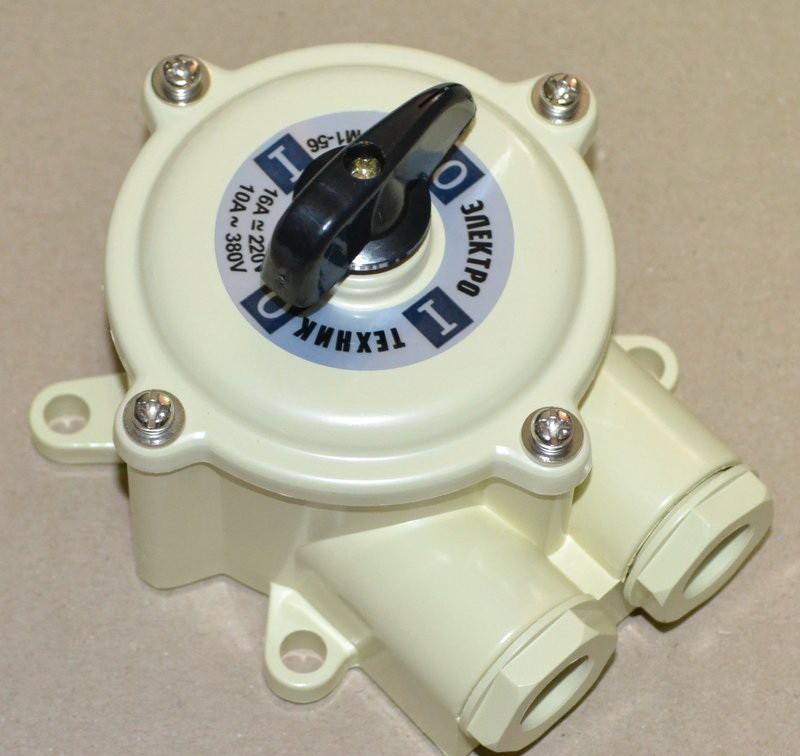

- Ступінь захисту внутрішньої конструкції від впливів навколишнього середовища. Існують герметичні пікетники, захищені і відкриті.
- Місце з'єднання панелі і зовнішніх кабелів приладу. Розрізняють переднє і заднє підключення.
До теперішнього часу в виробництві використовуються всі види пікетники. Але, не дивлячись на різноманітність, всі вони мають спільні технічно-експлуатаційними характеристиками і схожими недоліками.
Переваги і недоліки пристрою
Електричні пакетні вимикачі популярні вже довгі роки. Це обумовлено рядом незаперечних переваг:
- Розмір. Завдяки компактності, прилад простий в установці і зручний в експлуатації.
Швидкість погашення електричної дуги. Пікетники сконструйований досить раціонально, тому і його відключення, і погашення дуги здійснюється практично моментально.- Стійкість до механічних пошкоджень. Прилад важко зламати, він не страждає від вібрації і відмінно витримує механічні навантаження.
- Просте обслуговування. Вимикач не потребує будь-яких особливому техобслуговуванні. Достатньо лише його своєчасно оглядати, очищати від бруду і замінювати при необхідності.
- Широка область застосування. Прилади можуть застосовуватися в різних умовах. Вони працюють при температурі від 40 градусів морозу до 60 градусів тепла. Пікетники, забезпечені герметичним корпусом, стійкі до підвищеної вологості і пилу.
До недоліків можна віднести порівняно короткий термін служби. Він багато в чому залежить від того, в якому стані знаходяться виступи фіксує шайби. Коли головна деталь зношується, пікетники виходить з ладу.
Крім того, у пристрої електричного пікетники не передбачена система автоматичного знеструмлення при перевантаженнях. Ремонту ці прилади не підлягають.
Принцип роботи приладу
Принцип роботи пікетники досить простий: Під час повороту ручки на 90 градусів натягується пружина, яка впливає на шайбу. Фіксатори корпусу допомагають в її стабілізації. Потім рух передається на контакти і вони, в залежності від початкового положення, замикаються (струм починає надходити) або розмикаються (струм припиняє надходити).Дисковий пакетний перемикач працює тільки в режимі включити або вимкнути. Кулачковий прилад можна програмувати, перемикання контактів при цьому залежить від положення самого пікетники.
Особливість конструкції полягає в тому, що висновок вимикача зазвичай не ізольований, тому при підключенні він знаходиться під напругою. При заміні приладу необхідно повністю відключити струм.
Основні сфери використання
Пакетний перемикач – це прилад, керований вручну. Він призначений для включення і виключення (комутації) навантажувального струму невеликого напруги. У сучасному світі пікетники широко застосовуються на різних електричних установках промислових підприємств. Вони можуть використовуватися для запуску електродвигунів підйомних і вентиляційних пристроїв, приводу конвеєра і тому подібного.
Нерідко прилади застосовуються в якості силового елемента для відключення навантаження силових ланцюгів, а також в розподільних щитках виробничих приміщень і на пультах управління. Потрібен пакетний перемикач і для аварійного введення резервного напруги, тобто при перемиканні навантаження однієї живильної ланцюга на іншу.
Популярність пікетники поступово знижується, але випуск цих приладів не припинений. Швидкість спрацьовування і надійність допомагають пакетним перемикачів залишатися затребуваними і на сучасному ринку електротоварів.
