Коробки EKM 1271 1D2 5 16, EKM 1261 1D2 5 16 і інші

EKM – це маркування такого виробу, як сполучна коробка. Вона потрібна для установки всередині освітлювальної опори, щоб приєднати зарядні дроти освітлювальних приладів до проходять кабелям загальної мережі живлення за допомогою апаратури захисту і управління.

У матеріалі ви дізнаєтеся сфери застосування і конструкцію з'єднувальних коробок, вивчіть їх класифікацію, а також технічні характеристики на прикладі виробів EKM 1271 1 D 2 5 16 і EKM тисячі двісті шістьдесят-один 1 D 2 5 16.

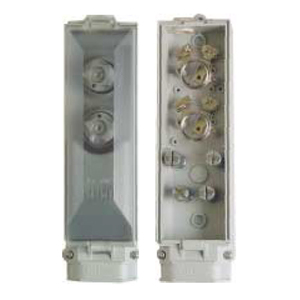

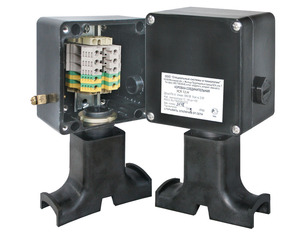

Конструкція сполучних коробок EKM 1271 1 D 2 5 16

Такі з'єднувальні прилади, як EKM 1271 1 D 2 5 16 і інші модифікації типу EKM обладнані наступними елементами:

• клемний блок;
• держатель для запобіжників або DIN-рейці.

На DIN-рейці, в свою чергу, може бути встановлено таке спеціальне обладнання:

В поставку сполучних коробок таймери і автомати не входять, а коробки для кабелів особливо типу, а також запобіжників та іншого обладнання можуть бути виготовлені згідно індивідуальним замовленням додатково.

Вироби EKM 1271 1 D 2 5 16 і інші з'єднують кабелі груповий мережі живлення, а також їх відгалужень на освітлювальні прилади. При цьому вони повинні гарантувати високу надійність. Коробки ставлять зовні, а також використовують для установки внутрішніх освітлювальних опор. Їх високий ступінь захисту і клас ізоляції можуть гарантувати високий рівень безпеки в плані установки і експлуатації.

Функціональні частини EKM 1271 1 D 2 5 16 і інших модифікацій:

• місце введення, а також контакти, які приєднують кабелю від групової мережі живлення;
• запобіжники;
• місце введення і контактні з'єднання із зарядними проводами.

Наявність контактних клем дозволяє внахлест з'єднувати кабельні жили від групової мережі живлення незалежно від їх перетину або класу гнучкості. Прилади використовуються разом зі зсувними клемами або ж накидними зажимами.

У них можна встановлювати від 1 до 3 запобіжників в ланцюзі проводів заряду освітлювальних приладів, а також з метою забезпечення селективності захисту живильної мережі для зовнішніх освітлювальних приладів.

Місце підключення проводів заряду включає в себе:

• клеми;
• герметичне сальниковое або гумове ущільнення місця.

Коробки EKM 1271 1 D 2 5 16: особливості монтажу

EKM одна тисяча двісті сімдесят одна 1 D 2 5 16 і інші види сполучних приладів зроблені на основі термопластичного матеріалу, Який володіє удароміцними властивостями і не є пальним. Всі металеві частини конструкції зроблені на основі лудженої міді або нержавіючої сталі.

Запобіжна вставка знаходиться в керамічному або посиленому стекловолоконной термопластичних корпусі. Коробки, залежно від типу, можуть мати ступінь захисту в межах від IP 43 до IP 54. Коробки з найбільш високим рівнем захисту часто встановлюються зовні опор або стін.

Незалежно від типу все коробки мають другий клас ізоляції. Відповідно до стандарту EN 40-2 вони легко встановлюються всередині опори крізь дверний отвір, Потім їх кріплять на кронштейнах відповідно до стандарту DIN 49778. Щоб простіше встановити коробку в опорі з поперечними рейками, краще заздалегідь замовити до них спеціальні перехідні гаки.

Сполучні коробки різних типів відрізняються один від одного за розмірами опорних дверцят, куди вони і будуть встановлюватися, а також за кількістю накидних затискачів зсередини. Діаметр опори коробки становить 90 мм, а кабелі живлення мають перетином до 35 квадратних міліметрів.

Коробку ставлять в опори, дверцята яких мають габарити 80 на 210 або на 260 мм. Зсередини є 4 або 5 затискачів накидного типу для двох кабелів, перетин яких становить від 6 до 12 квадратних міліметрів, або від 10 до 25 відповідно, якщо мова йде про коробку типу EKM тисячі двісті сімдесят-один 1 D 2 5 16.

Класифікація сполучних коробок для освітлювальних мереж

Сполучні коробки EKM для запобіжників розміром D 01 бувають такими:

• дуже малі кабелі та опори;
• малі;
• середнього розміру;
• середні кабелі зовнішньої установки;
• для використання разом зі спеціальним обладнанням.

А для більш великих запобіжників розміром D 2 використовуються такі коробки, як:

• EKM 1271 1 D 2 5 16 і інші EKM 1271 і один тисяча двісті сімдесят дві – малі та середні кабелю, а також малі опори;
• EKM 1261 1 D 2 5 16 – малі кабелю для зовнішнього монтажу;
• кабелю і опори середніх розмірів;
• середні кабелі зовнішнього монтажу;
• великі кабелі з опорами серії EKM 2035.

EKM можуть бути оснащені такою додатковою арматурою:

• адаптерами;
• запобіжниками;
• прохідними запобіжниками;
• ковпачками;
• рамками для кабельного запобігання;
• гаками і запасними кришками.

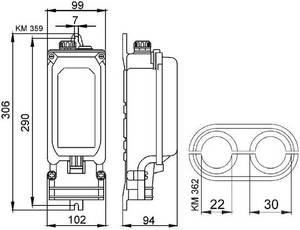

Технічні характеристики EKM тисячі двісті сімдесят один 1 D 2 5 16

Нижче давайте вивчимо технічні характеристики коробки даної модифікації:

• виробник – компанія Raychem;
• ступінь захисту – IP 4;
• коробка призначена для установки зсередини освітлювальної опори;
• опора має діаметр 90 мм;
• дверцята має параметри 80 на 210 мм;
• запобіжник D II (E27) до 25 А;
• перетин кабелів становить 4 х (6-16) мм²;
• затиск накидной;
• корпус стійкий до ударів полімерний;
• деталі зроблені на основі металу з антикорозійними властивостями;
• кришка прозора;
• другий клас ізоляції.

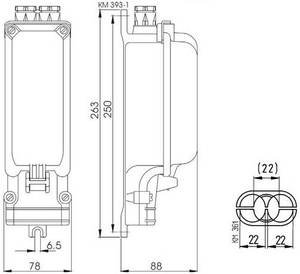

Технічні характеристики вироби EKM 1261 1 D 2 5 16

Прилад цієї модифікації встановлюється зсередини опори освітлення з метою приєднання проводів заряду освітлювальних приладів до відповідних кабелів живильних мереж за допомогою захисної апаратури.

Характеристики моделі такі:

• діаметр опори становить 100 мм;
• дверцята розміром 80 на 250 мм;
• до 5 накидних затискачів для двох кабелів;
• корпус полімерний ударостійким;
• деталі на основі антикорозійного металевого покриття;
• ступінь захисту IP 54;
• другий клас ізоляції;
• максимальний діаметр для кабелю мережі живлення становить 22 мм;
• діаметр без втулки складає 25 мм;
• діаметр ущільнення для зарядних проводів становить від 8 до 14 мм.

Переваги продукції марки «Райхем»

Сполучні коробки EKM виробляються компанією «Райхем» і відрізняються, як і вся продукція цієї марки, хорошими характеристиками в плані експлуатації. Систему кабельної арматури від цього виробника можна без проблем встановлювати навіть в екстремальних умовах, Зокрема, при низьких температурах.

Вироби цієї марки розроблені і вироблені відповідно до міжнародних стандартів МЕК і DIN – VDE, також вони пройшли відповідні випробування.

Прилади «Райхем» EKM 1271 1 D 2 5 16 і інші моделі встановлюються в освітлювальну опору і допомагають приєднати проводи заряду до потрібних кабелям, вони відрізняється високою якістю і зручністю монтажу незалежно від умов навколишнього середовища.
