Самостійний вибір автоматичного вимикача

Знову клацнули пробки на щитку і в будинку згасло світло. Хтось стикається з такою ситуацією дуже часто, навіть не підозрюючи, що проблему можна вирішити, замінивши автомати на більш надійні. Вибір автоматичного вимикача може стати непростим завданням, якщо підходити до нього несерйозно. Адже від якості цього вибору залежить не тільки наявність світла в будинку, але і працездатність і збереження таких електроприладів, як пральна машина, холодильник, комп'ютер і багатьох інших.

Призначення автоматичних вимикачів

Практично в кожному будинку, де є електрика, є запобіжники мережі від перегріву. Саме таку функцію виконують електроавтомати. Багато квартиронаймачі вважають, що такий вимикач служить лише для відключення подачі струму в мережу. Через це часто нехтують правилами безпеки і встановлюють пробки з вогнетривкими жучками, що насправді може бути дуже небезпечним.

Автоматичні вимикачі реагують на перевищення сили електроструму в мережі, підключеної до них. Якщо сила струму незначно перевищує допустиму, то хороший автомат деякий час продовжує пропускати електрику, поки не виникне загроза перегріву проводів і їх загоряння. У разі короткого замикання такий автомат вимикається миттєво.

Результатом роботи надійного автоматичного захисника будуть справна електропроводка і робочий стан всіх приладів, що живляться через неї. Чи не доведеться боятися пожежі після кожного короткого замикання.

Безпека мешканців вже вагома причина для того, щоб поставитися до питання вибору серйозно. Так як від роботи автомата залежить не тільки комфортне і безпечне використання електроприладів в мережі, то вибрати автоматичний вимикач варто найбільш підходящий для конкретних умов.

різновиди автоматів

Майже всі автомати зроблені за одним принципом, хоча можуть сильно відрізнятися за зовнішнім виглядом. Ось основні вузли будь-якого з таких приладів:

• силові контакти. Місце з'єднання з електромережею. Зазвичай це рухливі частини для реалізації механізму відключення.
• Бі-металева пластина, Що виконує роль теплового расщепителя. При перегрів пластина деформується і розмикає клеми з'єднання.
• електромагнітна котушка. Служить для миттєвого розщеплення контактів при короткому замиканні.
• Гвинт теплової установки. Зазвичай знаходиться всередині автомата і налаштовується виробником.
• дугогасильні камери. Її основне завдання не дати приладу згоріти при виникненні електричної дуги під час перепадів напруги.
• Канал відводу розпечених газів. Потрібен для того, щоб швидко нейтралізувати наслідки виникнення електродуги при скачках сили струму в мережі.

На будь-якому автоматі є заводське маркування, яка повідомляє про закладені параметри приладу. Основна відмінність вимикачів один від одного полягає в різниці цих показників. Крім цього їх розрізняють за формою:

• Мініатюрні. Робочий струм не більше 100 А. Немає можливостей для регулювання.
• Литі. Найпоширеніші. Багато з них оснащені електронним обладнанням, тому можуть регулюватися.
• Ізольовані. В основному застосовуються на сильно завантажених мережах.
• Металеві. Встановлюються в електротрансформаторів з рубильником.

При виборі автомата важливо пам'ятати, що не всякий з них годиться для конкретних цілей, тому вирішивши поміняти такий прилад, слід чітко знати, які вимоги до нового зразку.

Правильний вибір

Щоб правильно підібрати автоматичний вимикач, завбачливі господарі користуються порадами досвідчених електриків. Потім кожен з них проходить кілька основних етапів правильного підбору:

1. Місце покупки. Краще брати автомати в перевіреному місці.Це може бути спеціалізований магазин з хорошою репутацією або надійна фірма з доставки товарів подібного призначення.
2. Вимірювання перетину дроту в мережі. Автомат потрібен для захисту проводки, тому дізнавшись її товщину, за спеціальною таблицею визначають маркування необхідного пристрою.
3. Визначення пропускної здатності проводки і максимальної потужності навантаження. Обчислення робочого або номінального струму вимикача.
4. Визначення полюсів. Якщо вимикач потрібен для однофазної мережі, набувають однополюсний автомат. Якщо для трифазної, то триполюсні прилад.
5. Обчислення показників перевантажувального струму. Для однофазної мережі воно проводиться так: виділена на мережу сила струму ділиться на 220 і округляється до меншого цілого числа. Для трифазного за формулою: Р / U х 1,7 = І, де Р – сила струму в мережі, а U – напруга, 1,7 – це квадратний корінь з 3.
6. Підбір по силі струму короткого замикання. За існуючими правилами установки цей показник повинен бути не менше 6 кА. Якщо поруч з приміщенням знаходиться електропідстанція, то не менше 10 кА.
7. Сполучуваність автоматів. У разі установки декількох автоматів важливо продумати потужність кожного в залежності від його призначення. Наприклад, для мережі електроосвітлення досить 10 А, а для електроплити потрібен мінімум на 32 А. На вході повинен стояти найпотужніший з них.
8. Визначення кількості вимикачів. У великому будинку оптимально встановлювати свої автомати на всі лінії. Для розеток, освітлення, електроплити, водонагрівача і так далі.

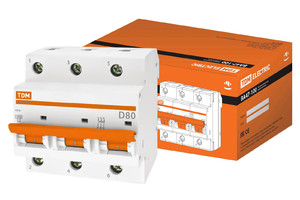

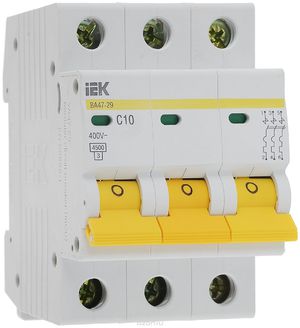

9. При виборі в магазині дивляться на маркування. Існує три основних категорії за швидкістю спрацьовування на перевантаження: В – через 5 с на трикратну перевантаження; С – через 3 с на п'ятикратну; D – через 1 с на десятикратну.

Виконавши всі кроки, набувають оптимальні автомати. Однак варто пам'ятати про типові помилки, яких можна і потрібно уникнути:

• Основний орієнтир при виборі – це не встановлені електроприлади, а проводка. Автомат служить перш за все для захисту проводки від перегріву, тому його параметри не повинні перевищувати потужність електропроводки, інакше біди не уникнути.
• Якщо набувають кілька автоматів, то брати їх коштує від одного виробника, щоб не виникало конфліктів між обладнанням.
• При виборі апарату для присадибної ділянки не варто забувати про електромоторах і циркулярних пилах, які часто встановлюють на дачі. Для них і проводку, і автомати роблять потужніший.

У будь-якому випадку правильний розрахунок передбачуваного навантаження на мережу і, головне, на електропроводку, допомагає вибрати оптимальний вимикач. Встановивши його, господар може спати спокійно. Його будинок буде під надійним захистом.
