Види і відмінні параметри вентиляційних витяжних труб

З середини минулого століття почався новий етап у виробництві вентиляційних труб: крім звичайних, прямокутних, стали виробляти і круглі. Трохи пізніше повітрообміном в приміщеннях зацікавилися вчені, і через 10 років до діаметрам воздуховодних систем почали застосовувати певні стандарти. Сьогодні вибір цих виробів надзвичайно різноманітний.

Вимоги до вентиляційних трубах

Припливні і витяжні труби повітропроводів повинні відповідати наступним вимогам:

1. Герметичність.
2. Рівень аеродинамічного кута не повинен перевищувати шумові нормативи.
3. Забезпечення вільного проходження мас повітря із заданою за проектом швидкістю.
4. Підтримка натиск повітря, розрахованого в проекті.
5. Дотримання норм теплоізоляції.
6. Повинні вписуватися в інтер'єр будинку, не займаючи зайвого простору.

Щоб визначитися, які конструкції вентиляції більше підійдуть для житлового приміщення, розглянемо спочатку їх основні характеристики і види.

Прямокутний і круглий перетин

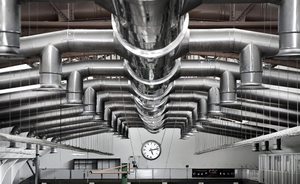

У сучасному вентиляційному обладнанні з нагнітається або природною тягою використовуються повітроводи круглого або прямокутного перерізу. Є 22 стандартних перетину круглої труби від 100 до 2 тис. Мм. Діаметр витяжної труби більше 500 мм прийнято вважати великим. допускається прокладка прямих секцій не більш ніж шість метрів.

Конструкції прямокутного перетину випускаються з тими ж стандартними розмірами, але довжина прямої ділянки становить не більше 2,5 м. Секції з'єднуються фасонними елементами відповідних форм і діаметрів.

Конфігурацію і розміри повітропроводів прийнято підбирати виходячи з площі, призначення і дизайну приміщення. Наприклад, для маленької кімнати з низькою стелею більш прийнятною буде вентиляційна труба прямокутного перерізу. Але такі конструкції мають деякі недоліки в аеродинаміці в порівнянні з круглими. Кутова форма створює додатковий опір повітряних мас і знижує швидкість їх просування, а також підсилює шумовий ефект. З огляду на це, прямокутні труби вентиляції в житлових приміщеннях розміщують в звукоізолюючих пеналах.

Види витяжних труб

Основними матеріалами для виготовлення вентиляційних конструкцій є метал і пластик. Які труби краще, залежить від особливостей приміщення, Повітряного середовища в ньому і вимог проекту.

пластикові конструкції

Пластикові витяжні труби, жорсткі або гнучкі, виготовляються з таких полімерів, як:

• полівінілхлорид (ПВХ);
• поліпропілен;
• фторопласт (ПВДФ);
• поліуретан (ППУ).

Найчастіше системи вентиляції з ПВХ встановлюють в квартирах і котеджах. Вони відрізняються недорогою ціною, простотою у використанні і легкістю монтажу. До того ж стійкі до руйнування ультрафіолетом і зберігають працездатність при температурах від 0 до 80 градусів за Цельсієм. Є і ще деякі переваги:

• Ідеальна герметичність.
• Шумові показники не перевищують допустимих.
• Вироби з ПВХ дешевше аналогічних з поліетилену і металу.
• При акуратній установці не спотворюють інтер'єр.
• Величезна кількість форм і розмірів, які дозволяють зібрати систему будь-якої складності.
• Чи не завдають шкоди здоров'ю.

Поліетиленові вентиляційні канали виготовляють з антистатической захистом. Вони відрізняються більш широким температурним діапазоном, Їх можна використовувати від мінус 40 до плюс 80 градусів.

Поліпропіленові стійкі до агресивних середовищ і вологи, тримають температуру від 1 до 98 градусів. У спеціальному виконанні випускаються негорючі і антистатичні моделі. При низьких температурах поліпропілен твердне і легко ламається, це обмежує його застосування тільки теплими приміщеннями.

Системи вентиляції з фторопласта є найміцнішими з усіх категорій пластиків. Матеріал гідно витримує температурний режим від мінус 40 до плюс 140 градусів в дуже агресивних середовищах.

Металеві конструкції

Металеві вентиляційні повітроводи виготовляють з наступних матеріалів:

• оцинкована сталь;
• нержавіюча сталь;
• алюміній;
• тонколистовая чорна сталь.

З листового алюмінію туби вентиляції практично не роблять, для цих цілей застосовується фольга. Товщина бляшаного листа залежить від діаметра і форми вироби.

Позитивні якості металевих вентиляційних конструкцій:

• Міцність і довговічність.
• Відмінна аеродинаміка, яку забезпечує ідеальна внутрішня поверхня.
• Прекрасно тримають високі тиск і температуру.
• Мають підвищені гігієнічні властивості, внаслідок чого часто застосовуються в приміщеннях з високими санітарними вимогами.
• Стійкі до агресивних середовищ.

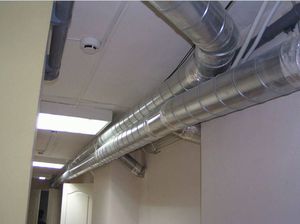

Оцинковані вентиляційні вироби, найбільш застосовувані в промислових, адміністративних та житлових приміщеннях мають такі переваги:

1. Температурний режим до плюс 80 градусів при вологості 60 відсотків.
2. Легка вага, що дозволяє не створювати додаткові несучі конструкції.
3. Хороша стійкість до тиску і механічних впливів.
4. Сильна опірність корозії, навіть в постійно вологому середовищі. Ідеально підходить під трубу витяжну з висновком назовні.
5. При підвищенні температури зберігає форму і розміри. Граничні показники вогнетривкості близько 90 хвилин.
6. Запас міцності експлуатації в межах 25 років.

Повітроводи з нержавійки характеризуються Повний спектр достоїнств стали, основні з яких – надійність і довговічність. А при додаванні в сплав хрому забезпечує виробу опірність до корозії на довгі роки. Крім того, такі вироби мають додаткові якостями:

1. стійкість до корозії у багатьох робочих середовищах;
2. відмінна технологічність;
3. міцність і пластичність;
4. жаропрочность до 500 градусів;
5. інертність до токсичних і радіоактивних речовин.

Продукція з нержавіючої та оцинкованої сталі дуже схожі візуально. Але відрізнити все-таки можна – у оцинковки проглядаються характерні кристалічні візерунки.

Вентиляційні системи з чорного металу застосовуються для димовидалення, вентилювання та аспірації. Відмінний варіант для витяжної труби з зовнішнім виходом. Така продукція відрізняється підвищеними показниками жорсткості, жаростійкості і вогнетривкості.

Параметри воздуховодних конструкцій з чорної сталі:

• Стінки виробів товщиною від 1,2 до 1,5 мм.
• Довжина секцій від 1,25 до 2,5 м.
• З'єднання за допомогою фланця.
• Виготовляються в круглому і прямокутному перерізі.

Цінова категорія такої продукції нижче нержавійки, але вище, ніж оцинкована тих же розмірів і форм.

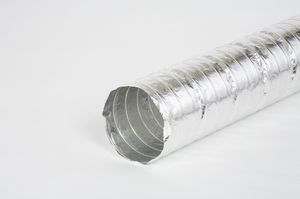

Алюміній для виготовлення подібного обладнання використовують, як правило, у вигляді фольги. Такі повітроводи бувають двох видів: гнучкі і жорсткі. У жорсткій системі повороти магістралі виконуються із застосуванням сполучних кутових елементів, в гнучкою застосовується алюмінієва гофра, а також існують змішані варіанти. У таких випадках склад труби визначає її технічні властивості:

• Алюмінієва гофра має стійкість до корозії, гарною герметичністю, витримкою температури від 30 градусів нижче до 270 градусів вище нуля, огнеупорностью і хімічної інертністю.
• Властивості поліефіру з посиленим сталевим каркасом зводяться до відмінної вологостійкості, слабкою горючості, збереженню працездатності при температурах від мінус 20 до плюс 65 градусів, невеликій вазі. Вартість цього виробу невелика, а з явних недоліків – накопичення статичної електрики.
• Відмінними рисами поліефірної плівки з алюмінієвою фольгою є підвищена міцність до тиску (витримує до 2400 Па) і прекрасні аеродинамічні властивості.

Однак у всіх гофрованих повітропроводів незалежно від матеріалу виготовлення спостерігаються загальні недоліки: ребра гофри чинять опір потокам повітряних мас, вони значно знижують швидкість їх проходження. З цієї ж причини, а також через відсутність жорсткості рівень шумового ефекту багато більше, ніж хотілося б.

Нові технології – технічний текстиль

В кінці минулого століття розробниками Данії була запропонована тканинна система повітроводів. Нововведення відразу знайшло собі застосування і частково замінило металеві вентиляційні секції в харчовій, електронної, хімічної промисловості, в закладах громадського харчування, басейнах, концертні та виставкові зали.

Текстильні труби підрозділяються на два види: повітропроникні і повітронепроникні.

Повітропроникні вентиляційні канали, ще їх називають текстильними диффузорами, Призначаються для рівномірного розподілу проточного повітря в приміщеннях через перфоровані отвори і випускні адаптери. Матеріалом для їх виготовлення служить поліефір.

Повітронепроникні системи служать для транспортування і виведення повітря. Вони зроблені з поліаміду.

У цих конструкцій немає недоліків, властивих металевим аналогам. А значні переваги текстильних повітроводів виглядають наступним чином:

1. У металевих і пластикових конструкцій в області подачі повітря часто спостерігаються протяги. У текстильні канали подача повітря здійснюється розсіяними струменями, і ніякого протягу не виникає.
2. Чудові властивості шумозаглушення. Тканина дуже добре гасить аеродинамічні шуми повітряних мас і вентилятора.
3. Тканина виконує роль своєрідного фільтра і накопичує продукти фільтрації, але легко стирається і дезінфікується. Легкість очищення – одна з переваг текстильних вентиляційних каналів.
4. В силу непроникності на поверхнях текстильних труб не осідає конденсат і не утворюється вологе середовище, а значить, немає можливості розвитку для мікроорганізмів. Захищеність від конденсату – ще одна перевага таких систем.

Швидкість потоку повітря в текстильній трубі – від 5 до 8 метрів в секунду, якщо тиск впав, форма буде збережена за допомогою вшитих кілець. Термін експлуатації визначається десятьма роками. У приміщеннях з підвищеною ймовірністю пожежі текстильні повітроводи монтуються з додатковим скловолокном, це підвищує термостійкість до 300 градусів.
