Що таке охоронна зона ЛЕП, правила для ліній електропередачі
Електричні дроти випромінюють електромагнітні поля, що несприятливо впливає на живий організм. Є ризики травмування і навіть загибелі людини від удару електрострумом. Щоб захистити людей від струму і впливу випромінювань, прийняті закони, які визначають захисну територію поблизу високовольтних ліній електропередачі. Така територія називається охоронною зоною ЛЕП.
Правила регулювання зони
Використання земель, будівель, водних басейнів, які знаходяться на охоронної території ЛЕП, підпадають під дію Правил встановлення охоронних зон, що стосуються електромережних споруд. Правила були узаконені в 2009 році Постановою № 160 (зі змінами 2016 року). Саме цим документом потрібно керуватися при вирішенні спорів, що стосуються територій, прилеглих до ліній електропередач.
Санітарні питання охоронних територій ЛЕП також відображаються і затверджуються відповідними розділами Правил СНиП. Межі охоронних територій визначаються з урахуванням вимог ГОСТу. Дозвіл на установку охоронних зон дають органи обласної влади, що займаються енергетикою, і федеральні кадастрові органи. Установка охоронних зон – обов'язок мережевих компаній, які повинні узгодити свої дії з органами технічного нагляду.
Дата прийняття Правил у 2009 році зовсім не означає, що раніше не було подібного документа і не існували охоронні зони ліній електропередач. Просто нові Правила скасували перш діючі документи, які законодавчо обмежували будь-які роботи і іншу активність в зоні розташування мережевих господарств (наприклад, «Правила охорони електричних мереж напругою до 1000 вольт», що діють з 1972 року, і документ з такою ж назвою, але «напругою понад 1000 вольт», прийнятий в 1984 році).
Оновлення Правил і Норм диктуються не тільки часом і зміною наглядових органів. Проводяться нові дослідження в області впливу електрики на навколишнє середовище і людський організм із залученням медиків, фахівців, вчених різних областей.
При цьому використовуються новітні методи дослідження та сучасні технічні засоби. На основі всебічного аналізу цих досліджень коригуються наявні норми і правила, а також неминуче з'являються нові вимоги і скасовуються вже неактуальні.
Класифікація охоронних територій
Залежно від того, яким чином прокладена лінія електропередачі, розрізняють 2 варіанти її установки:
- Повітряна лінія електропередачі (ПЛ).
- Кабельна лінія електропередачі (КЛ).

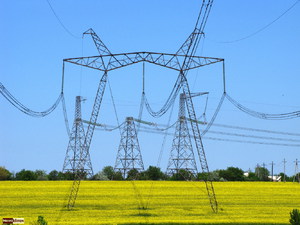

ПЛ установлюють за допомогою опор різних конструкцій. У цьому випадки лінії проходять над поверхнею землі або водних басейнів і річок. КЛ прокладаються на певній глибині під землею або під водою.
Для ПЛ межами охоронних площ вважаються нормовані значення від крайніх проводів в ту і іншу сторони протягом всієї довжини ЛЕП. Виходить своєрідний віртуальний коридор, всередині якого знаходиться повітряна лінія електропередачі з опорами, проводами і іншим необхідним обладнанням.
Для КЛ, прокладених в землі і під водою, захисною зоною вважаються:
- нормовані відстані в одну і іншу сторони від електрокабелю (або від крайніх кабелів, якщо їх більше 1);
- у випадках підземних кабелів – ділянку грунту до глибини їх закладання по всій ширині встановленої зони;
- у випадках підводних кабелів – вся водна поверхня встановленої ширини зони до самого дна водного басейну або річки.
Відстані охоронних кордонів від кабелів і проводів безпосередньо залежать від класу напруги конкретної електромережі.
Класи ліній по напрузі
Повітряні лінії електропередачі діляться на класи в залежності від напруги:
- нижче 1000 вольт (В);
- від 1 до 20 кіловольт (кВ);
- 35 кВ;
- 110 кВ;
- від 150 до 220 кВ;
- 330, 400, 500 кВ;
- 750 кВ;
- 1150 кВ.
Окремий клас мають ВЛ, які проходять над водними просторами. Для них визначено свої нормативи охоронної кордону, які не залежать від напруги проводів.
розміри зон
Згідно з санітарними нормами, мінімальні дистанції від крайніх проводів ПЛ того чи іншого класу до будь-яких будівель повинні бути рівні:
- 2 м, якщо напруга лінії менш 1 кВ;
- 10 м – для ЛЕП від 1 до 20 кВ (у випадках, коли самонесучі або ізольовані проводи таких ліній розміщуються в житлових пунктах, допускається відстань 5 м);
- 15 м – для ліній 35 кВ;
- 20 м в ту і іншу сторону від крайніх проводів – розмір охоронної зони ПЛ 110 кВ;
- 25 м – для ПЛ 150 і 220 кВ;
- 30 м – для ЛЕП потужностями 330, 500 і 400 кВ;
- 40 м – для високовольтної електромережі напругою 750 кВ;
- 55 м – для ЛЕП 1150 кВ.
Якщо виходити з того, що охоронна зона ЛЕП 10 кВ – це відстань 10 м, то для всіх наступних напруг (35, 110, 220, 330 кВ) додається 5 м до відстані попереднього ступеня. Так запам'ятовується легше.
Для тих ПЛ, дроти яких проходять над гладдю озер, плином рік, каналів і іншими водними просторами, відстані до кордонів зони по обидва боки має бути не менше 100 м.
У містах мінімальна відстань підземних кабельних ліній напругою до 1000 вольт – 0,6 м до будь-яких будівель або споруд, а до проїжджої частини міських вулиць – 1 м.
Межі захисних зон для підводних електричних ліній знаходяться на відстані 100 м в ту і іншу сторони від крайніх кабелів і займають всю товщу води від поверхні до самого дна водного басейну по лініях цих відстаней.
заборонені дії
У санітарній зоні не допускаються такі роботи:
- Будівництво будівель і споруд будь-якого призначення, а також їх знесення та ремонт, якщо вони вже були (правилами допускається проходження ПЛ над деякими промисловими будівлями і електричними спорудами).
- Розміщення стадіонів, зупинок для транспорту, проведення будь-яких групових заходів з великим скупченням людей.
- Виробництво робіт по меліорації, посадці дерев, полив земель, а також гірські і вибухові роботи.
- Складування сіна, обладнання сховищ для кормів і добрив, різних звалищ і автозаправних пунктів.
- Відкритий вогонь.
- Захаращення шляхів проїзду і підходу до опор повітряних ліній.
Ділянки землі, що потрапили в зону охорони ЛЕП, вилучати у власників НЕ будуть. Земельні наділи можна експлуатувати за своїм бажанням, а також продати або подарувати.
На земельних ділянках можна садити картоплю або інші сільськогосподарські культури. Але при цьому слід враховувати ризики можливої втрати частини або всього врожаю в будь-який момент (у випадках ремонтних та аварійних робіт на лінії, проїзду техніки), а також дотримуватися правил перебування на санітарній території ЛЕП (Не споруджувати будівель, які не рити котлованів, не палити траву і не здійснювати інших заборонних дій).
Слід розуміти, що обмеження діяльності в охоронній території ліній можна пояснити як забезпеченням безпеки людей, так і захисною мірою від можливих пошкоджень ліній і їх пристроїв, які могли б привести до аварійних відключень споживачів електроенергії або нещасних випадків. Будь-які дії і роботи на території, що охороняється в разі крайньої необхідності слід узгоджувати з власником електричної лінії.
