Особливості складання однолінійної схеми електропостачання

Електропостачання є важливою складовою сучасних будівель і споруд. Провід та інше електрообладнання при цьому повинні розташовуватися в потрібних місцях і відповідати певним вимогам. Розібратися в цьому допомагають різні схеми і проекти. Однією з найважливіших і незамінних серед них можна назвати однолінійну схему електричного постачання.

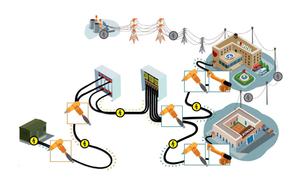

особливості електропостачання

Значення лінійної схеми важко переоцінити. До того ж це найкращий варіант у багатьох випадках. Він відображає такі елементи особливої ​​важливості, як:

• кількість діючих навантажень;
• рівні потужності;
• маркування та позначення електрощитів;
• номінали автоматичних вимикачів.

І це далеко не весь перелік вузлів, що входять в різні частини, складовою будь-якої електромережі. Адже кожна лінійна схема електропостачання містить розрахунки від введення силової лінії до самого малого споживача.

Самі по собі подібні схеми можна розглядати як більш простий аналог принципової, де всі позначення виконуються у вигляді ліній. І це не залежить від кількості фаз і проводів. Такий варіант вкрай зручний у використанні навіть для непрофесіонала, одночасно будучи функціональним і ефективним.

Для більш зручного використання в плані застосування однолинейная схема електропостачання може бути двох видів:

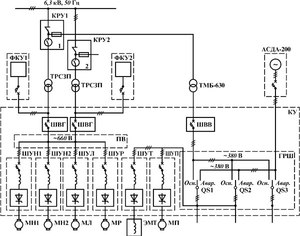

За своєю суттю особливо важливих відмінностей між ними немає, за винятком призначення кожного з видів. Зразок однолінійної схеми можна побачити на малюнку:

виконавчий вид

Виконавчі «однолінейкі» розробляються у випадках, коли вся мережа, включаючи і електроустановки, вже зібрана і функціонує. Її призначення швидше необхідно для виявлення недоліків і порушень та застосовується при модернізації та перерахунку електромережі. Вона ж дозволяє визначити знаходження живиться магістралі.

При складанні подібного документа в обов'язковому порядку повинна відображатися така інформація:

• всі прилади і споживачі, що входять в мережу;
• стан мережі;
• недоліки, виявлені в процесі дослідження і розробки однолінійної схеми.

розрахункова однолінейка

З розрахунковим варіантом справа йде інакше. Хоча все відображаються елементи виглядають аналогічно, але саме призначення такої схеми має кардинально іншу функцію. Тут проектування починається тоді, коли будівля вже готове до електромонтажу і є дані по навантаженнях.

Таким чином, розрахункова схема відображає номінали захисних вузлів, кількість жив, метраж і перетин кабелів, розташування щитів і водно-розподільних пристроїв, а також всі потужності і розміри силового обладнання.

Класифікація схем

Крім двох видів, «однолінейкі» можна розділити на кваліфікації. Адже вони, крім основної функціональності, відображають різне поділ планових або існуючих систем.

У зв'язку з цим їх прийнято розділяти на такі види:

• Структурні, які відображають загальну картину електромережі та установок.
• Монтажні – узгоджуються з архітектурними нюансами із зазначенням всіх точних даних по кабелях, розмірами обладнання, елементів кріплення і іншим.
• Принципова схема електропостачання виконується за державними стандартами окремо взятої країни.
• Функціональні – застосовуються у випадках, коли є велика кількість різних споживачів (машин, верстатів, устаткування), і відображають загальну картину мережі і взаємодія між механізмами, електропостачанням і один з одним. Допомагають вони оцінити і загальну безпеку.
• Спеціальні – відображають проектовані частини окремо.

самостійна розробка

Самостійно намалювати однолінійну схему електропостачання не повинно скласти праці, навіть якщо це робиться вперше. Головне, дотримати деякі основні вимоги, щоб вийшов малюнок був зрозумілий і ніс в собі максимум корисної інформації.

Всі позначення і загальний вигляд повинні відповідати ГОСТу 2.702-75. Першими на малюнок наносяться три фази, які припускають харчування всієї лінії. Наступним кроком визначаються лінії групових частин, які будуть відходити від основних живлять. Особливою деталізації тут не потрібно, так як «однолінейка» повинна відображати лише загальний стан речей.

Згідно все того ж ГОСТу, необхідно позначити належним чином всі складові однолінійної схеми електропостачання цеху, квартири, офісу або іншого приміщення. Це автомати, УЗО, контактори, вимикачі та інші частини електромережі.

Особливу увагу рекомендується звернути на кількість розеток, вимикачів та інших точок. Як приклад обрано типова схема офісу, будинку, квартири або іншого подібного об'єкта. Будь-яка зі схем в обов'язковому порядку повинна в себе включати таку інформацію:

• точка підключення до вступної мережі;
• ввідно-розподільний обладнання;
• прилад і його марка;
• параметри і дані щита;
• використовувані кабелю необхідно відображати з усією інформацією, включаючи довжину, марку і переріз;
• номінальні і максимальні струми приладів, розташованих в ланцюзі;
• приблизні розрахункові навантаження (можуть відрізнятися в залежності від вимог до об'єкту).

Так як всі основні вимоги висуває компанія, що управляє електропостачанням, то переважно відразу приділити увагу всім, навіть дуже дрібним і незначним елементам. Адже створена однолинейная схема є вкрай важливим документом, відповідальність за який несе далеко не одна сторона.

Якщо прийнято рішення не платити людям, які займаються розробкою подібних схем, а виконувати все самостійно, то доведеться обзавестися Єдиної системою конструкторської документації (ЕСКД). Як реалізовувати проект – особливих вимог немає. Можна креслити по-старому, використовуючи лінійку і олівець. А можна і сучаснішим способом, задіявши комп'ютер і добре зарекомендувала себе програму AutoCAD.

Якщо виконати проект самому не виходить, то завжди є можливість звернутися до фахівців з конструкторського бюро. Вони виконають подібну роботу швидко і професійно.

етапи проектування

Якщо все ж прийнято рішення робити проект своїми руками, то доведеться дізнатися послідовність і етапи такої роботи. Від цього може залежати, схвалять його чи ні. Тому потрібно:

1. Отримати технічні умови, що дасть можливість з'ясувати, де знаходиться точка, куди необхідно буде живитися. Тут допоможе муніципальна електромережева організація.
2. У муніципальному відділі архітектури отримати генплан, щоб мати уявлення про шляхи, де проходить кабель живлення до приватної живиться території. Це ж допоможе з'ясувати, де знаходиться підстанція, а також інші комунікації, які без такого плану можна пошкодити.
3. Розрахувати потужність споживача, яка буде потрібно. І вже на підставі цього робити однолінійну схему. Подібний проект в собі повинен містити не тільки саму схему, а й матеріали, які допоможуть її зрозуміти, т. Е. Умовні позначення, роз'яснення, підключення споживачів і апаратів захисту.
4. Узгодити розроблений проект, що буде підтвердженням дозволу на підключення до магістралі електромережі. Це заключний етап, після чого можна починати монтажні роботи.

Тут варто звернути увагу, що починати будь-які монтажні роботи заборонено до отримання відповідного дозволу від певних інстанцій. Коли такий дозвіл отримано, то вся відповідальність перекладається на монтажну організацію.

Нерідко при розробці проекту з виду вислизають додаткове освітлення або системи безпеки, т. Е. Камери, сигналізації, відеоспостереження та ін. Але і їх необхідно включати в загальний проект. Якщо проект буде повністю відповідати заявленим вимогам, то проблем з узгодженням і отриманням дозволу на підключення та виконання монтажних робіт не виникне.
