Маркування та буквене позначення радянських резисторів

Незважаючи на те що часи СРСР давно канули в Лету, радіоелектронної техніки і радіодеталей того часу ще залишилося достатньо. Це говорить про те, що людям, які займаються електронікою та іншої складної електротехнікою, просто необхідно знати позначення радіодеталей, прийняті в ті часи. Так, маркування радянських резисторів відрізняється від сучасних аналогів, проте настільки ж зрозуміла і проста.

Резистори радянського виробництва

На відміну від сучасних резисторів, які мають прийняту в усьому світі маркування, радянські радіодеталі мали власні стандарти і позначення. Наприклад, щоб зрозуміти, яка перед очима сучасна деталь, доведеться звертатися до таблиць або онлайн-калькуляторах.

Для радянських аналогів такі складності були ні до чого. Позначалися вони просто і зрозуміло кожному, навіть починаючому радіоаматорові.

Резистор – це напівпровідник, який має якесь задане опір і застосовується для того, щоб обмежити струми в ланцюзі. Основними характеристиками резисторів є:

1. Номінальний опір – позначається в Омасі, кілоомах і мегаомах. На схемах завжди присутній це значення.
2. Потужність, що розсіюється – позначається у ВАТ. Як відомо, проходячи через напівпровідник, ток нагріває його. При перевищенні якогось заданого значення він почне руйнуватися. Це і є розсіює потужність, тобто те значення, при якому напівпровідник буде працювати без шкоди для себе. На схемах також позначається це значення.
3. Допуск номінального опору – позначається у відсотках. Так як створити резистор без відхилень від оптимальних величин неможливо, то доводиться враховувати якийсь відсоток похибки. Допуск номінального опору вказує відсоток відхилення від заданого значення опору.

маркування потужності

Як на сучасних, так і на радянських деталях позначення потужності було вкрай важливо, тому що є однією з основних характеристик напівпровідника. Але цей параметр можна визначити і без маркування, особливо якщо майстер досвідчений. Нерідко буває, що маркування стирається, сколюється або просто погано видно. Однак це не є перешкодою, щоб визначити потужність і опір.

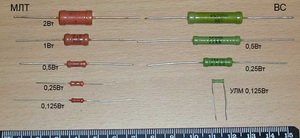

Зробити це можна за розміром резистора – чим більше корпус, тим краще він розсіює тепло і, отже, більшу потужність має. І основи фізики, зокрема закон Джоуля-Ленца, це підтверджують. Таким чином, чим менше резистор, тим менше його потужність.

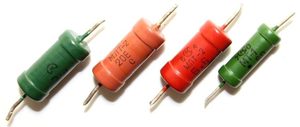

Потужність радянських резисторів МЛТ, тобто Металоплівкові, лакованого, Теплотривкість елемента, починали позначати з 1 Вт – МЛТ-1. Відповідно 2 Вт – МЛТ-2, 3 Вт – МЛТ -3 і так далі. У менш потужних маркування резисторів по потужності була відсутня, і визначити її можна було лише за розміром корпусу.

значення опору

Що ж стосується буквеної маркування резисторів в плані значень опору, то і тут все досить просто. Як у резисторів МЛТ, так і у інших радянських приладів цієї групи позначення опору виражається буквено-цифровий послідовністю. Безпосередньо значення відображалося цифрою, що абсолютно логічно, а ось оми, мегаомах і кілоомах мали буквену маркування. Якщо нанесена буква R або E, то значення опору вважається в Омасі. Буква До показує, що розглядаються кілоомах, а буква М каже про значення в мегаомах.

Для прикладу, заданий опір буде 2 кілоомах, значить, позначення має вигляд 2К0. Інший приклад: опір 33 МОм буде позначатися як М33. І третій приклад: позначення виду 1К2 говорить про те, що це резистор на один килоом і 200 Ом.

сучасні деталі

Якщо говорити про сучасний позначенні резисторів, то у деяких це викликає певні складності, особливо у людей, які звикли до радянських аналогам.І справа тут не в складності, а в трудомісткості процесу. Адже потрібно брати таблицю, правильно визначити розташування кольорових смужок і після цього ще проводити нехай і не складні, але все ж розрахунки. Хоча в цьому допомагають онлайн-калькулятори, які позбавляють від безлічі небажаних дій.

Для розшифровки кольорових смужок на резисторі необхідно спочатку правильно його тримати. Для цього золотиста або срібляста смужка повинна знаходитися праворуч. Хоча якщо таких смужок дві чи ні взагалі, то до лівої руки смужки розташовуються таким чином, щоб вони вийшли зсунутими вліво.

Смужок може бути від трьох і до шести. Кожна з них несе в собі задану інформацію, прочитати яку можна, лише вдавшись до таблиці або онлайн-калькулятору.

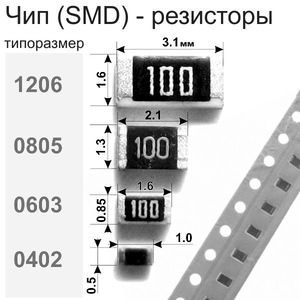

Існують ще й SMD-резистори. Основний їх особливістю є дуже маленький розмір, що ускладнює читання інформації з поверхні. Та й зрозуміти, що це – транзистор, резистор або щось інше – не завжди просто недосвідченому користувачу.

Як відомо, нанести повну маркування навіть кольоровими смужками на настільки маленькі об'єкти не вийде. Але все ж зробити це потрібно. Тому, як правило, на дуже мініатюрні нічого не завдають, а на деталі трохи крупніше і мають допуск 10% прийнято наносити три цифри. У тому числі два вказують на номінал, а третя – на ступінь десяти.

Як приклад можна взяти позначення 332. Перші дві цифри – номінал, а третя – ступінь десяти. Значить, 33 помножене на 10 в квадраті, що дає 3300. Це число говорить про те, що взята деталь на 3300 Ом або, якщо привести до нормального вигляду, – 3,3 кОм.

Опору з допуском від одного відсотка і вище позначаються чотирма цифрами. Хоча це ні на що не впливає, так як розшифровується по тій же схемі: остання цифра – ступінь, перші три – номінал.

У деяких випадках SMD-деталі можуть маркуватися і двома цифрами з буквою. І подібне маркування дійсно викликає ряд складнощів, так як зобов'язує мати таблицю, по якій можна вираховувати номінал такого напівпровідника. Так, в якості прикладу можна навести позначення в наступному вигляді: 01С, де (згідно з таблицею) 01 дорівнює 100 Ом, а буква С каже, що множник дорівнює 102.

Таким чином, 100 Ом, помножене на множник 100, дає 10 000 Ом, що, в свою чергу, дорівнює 10 кому.

Позначення на схемах

Зрозуміло, що самі резистори можуть маркуватися як завгодно, згідно ГОСТам або іншим стандартам. Але ось на схемах вони позначаються завжди однаково, незалежно від того, радянські це або сучасні екземпляри. Так, схематичне позначення таких деталей виглядає, як порожній прямокутник, усередині якого:

• Три вертикальні лінії говорять про те, що встановлений резистор потужністю 3 Вт.
• Дві такі ж лінії скажуть, що тут розташований елемент потужністю 2 Вт.
• Одна лінія говорить про потужність в 1 Вт.
• Якщо лінія одна і розташовується горизонтально, то потужність такого резистора буде 0,5 Вт.
• Одна діагональна лінія зліва направо говорить про потужність в 0,25 Вт.
• Двома такими похилими лініями позначаються деталі з потужністю 0,125 Вт.

Інші дані можуть розташовуватися в цифровому і буквеному вигляді де завгодно, але завжди зрозуміло для читача схему.

У будь-якому випадку, радянський це резистор, сучасний, вітчизняний або зарубіжний, завжди можна прочитати його позначення і дізнатися цікаві дані. Таким чином, можна зробити висновок, що як би не позначили таку деталь, майстер завжди зрозуміє, яка вона і чим її можна замінити.
