Підключення електричного лічильника Енергоміра РЄ 101

Одним з приладів для ведення Однотарифні обліку активної енергії в однофазних ланцюгах є лічильник «Енергоміра РЄ 101». Підключення цього апарату, незалежно від модифікації, здійснюється за однією схемою. Застосовується цей прилад для обліку електроенергії як в промисловому виробництві, так і в квартирах і приватних будинках. Вважається, що це недорогий і надійний прилад, що випускається концерном «Енергоміра».

Особливості апаратів

Електричний лічильник «Енергоміра» відноситься до класу Однотарифні приладів безпосереднього включення. Він є представником індукційних приладів, датчиком струму є шунт.

Шунтом називається пристрій в електричному ланцюзі, яке дозволяє току обходити деякі ділянки ланцюга. Корпуси всіх модифікацій цього приладу виконані з пластмаси. Основними елементами лічильника є:

• друкована плата, на якій поміщений вимірювальний модуль;
• трансформатори або шунти, які є датчиками струму;
• затискачі для підключення до мережі;
• телеметричний вихід.

Недоліком такої конструкції є те, що цей апарат не можна встановлювати під відкритим небом без додаткового захисту.

Під впливом зовнішнього середовища і опадів він просто не буде працювати. Електричні лічильники «Енергоміра» мають відмінну індикацією, що набагато полегшує їх експлуатацію.

модифікації лічильника

Апарати випускаються в декількох варіантах. В основному вони відрізняються тільки способом кріплення. Існують такі різновиди:

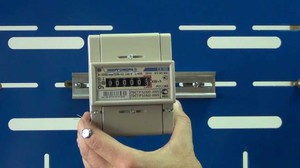

1. РЄ 101 R-5 – корпус цього виду передбачає кріплення на DIN-рейку. Апарат має рідкокристалічним дисплеєм, який перешкоджає впливу магнітом. Механічне відліковий пристрій володіє магнітним екраном і стопором зворотного ходу. Шунт, застосовуваний в якості вимірювача, стійкий до електромагнітного впливу. А також прилад невибагливий до кліматичних і механічних впливів.
2. РЄ 101 R-5.1 – цей прилад можна встановлювати як на DIN-рейку, так і в спеціальний щиток. У лічильник вмонтований світловий індикатор роботи. Апарат має першим класом точності і споживає потужність 0,8 Вт. Діапазон температур, при яких можлива експлуатація агрегату, становить від мінус 30 ° C до плюс 70 ° C.
3. РЄ 101 S-6 – корпус приладу призначений для кріплення на рівну поверхню. Гарантійний термін експлуатації становить 5 років, а загальний період служби – 30 років. Інші характеристики збігаються з попередніми моделями.

Крім того, кожна модифікація володіє декількома різновидами., Які відрізняються базовими показниками струму.

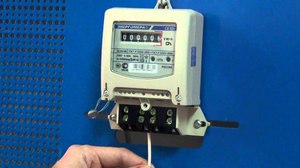

Установка електричного апарату

Перед підключенням слід спочатку визначитися з розташуванням лічильника «Енергоміра», а потім надійно закріпити корпус приладу. Зробити це буде абсолютно нескладно будь-якій людині, якщо присутні відповідні інструменти.

Бажано цю роботу надати виконати фахівця, так як все одно його доведеться викликати для реєстрації та опломбування приладу. Перед установкою слід ознайомитися з інструкцією, яка поставляється разом з лічильником.

На новому апараті повинна стояти заводська пломба, яка охороняє доступ до електричних елементів апарату. Потім проводяться наступні дії:

• кінці проводів очищають на довжину 27-30 мм;
• відгвинчують клемні гвинти і вставляють проводи;
• дроти затискаються спочатку верхнім, а потім нижнім гвинтом;
• через кілька хвилин протяжка гвинтів повторюється.

Після того як лічильник буде встановлено, його слід перевірити на працездатність. Після включення приладу, почне моргати світловий індикатор, а показання лічильника будуть змінюватися. Якщо все це відбувається, значить, прилад під'єднано належним чином.

Лічильник «Енергоміра» серед споживачів користується великою популярністю, так як він здатний працювати досить довго і показувати точні дані. При цьому він має невисоку вартість і дуже легко встановлюється.

Єдиним його недоліком є відсутність двухтарифні індикації. А також лічильники дуже часто ламаються при низьких температурах, хоча в інструкції допускається експлуатація при мінус 40 ° C.

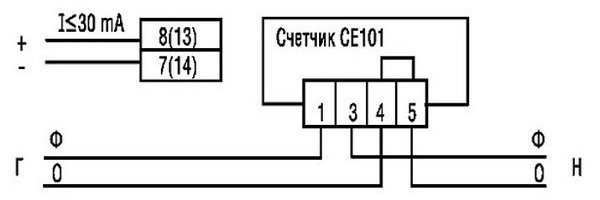

Схема підключення

Підключення електролічильника здійснюється строго за інструкцією виробника. Принцип підключення виглядає наступним чином:

Лічильник має зажимами під номерами 1, 3, 4 і 5. Провід фази підключають до клем 1 і 3, а нульовий – до 4 і 5. Ні в якому разі не можна змінювати цю схему, тому що апарат в інших випадках буде працювати неправильно.

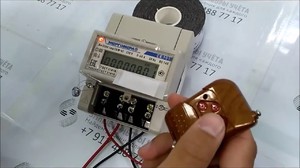

Електролічильник «Енергоміра» володіє одним недоліком, який часто використовують власники цього приладу. При підключенні нульового проводу до першої клеми з'являється можливість відмотати показання приладу, що є протизаконною дією.

Та й підключитися таким способом не можна, так як фахівці при опломбування лічильника це помітять. А також в подальшому поміняти проводи, які не видаливши пломби, буде неможливо.
